Italiano (IT)
189
5. Collegamenti elettrici
5.1 Caratteristiche generali
Il collegamento elettrico va eseguito da personale
qualificato e, conformemente alla normativa vigente.
Sulla targhetta del motore sono riportati la tensione,
la corrente nominale massima e il fattore di potenza
(PF).
La tensione di alimentazione dei motori sommersi
Grundfos, misurata ai morsetti motore durante il fun-
zionamento, deve essere del - 10 %/+ 6 % della ten-
sione nominale.
L'interruttore differenziale deve essere contrasse-
gnato con il simbolo seguente: .
Tensione di alimentazione:
1 x 200-240 V - 10 %/+ 6 %, 50/60 Hz, PE.
L'assorbimento di corrente può venire misurato solo
con strumenti in grado di effettuare letture di valori
RMS. In caso vengano utilizzati altri strumenti, il
valore rilevato differirà da quello effettivo.
Nelle pompe SQ/SQE, è tipico rilevare una disper-
sione di corrente di 2,5 mA a 230 V, 50 Hz.
La dispersione di corrente è proporzionale al voltag-
gio erogato.
5.2 Protezione motore
Il motore è dotato di una protezione da sovraccarico
termico e non richiede ulteriore protezione.
5.3 Collegamento del motore
Il motore è dotato di un dispositivo di avviamento e
può quindi essere collegato direttamente all'alimen-
tazione di rete.

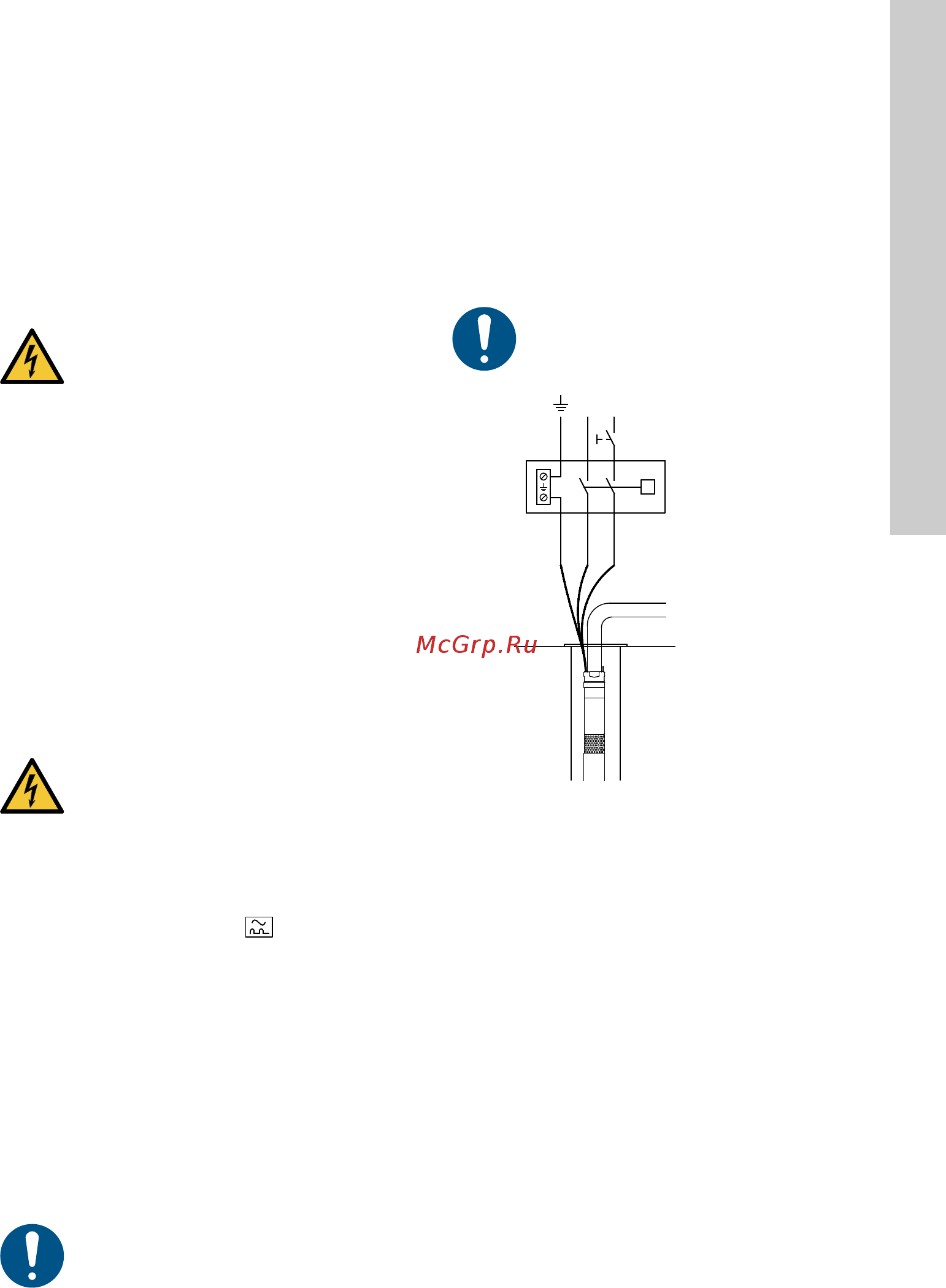

L'avvio e l'arresto della pompa vengono effettuati
normalmente mediante un pressostato, vedere fig. 4.
Fig. 4
AVVERTENZA
Scossa elettrica
Morte o gravi lesioni personali
- Prima di operare sulla pompa,
accertarsi di avere tolto l'alimentazione
elettrica e che non possa essere
accidentalmente ripristinata.
- Collegare a terra la pompa.
- La pompa deve essere collegata ad un
interruttore di rete esterno con una
distanza minima fra i contatti di 3 mm su
tutti i poli.
- Se il cavo motore è danneggiato, deve
essere sostituito da Grundfos o da
un'officina di riparazione autorizzata.
AVVERTENZA
Scossa elettrica
Morte o gravi lesioni personali
- Se la pompa è alimentata da una rete
elettrica dove è presente un interruttore
differenziale (ELCB) come ulteriore pro-
tezione, tale interruttore deve interve-
nire quando siano presenti correnti
verso terra con componente continua
(correnti DC pulsanti).
Le pompe SQE e SQE-NE devono essere
collegate all'unità di controllo CU 300 o CU
301 e non devono mai essere alimentate
tramite avviatore dotato di condensatore o
altra scatola di controllo diversa dalla CU
300 o CU 301.
La pompa non deve mai essere collegata
ad un convertitore di frequenza esterno.
Il pressostato deve essere dimensionato
per sopportare l'amperaggio massimo
della pompa a cui è collegato.
TM01 1480 4697
NL
P
Pressostato
