6.4 Aansluiten van de kabelplug op de
motor
De volgende beschrijving is uitsluitend bedoeld voor
servicepersoneel. Als de motorkabel vervangen
dient te worden, zie dan paragraaf 5.1 Algemeen.
De kabelplug is in de fabriek van een smeermiddel
voorzien. Controleer dit!
Monteer de kabelplug als volgt:
1. Controleer of de kabel van het juiste type is en of
de dwarsdoorsnede en lengte kloppen.
2. Controleer of het elektriciteitsnet op de locatie
correct op de aarde is aangesloten.
3. Controleer of de connector op de motor schoon
en droog is. Zorg er voor dat de pakking weer
bevestigd wordt.
4. Druk de kabelplug in de connector van de motor
(zie afb. 8). De plug kan niet verkeerd gemon-
teerd worden.

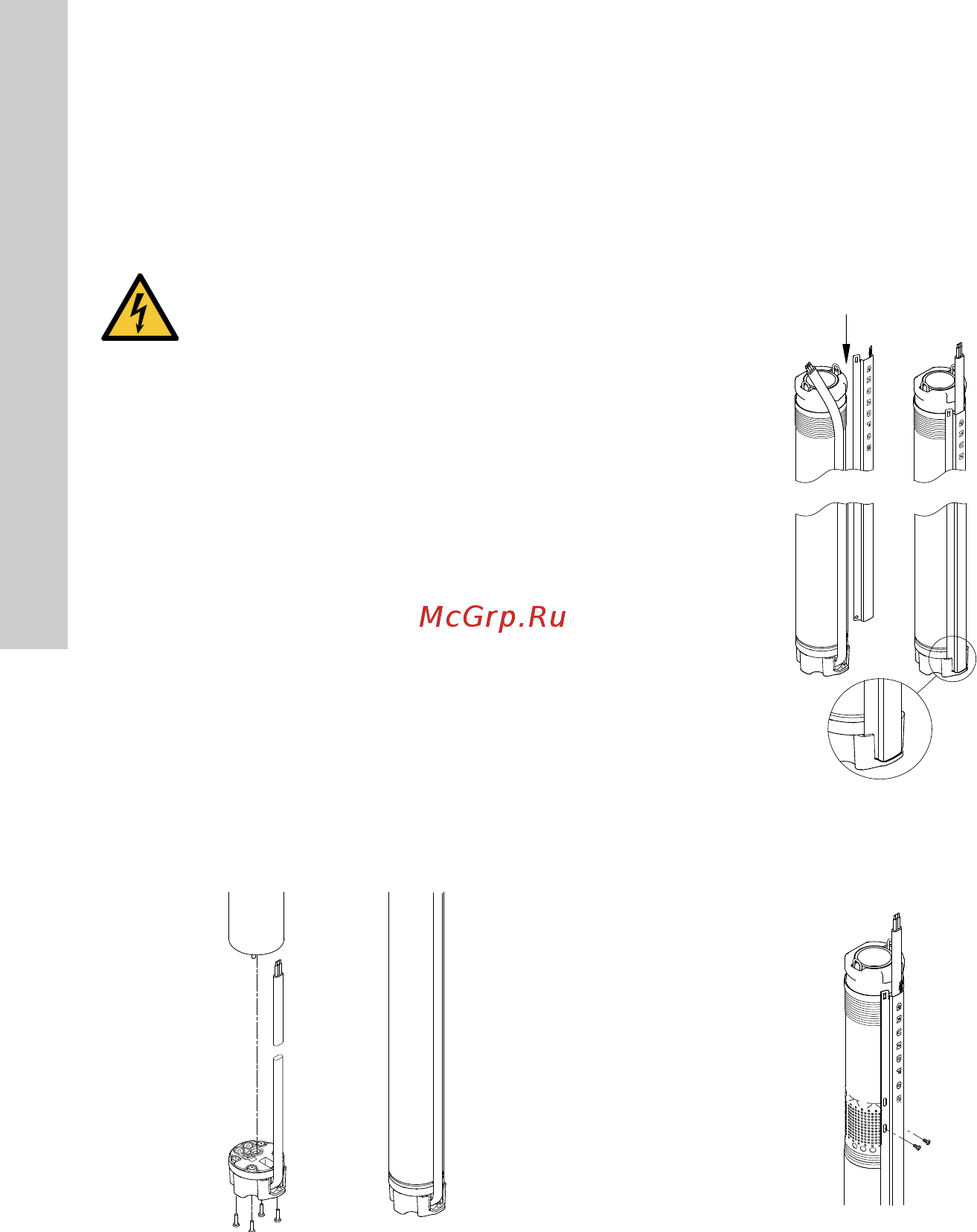

Afb. 8
5. Breng de vier schroeven aan en draai ze vast
(1 - 1,5 Nm), zie afb. 8.
Bij een deugdelijk aangebrachte plug is er geen vrije
ruimte tussen de motor en de kabelplug.
6.5 Aanbrengen van de kabelgoot
Breng de kabelgoot als volgt aan:
1. Zorg ervoor dat de onderwaterkabel recht in de
kabelgoot ligt.
2. Plaats de kabelgoot in de groef van de kabelplug.
De twee vleugeltjes van de kabelgoot moeten
aan de bovenrand van de pompmantel worden
vastgehaakt (zie afb. 9).
Afb. 9
3. Schroef de kabelgoot aan de zuigkorf vast met
de meegeleverde twee schroeven (zie fig. 10).
Afb. 10
WAARSCHUWING
Elektrische schok
Dood of ernstig persoonlijk letsel
- De kabelplug mag onder geen enkele
voorwaarde door de gebruiker worden
vervangen.
- De kabel met stekkerverbinding dient in
een Grundfos werkplaats, of door een
voldoende gekwalificeerd persoon,
gemonteerd en gedemonteerd te
worden.
TM02 9605 3504
TM02 9613 3504TM01 4427 0299
