Deutsch (DE)
56

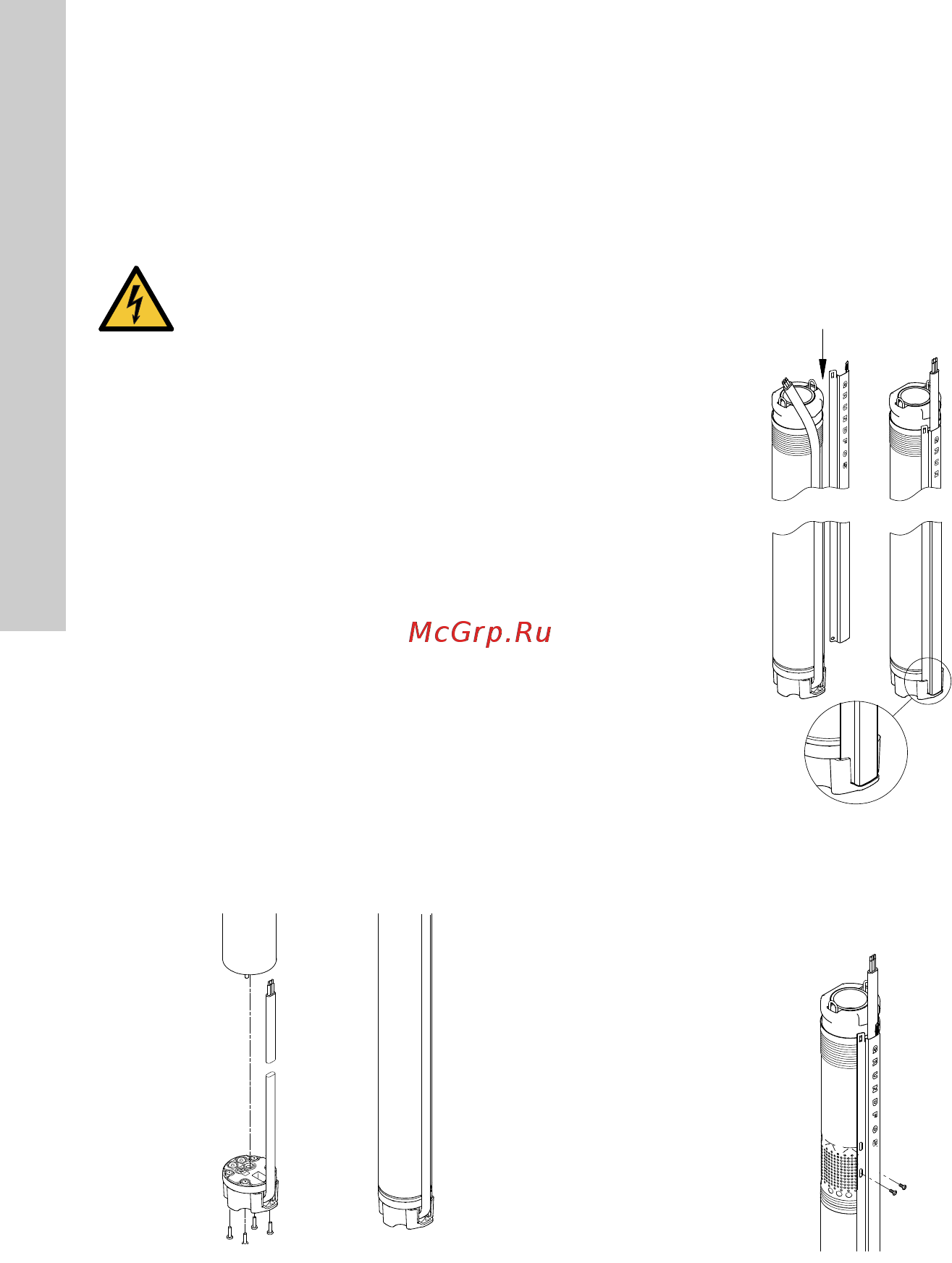

6.4 Montage des Kabelsteckers auf den
Motor
Die folgende Beschreibung richtet sich ausschließ-
lich an Servicefachleute. Falls das Kabel ausge-
wechselt werden muss, siehe Abschnitt
5.1 Allgemeines.
Der mitgelieferte Kabelstecker ist werkseitig einge-
fettet. Prüfen, ob der Stecker korrekt eingefettet ist.
Kabelstecker wie folgt montieren:
1. Prüfen, ob Typ, Querschnitt und Länge des
Kabels korrekt sind.
2. Prüfen, ob die örtliche Versorgungsspannung
eine korrekte Erdverbindung hat.
3. Prüfen, ob die Motorsteckdose sauber und tro-
cken ist.
Sicherstellen, dass die mitgelieferte Dichtung
montiert ist.
4. Kabelstecker auf die Motorsteckdose drücken.
Der Kabelstecker kann nicht falsch montiert wer-
den, siehe Abb. 8.
Abb. 8
5. Die vier Schrauben aufsetzen und fest anziehen
(1 - 1,5 Nm), siehe Abb. 8.
Wenn der Stecker montiert ist, darf kein Abstand zwi-
schen Motor und Kabelstecker bestehen.
6.5 Montage der Kabelschutzschiene
Kabelschutzschiene wie folgt montieren:
1. Unterwasserkabel flach in die Kabelschutz-
schiene einlegen.
2. Kabelschutzschiene in der Aussparung des
Kabelsteckers anbringen. Die beiden oberen Sei-
tenlöcher der Kabelschutzschiene müssen in den
oberen Rand des Pumpenmantels einrasten,
siehe Abb. 9.
Abb. 9
3. Mit den beiden mitgelieferten Schneidschrauben
die Kabelschutzschiene an das Einlaufsieb
befestigen, siehe Abb. 10.
Abb. 10
WARNUNG
Stromschlag
Tod oder ernsthafte Personenschäden
- Der Kabelstecker darf unter keinen
Umständen vom Benutzer demontiert
werden.
- Das Kabel mit Stecker muss unbedingt
von einer autorisierten Grundfos Werk-
statt oder einem Fachmann mit ähn-
lichen Qualifikationen montiert bzw.
demontiert werden.
TM02 9605 3504
TM02 9613 3504TM01 4427 0299
