Português (PT)
266
6.4 Ligação da ficha terminal do cabo ao
motor
A seguinte descrição é exclusivamente dirigida a
pessoal de serviço. Se for necessário substituir o
cabo do motor, consulte a secção
5.1 Generalidades.
A ficha terminal do cabo fornecida pela fábrica vem
já lubrificada. Verificar se a ficha terminal está cor-
rectamente lubrificada.
Para instalar a ficha terminal proceder da seguinte
forma:
1. Verificar se o cabo é do tipo adequado e se tem
as dimensões adequadas, tanto no que se refere
à secção dos condutores como ao comprimento.
2. Verificar se a tomada de corrente do sector exis-
tente no local tem ligação à terra adequada.
3. Verificar se a tomada do motor está seca e limpa.
Assegure-se que a junta de desaperto foi instalada.
4. Insira a ficha terminal na tomada do motor.
Devido à sua forma não é possível ligar a ficha
de forma incorrecta, ver fig. 8.

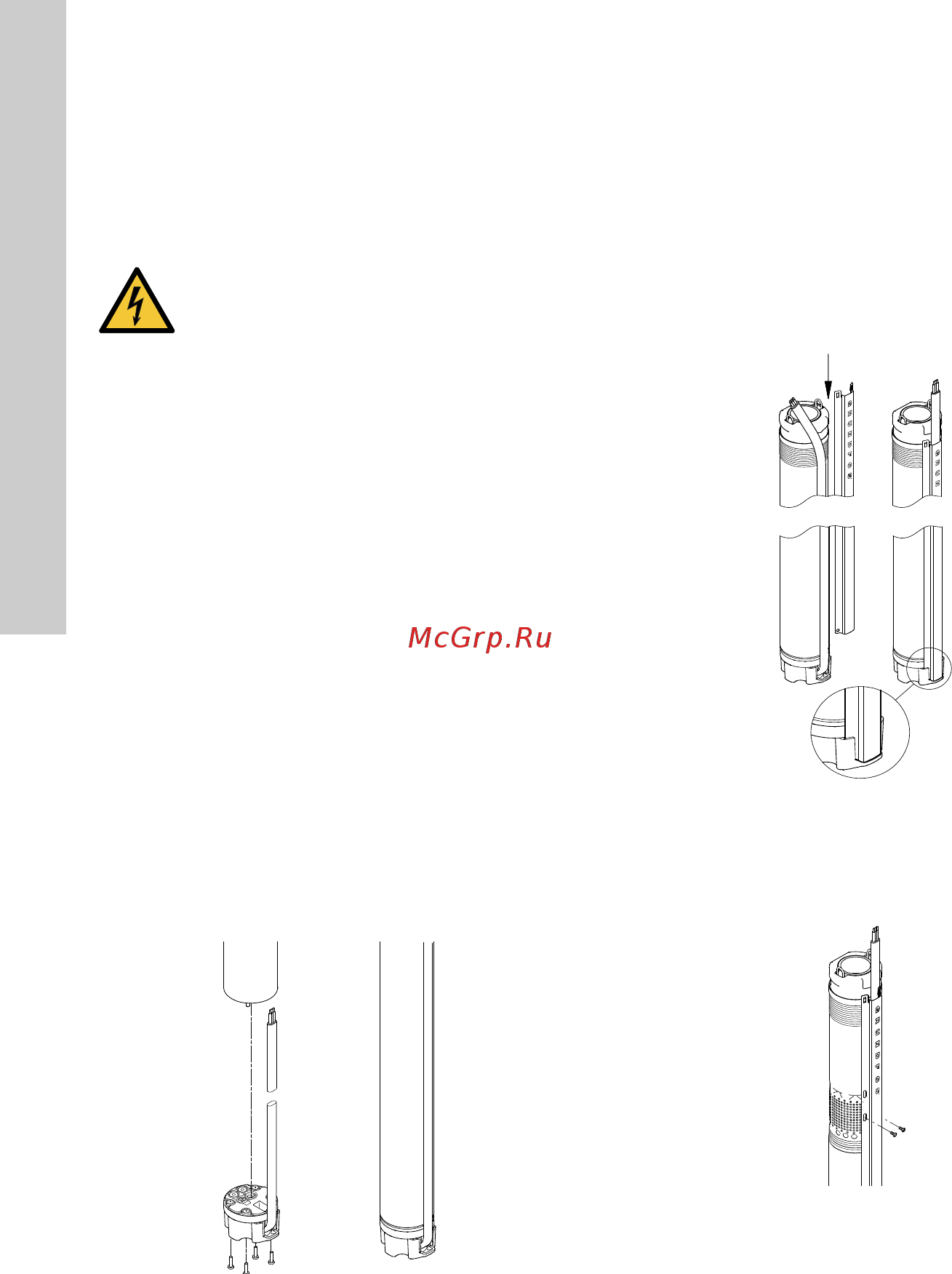

Fig. 8
5. Monte e aperte os quatro parafusos (1 - 1,5 Nm),
ver fig. 8.
Depois da ficha terminal ter sido instalada, não deve
ficar qualquer folga entre o motor e a ficha.
6.5 Instalar o guarda cabo
Para instalar a guarda do cabo proceder da seguinte
forma:
1. Certifique-se de que o cabo submersível está ali-
nhado com a bomba e encostado a ela, de forma
a ficar dentro da caixa formada pela guarda.
2. Coloque a protecção do cabo na ranhura da ficha
do cabo. As duas unhas da guarda do cabo
devem ficar introduzidas no rasgo superior do
corpo da bomba, ver fig. 9.
Fig. 9
3. Apertar a guarda do cabo ao filtro de aspiração
com os dois parafusos auto-roscantes forneci-
dos, ver fig. 10.
Fig. 10
AVISO
Choque eléctrico
Morte ou lesões pessoais graves
- A ficha do motor não deve sob
circunstância alguma ser removida pelo
utilizador.
- O cabo com uma ficha deve ser
equipado ou removido por uma oficina
de assistência autorizada da Grundfos
ou por uma pessoa igualmente
qualificada.
TM02 9605 3504
TM02 9613 3504TM01 4427 0299
