Italiano (IT)
190

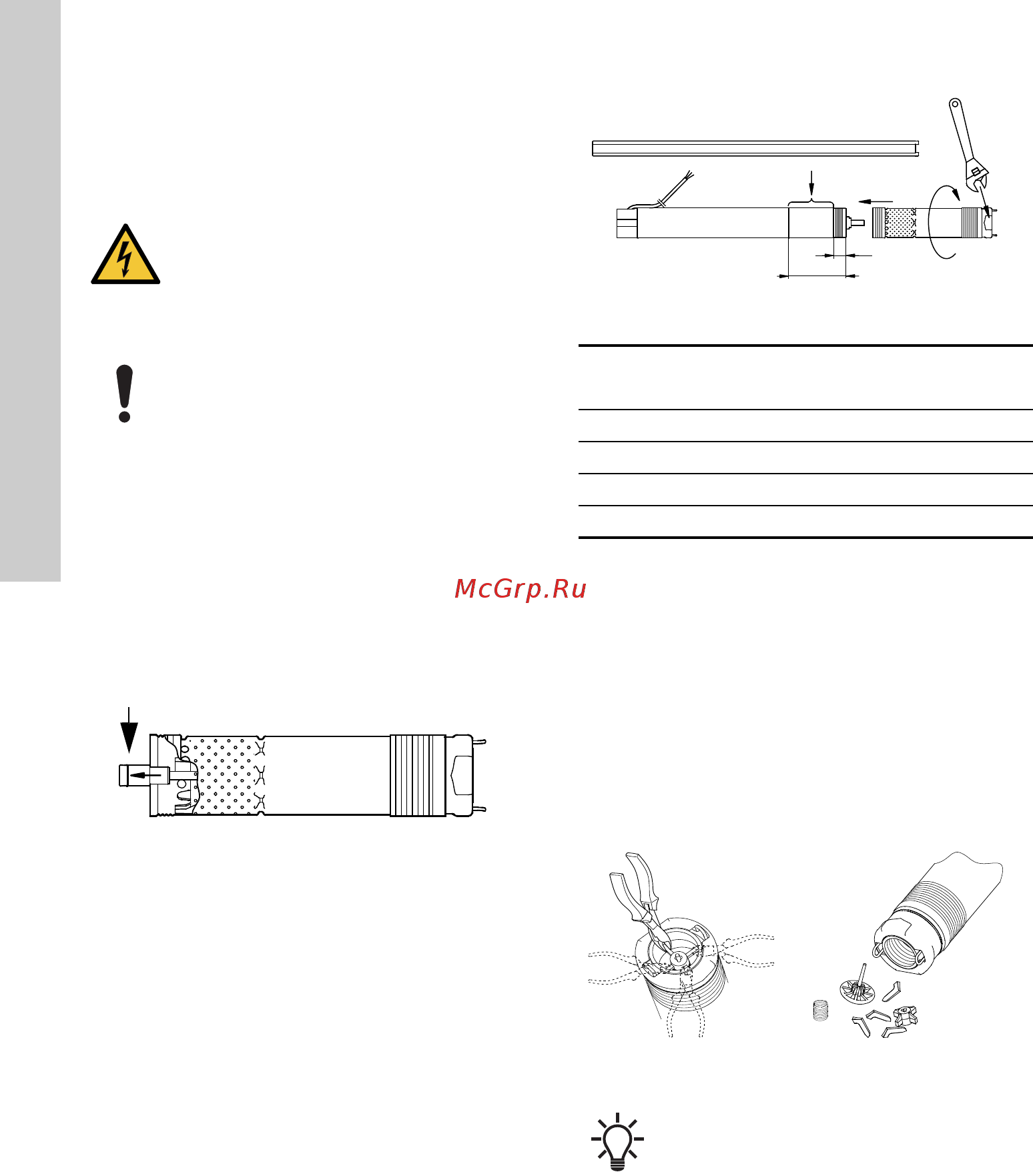

6. Installazione
6.1 Caratteristiche generali
La targhetta dei dati fornita in dotazione con la
pompa va applicata vicino al sito dell'installazione.
6.2 Assemblaggio corpo pompa e motore
Per assemblare il corpo pompa e il motore, proce-
dere come segue:
1. inserire il motore orizzontalmente in una morsa e
serrare, vedere fig. 6.
2. Tirare l'albero della pompa fuori fino alla posi-
zione mostrata nella fig. 5.
Fig. 5
3. Ingrassare l'estremità dell'albero motore con il
grasso fornito in dotazione.
4. Avvitare il corpo pompa sul motore (55 Nm).
Attenzione: L'albero della pompa deve essere
collegato con l'albero del motore.
Servirsi di una chiave opportuna che imbocchi
sui piani dell'estremità del corpo pompa opposta
al motore, vedere fig. 6.
Fig. 6
Se il corpo pompa e il motore sono assemblati cor-
rettamente, tra essi non deve rimanere alcuno spa-
zio.
6.3 Rimozione della valvola di non-ritorno
Se è richiesta una pompa senza valvola di non-
ritorno, la valvola può verire rimossa come segue:
1. Tagliare il supporto della sede valvola con una
pinza tagliafili o attrezzo similare, vedere fig. 7.
2. Rovesciare la pompa.
3. Controllare che tutti i pezzi mobili cadano fuori
dalla pompa.
Fig. 7
La valvola di non ritorno può essere eventualmente
installata presso una officina di assistenza Grundfos.
AVVERTENZA
Scossa elettrica
Morte o gravi lesioni personali
- Prima di operare sulla macchina,
assicurarsi di avere tolto l'alimentazione
elettrica e che non possa essere
accidentalmente ripristinata.
Non movimentare la pompa per mezzo dei
cavi di alimentazione.
TM02 8425 5203
TM01 2854 3804
Motore (P2)
[kW]
L
[mm]
0,70 120
1,15 102
1,68 66
1,85 66
TM01 4337 0199
TM01 4338 0199
La SQE-NE è fornita senza valvola di non-
ritorno.
L
156 mm
