Hrvatski (HR)
157
3. Tehnički podaci
Opskrbni napon:
1 x 200-240 V - 10 %/+ 6 %, 50/60 Hz, PE.
Generatorski pogon: učin generatora mora iznositi
najmanje vrijednost učina motora P
1
[kW] + 10 %.
Zaletna struja:
Zaletna struja motora odgovara maksimalnoj
vrijednosti navedenoj na natpisnoj pločici.
Faktor snage:
PF = 1.
Tekućina u motoru:
Tip SML 2.
Kabel motora:
1,5 m, 3 x 1,5 mm
2
, PE.
Temperatura medija:
Max. 35 °C.
Cijevni priključak:
SQ 1, SQ 2, SQ 3: Rp 1 1/4.
SQ 5, SQ 7: Rp 1 1/2.
Promjer crpke:
74 mm.
Promjer bušotine:
Min. 76 mm.
Dubina ugradnje:
Max. 150 m ispod mirujuće razine vode.
Vidi i odlomak 6.8.2 Dubina ugradnje.
Neto težina:
Max. 6,5 kg.
3.1 Skladištenje
Temperatura skladištenja: -20 °C do +60 °C.
3.1.1 Osiguranje od smrzavanja
Ukoliko crpku nakon uporabe treba uskladištiti, mora
to mjesto biti sigurno od smrzavice ili treba provjeriti,
da je tekućina u motoru otporna na smrzavanje.
Motor se ne smije skladištiti bez tekućine u motoru.
3.2 Razina zvučnog tlaka
Razina zvučnog tlaka crpke leži ispod graničnih
vrijednosti navedenih u Smjernici EU 2006/42/EZ za
strojeve.
4. Priprema za montažu
Grundfosovi podvodni motori MS 3 i MSE 3 imaju
klizne ležaje na vodno podmazivanje, stoga nije
potrebno dopunsko podmazivanje.
Podvodni su motori u tvornici napunjeni posebnom
Grundfosovom tekućinom za motore, tipa SML 2.
Ova se tekućina ne smrzava do -20 °C a konzervans
u njoj spriječava razvoj bakterija.
O razini tekućine ovisi vijek trajanja ležaja, pa time i
motora.
4.1 Punjenje motorske tekućine
Ukoliko iz bilo kojeg razloga nema motorske
tekućine, treba motor bezuvjetno dopuniti
Grundfosovom tekućinom za motore SML 2.
Motoru se tekućina dolijeva na sljedeći način:
1. Demontirati kabelsku zaštitnu tračnicu pa skinuti
motor s crpke.

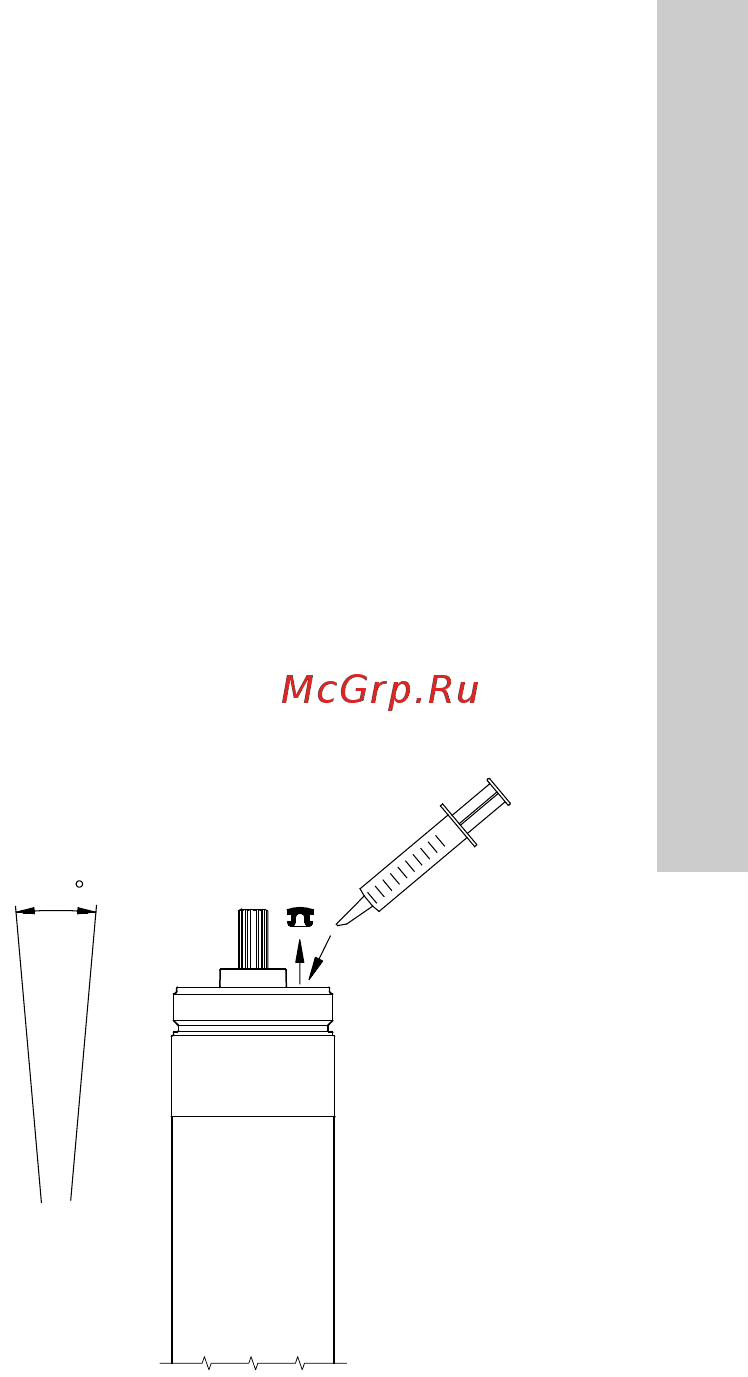

Slika 1
2. Motor postaviti okomito s nagibom od 10 .
3. Čep za punjenje demontirati odvijačem ili sličnim
alatom.
4. Tekućinu štrcaljkom ulijevati u motor.
5. Motor pokretati amo-tamo, kako bi izašao
eventualno prisutan zrak.
6. Vratiti čep te ga čvrsto pritegnuti.
7. Spojiti motor s crpkom.
8. Montirati kabelsku zaštitnu tračnicu.
Crpka je sada spremna za montažu.
TM02 9606 3504
10
