Română (RO)
280

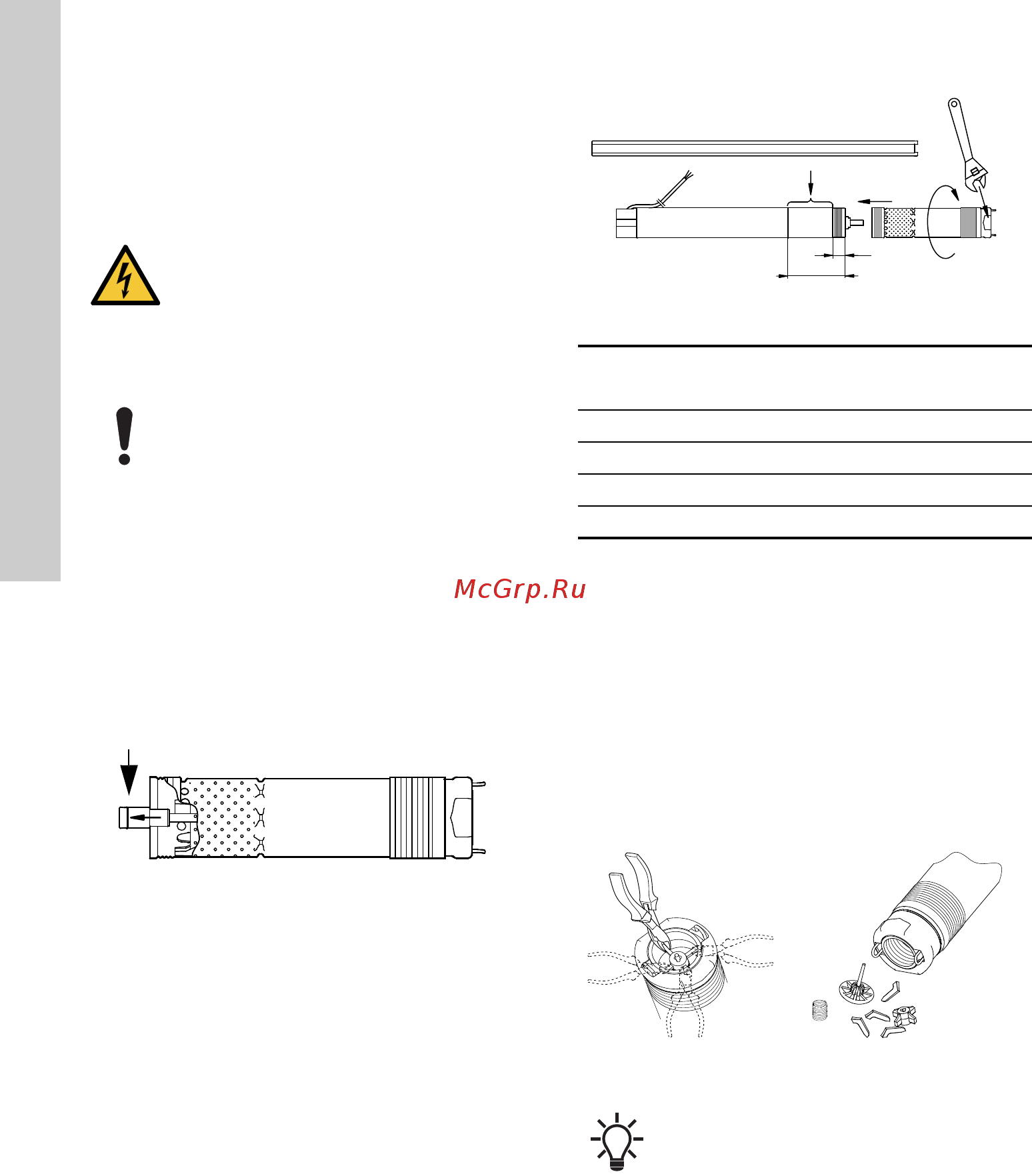

6. Instalare
6.1 Generalităţi
Fiecare pompă va fi livrată cu o tăbliţă indicatoare de
putere suplimentară, ce trebuie fixată la locul de
instalare.
6.2 Legarea pompei la motor
Motorul şi pompa se leagă după cum urmează:
1. Motorul se fixează orizontal într-o menghină,
vezi fig. 6.
2. Trageţi etanşarea pompei afără de pe poziţia
arătată în fig. 5.
Fig. 5
3. Se unge capătul arborelui motorului cu vaselina
livrată.
4. Se înşurubează partea de pompă la motor
(55 Nm).
Atenţie: Etanşarea pompei trebuie fixată cu
etanşarea motorului.
La suprafaţa de prindere a părţii de pompă poate
fi folosită o cheie, vezi fig. 6.
Fig. 6
Dacă partea de pompă şi motorul au fost legate în
mod corect, între ele nu va exista nici o distanţă.
6.3 Demontarea supapei de reţinere
Dacă este necesară o supapă de reţinere, supapa
poate fi demontată după cum urmează:
1. Se decuplează picioarele supapei cu o pereche
de cleşti laterali sau o unealtă asemănătoare,
vezi fig. 7.
2. Se întoarce pompa invers.
3. Se verifică dacă toate părţile demontabile nu mai
sunt instalate pe pompă.
Fig. 7
Supapa de reţinere poate fi montată la un punct de
service Grundfos.
AVERTIZARE
Electrocutare
Deces sau accidentare gravă
- Înaintea începerii oricăror lucrări la
pompă sau la motor trebuie neapărat
decuplată legătura electrică.
Trebuie luate măsurile corespunzătoare
ca aceasta să nu poată fi întâmplător
recuplată.
Nu scufundaţi şi nu ridicaţi pompa folosind
cablul motorului.
TM02 8425 5203
TM01 2854 2299
Motor (P2)
[kW]
L
[mm]
0,70 120
1,15 102
1,68 66
1,85 66
TM01 4337 0199
TM01 4338 0199
SQE-NE este prevăzută cu o supapă de
reţinere.
L
156 mm
