Svenska (SE)
309

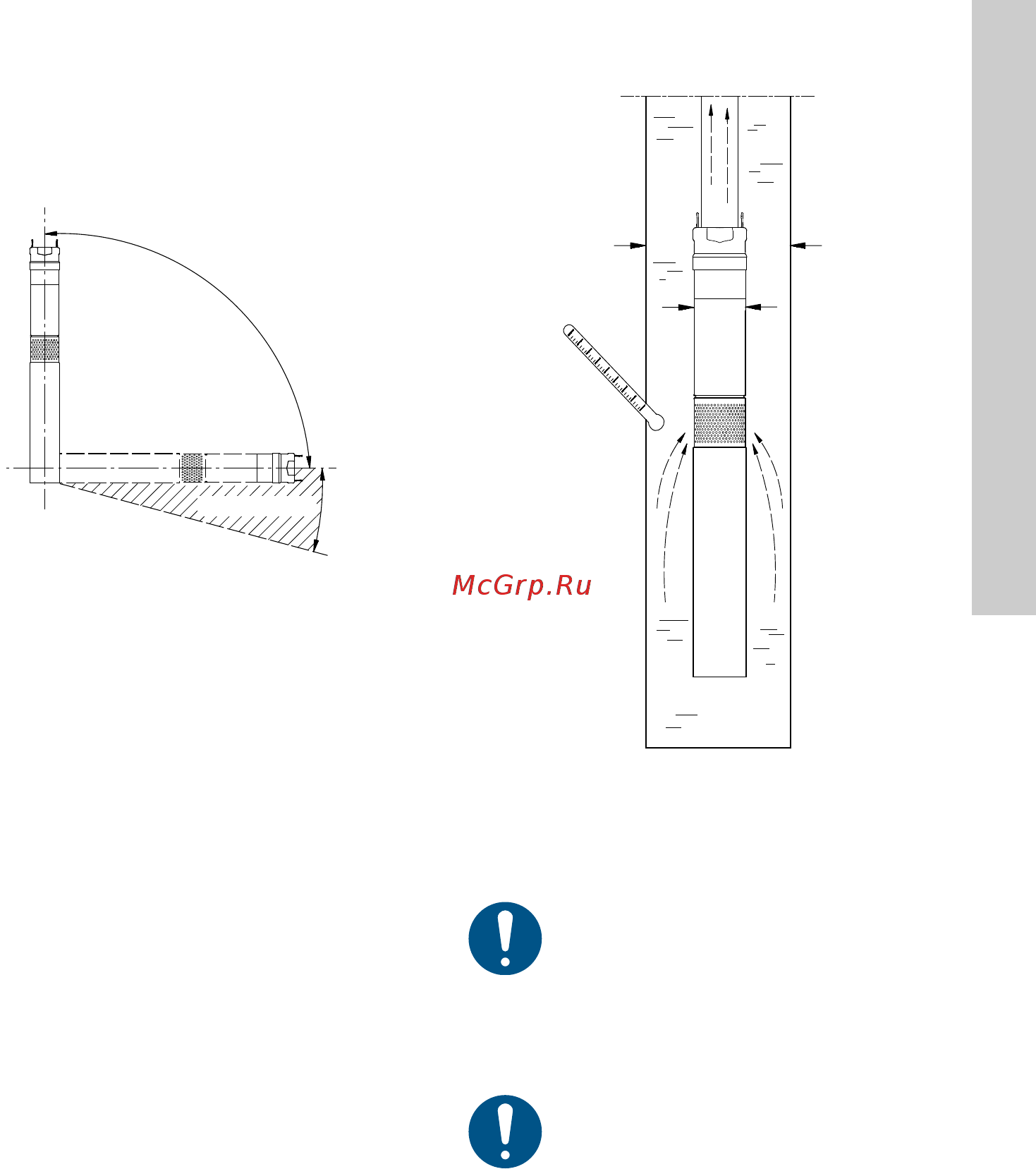

4.2 Placeringskrav
Pumpen kan monteras såväl vertikalt som horison-
talt. Pumpaxeln (eller tryckstudsen) får dock inte
komma under horisontalplanet, se fig. 2.
Fig. 2
Installeras pumpen horisontalt, t.ex. i en tank, och
det finns risk för att pumpen blir täckt av slam, skall
den monteras i en kylmantel.
Beträffande installationsdjup, se avsnitt
6.8.2 Installationsdjup.
4.3 Vätsketemperatur/kylning
Fig. 3 visar en SQ/SQE-pump installerad i ett borr-
hål. Pumpen är i drift.
Fig. 3 illustrerar följande:
• Borrhålets diameter.
• Pumpens diameter.
• Den pumpade vätskans temperatur.
• Strömning förbi motorn till pumpens inloppssil.
Fig. 3
För att säkerställa tillräcklig kylning av motorn är det
viktigt att maximal vätsketemperatur på 35 °C ej
överskrids.
Motorn bör alltid installeras ovanför borrhålsfiltret.
Om kylmantel används kan pumpen installeras
valfritt.
Om den aktuella vätsketemperaturen överstiger det
specificerade värdet, eller om driftsförhållandena i
övrigt ligger utanför specifikationerna, kan pumpen
stoppa. Kontakta Grundfos.
TM01 1375 4397
Otillåtet läge
Tillåtet läge
TM01 0518 1297
Borrhålets diameter skall vara minst
76 mm (ca. 3").
Det avrådes från att låta pumpen gå mot
stängd tryckledning i mer än 5 minuter.
När pumpens tryckledning stängs, blir det
inget kylflöde. Härmed uppstår risk för
höga temperaturer i motor och pump.
Vätske-
temperatur
Borrhålets
diameter
Pumpens
diameter
