Svenska (SE)
308
3. Tekniska data
Nätspänning
1 x 200-240 V - 10 %/+ 6 %, 50/60 Hz, PE.
Generatordrift: Generatorns kapacitet skall minst
motsvara motorns P
1
[kW] + 10 %.
Startström
Motorns startström är lika med den högsta ström
som finns angiven på motorns typskylt.
Effektfaktor
PF = 1.
Motorvätska
Typ SML 2.
Motorkabel
1,5 m, 3 x 1,5 mm
2
, PE.
Vätsketemperatur
Max. 35 °C.
Röranslutning
SQ 1, SQ 2, SQ 3: Rp 1 1/4.
SQ 5, SQ 7: Rp 1 1/2.
Pumpdiameter
74 mm.
Borrhålsdiameter
Min. 76 mm.
Installationsdjup
Max. 150 m under statisk vattenyta.
Se även avsnitt 6.8.2 Installationsdjup.
Nettovikt
Max. 6,5 kg.
3.1 Förvaring
Förvaringstemperatur: - 20 °C till 60 °C.
3.1.1 Frostskydd
Skall pumpen förvaras efter att den använts, skall
den förvaras frostfritt eller så skall det kontrolleras
att motorvätskan är frostsäkrad.
Motorn får ej läggas på lager utan att först vara
påfylld med motorvätska.
3.2 Ljudtrycksnivå
Pumpens ljudtrycksnivå ligger under de gräns-
värden, som finns angivna i Europarådets direktiv
2006/42/EC (maskindirektivet).
4. Iordningställande
Grundfos MS 3- och MSE 3-undervattensmotorer har
vätskesmorda glidlager. Ingen ytterligare smörjning
krävs.
Undervattensmotorerna är från fabrik påfyllda med
en speciell Grundfos motorvätska, typ SML 2, som
skyddar mot frysning ner till -20 °C och som är
behandlad för att hindra uppkomst av bakterier.
Vätskenivån i motorn är avgörande för lagrens och
därmed även motorns livslängd.
4.1 Påfyllning av motorvätska
Om motorvätska saknas av någon orsak, måste
motorn fyllas på med Grundfos motorvätska SML 2.
Efterfyllning av motorn görs på följande sätt:
1. Demontera kabelskyddsskenan och demontera
motorn från pumpen.

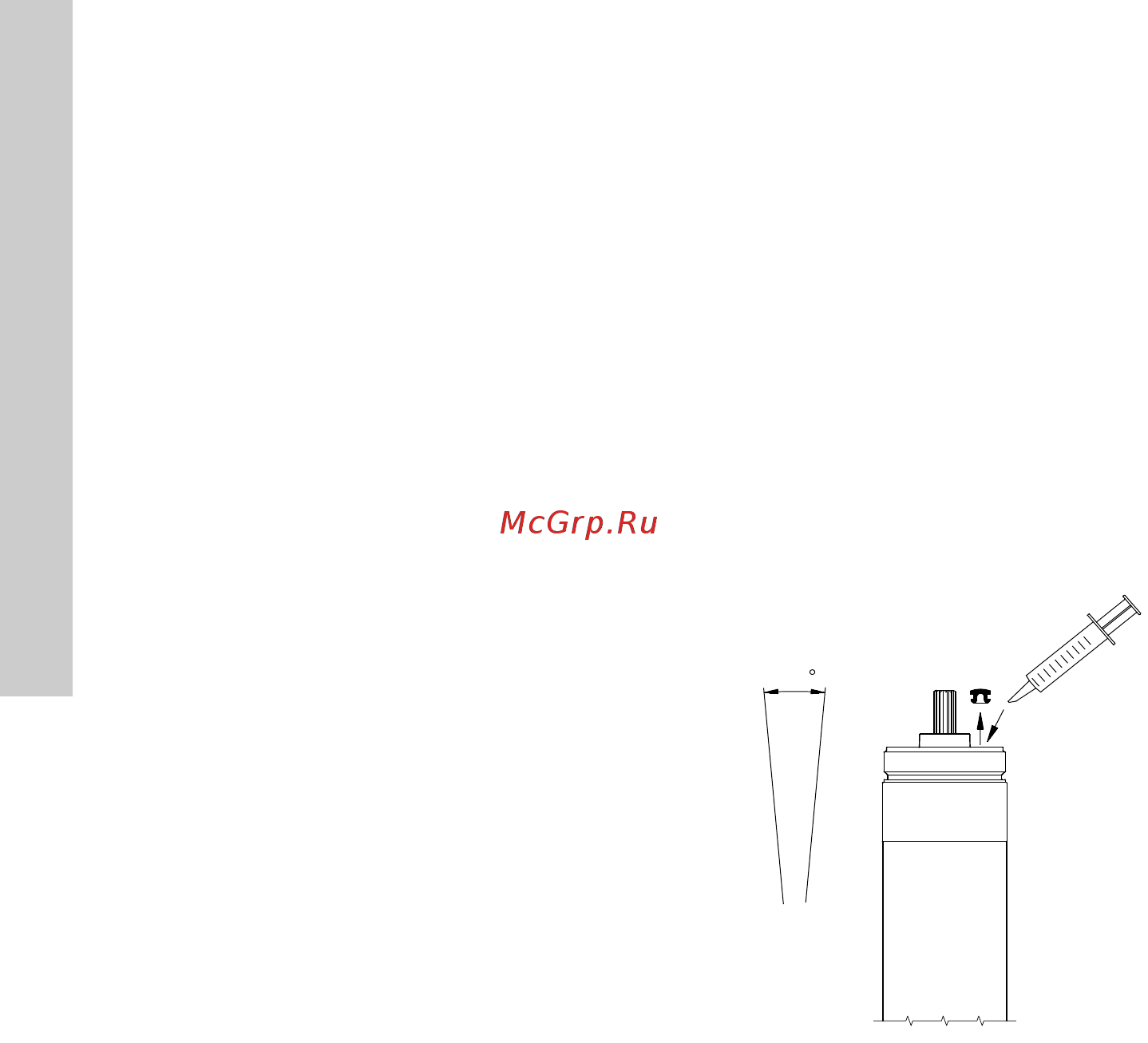

Fig. 1
2. Placera motorn i vertikal ställning med en lutning
på ca. 10 °.
3. Demontera påfyllningsproppen med skruvmejsel
eller ett liknande verktyg.
4. Fyll på vätska med en påfyllningsspruta eller
liknande.
5. Rör motorn fram och tillbaka så att eventuell luft
kan komma ut.
6. Montera påfyllningsproppen och kontrollera att
den sluter tätt.
7. Montera ihop pumpdel och motor.
8. Montera kabelskyddsskenan.
Pumpen är nu klar för installation.
TM02 9606 3504
