Nederlands (NL)
235

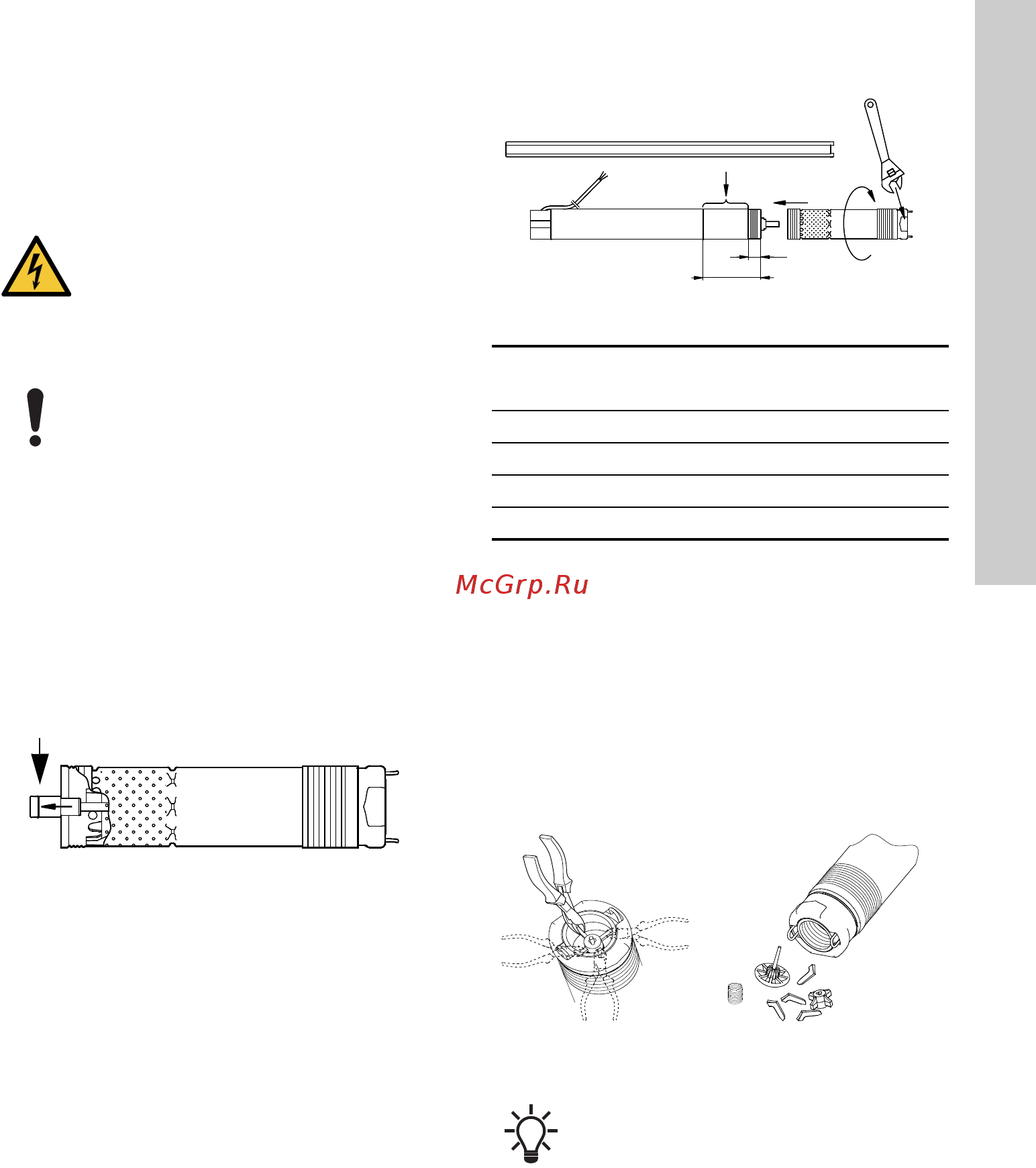

6. Installatie
6.1 Algemeen
Het losse typeplaatje dat bij de pomp wordt geleverd,
dient in de directe omgeving van de installatieplaats
te worden opgehangen.
6.2 Montage van het pompgedeelte op de
motor
Monteer het pompgedeelte als volgt op de motor:
1. Zet de motor vast in een bankschroef (zie afb. 6).
2. Trek de pompas uit, naar de positie, zoals
getoond wordt in afb. 5.
Afb. 5
3. Smeer het aseinde van de motor met het bijgele-
verde vet.
4. Schroef het pompgedeelte aan de motor vast
(55 Nm).
Voorzichtig: De pompas moet op de motoras
passen.
Er kan een Engelse sleutel (bahco) worden
gebruikt voor de klemvlakken van het pompge-
deelte (zie afb. 6).
Afb. 6
Een deugdelijke montage houdt in dat er geen vrije
ruimte is tussen het pompgedeelte en de motor.
6.3 Demontage van de terugslagklep
Indien de terugslagklep niet nodig is, kan deze op de
volgende wijze gedemonteerd worden.
1. De klepgeleiding verwijderen met een zijkniptang
(zie afb. 7).
2. Houd de pomp op zijn kop.
3. Controleer of alle losse onderdelen uit de pomp
gevallen zijn.
Afb. 7
De terugslagklep kan bij Grundfos in de werkplaats,
indien gewenst, worden gemonteerd.
WAARSCHUWING
Elektrische schok
Dood of ernstig persoonlijk letsel
- Voordat u met werkzaamheden aan de
pomp/motor begint, dient u er zeker van
te zijn dat de voedingsspanning naar de
pomp is afgeschakeld en niet per
ongeluk kan worden ingeschakeld.
Gebruik de motorkabel niet om de pomp te
laten zakken of op te hijsen.
TM02 8425 5203
TM01 2854 3804
Motor (P2)
[kW]
L
[mm]
0,70 120
1,15 102
1,68 66
1,85 66
TM01 4337 0199
TM01 4338 0199
Type SQE-NE wordt zonder terugslagklep
geleverd.
L
156 mm
