2122.6-0000010 РЭ

129

4.3.4 Переднее навесное трехточечное устройство

В базовой комплектации на трактор «БЕЛАРУС-2122.6» устанавливается пе-

реднее навесное устройство (ПНУ).

Трактор с ПНУ комплектуется передним независимым валом отбора мощно-

сти, устанавливаемым на переднюю плоскость кронштейна 4 (рисунок 4.3.9).

ПНУ монтируется на передней плоскости бруса 3 и крепится дополнительны-

ми полосами 2 к боковой поверхности бруса. В нижней части кронштейна 4 ПНУ

имеются два уха к которым присоединяются две стяжки 11. Другие концы винтовых

стяжек замыкаются на два кронштейна 1, которые устанавливаются на усилитель-

ные полосы. РВД 10 соединяют секцию №2 распределителя ГНС (рисунок 2.19.2) с

гидроцилиндрами 7 навесного устройства. Гидроцилиндры двойного действия, с од-

ной стороны крепятся к кронштейну 4, а штоком соединены с блоком нижних тяг 8,

установленным на валу в нижней части кронштейна 4. Тяга верхняя 5 крепится

пальцем к верхней части кронштейна 4 ПНУ.

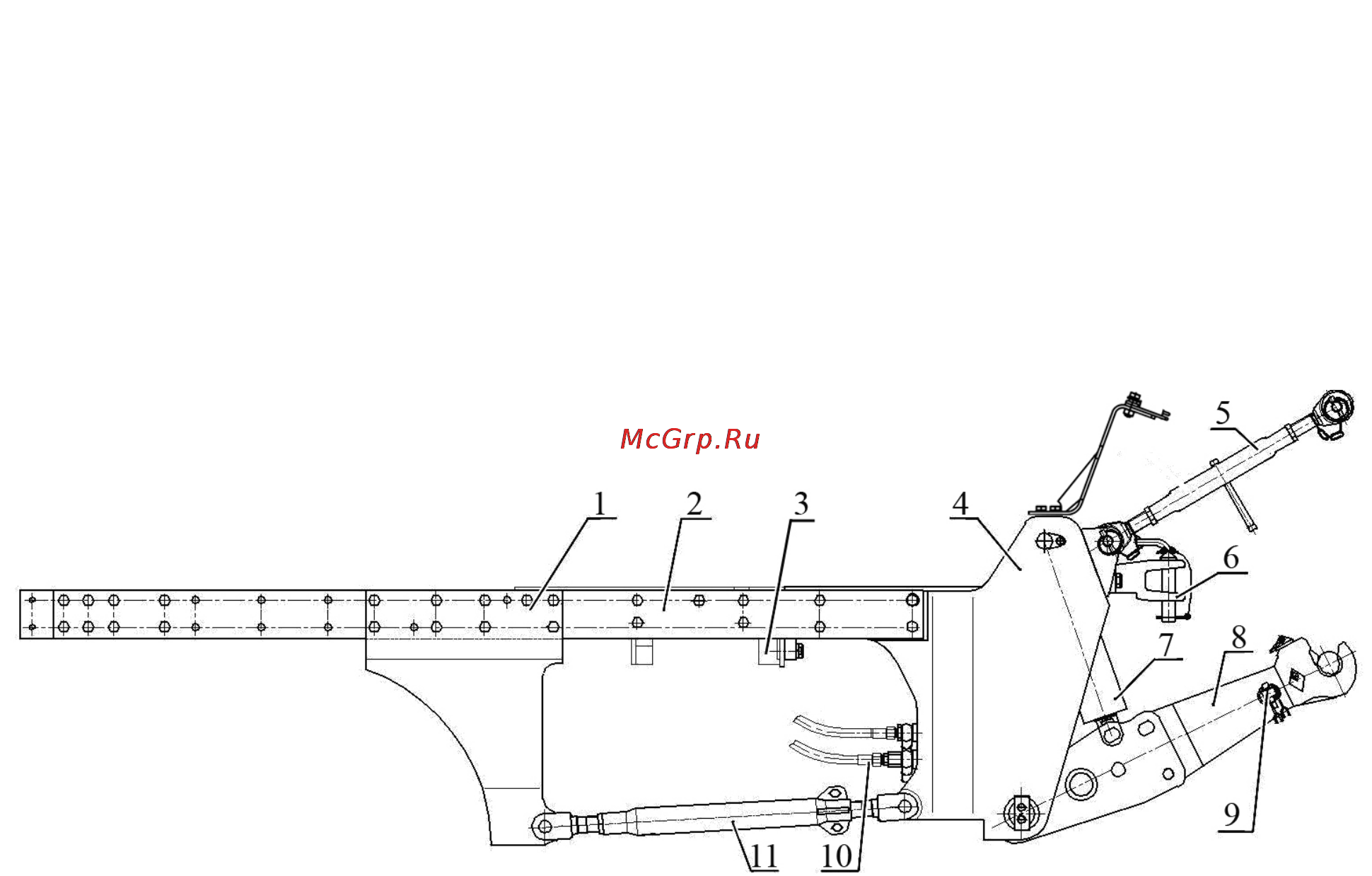

1, 4 – кронштейн; 2 – полоса; 3 – брус; 5 – тяга верхняя; 6 – буксирное устрой-

ство; 7 – гидроцилиндр; 8 – блок нижних тяг; 9 – чека; 10 – рукав высокого давления

(РВД); 11 – стяжка.

Рисунок 4.3.9 – Переднее навесное устройство

ПНУ предназначено для работы трактора в составе комбинированных агрега-

тов и служит для присоединения к трактору навесных сельскохозяйственных машин

категории 2, расположенных спереди трактора

ПНУ предназначено для следующих целей:

- формирования комбинированных агрегатов (впереди – культиватор, сзади –

сеялка и т.д.);

- формирования эшелонированных навесок (фронтальная и боковая ко

силки и др.);

- транспортирования отдельных машин из состава комбинированных агрега-

тов заднего расположения при дальних переездах.

При установленном ПНУ передние балластные грузы монтируются на тяги

ПНУ, как указано в подразделе 4.6 «Передний балласт».

Переднее навесное устройство трактора используется с почвообрабатываю-

щими машинами только в толкающем режиме – использование ПНУ с почвообраба-

тывающими машинами на реверсе не предусмотрено.
