2122.6-0000010 РЭ
130
ЗАПРЕЩАЕТСЯ ПРИМЕНЯТЬ ПНУ ДЛЯ РАБОТЫ С БУЛЬДОЗЕРНЫМИ ОТ-
ВАЛАМИ, А ТАКЖЕ ДЛЯ ВЫВЕШИВАНИЯ ПЕРЕДНЕЙ ЧАСТИ ТРАКТОРА.
Переднее навесное устройство– трехточечное НУ, категория 2 по ИСО 730 и
НУ-2 по ГОСТ 10677. Схема переднего навесного устройства исполнения НУ-2 пред-
ставлена на рисунке 4.3.10. Основные параметры ПНУ указанны в таблице 4.3.2.

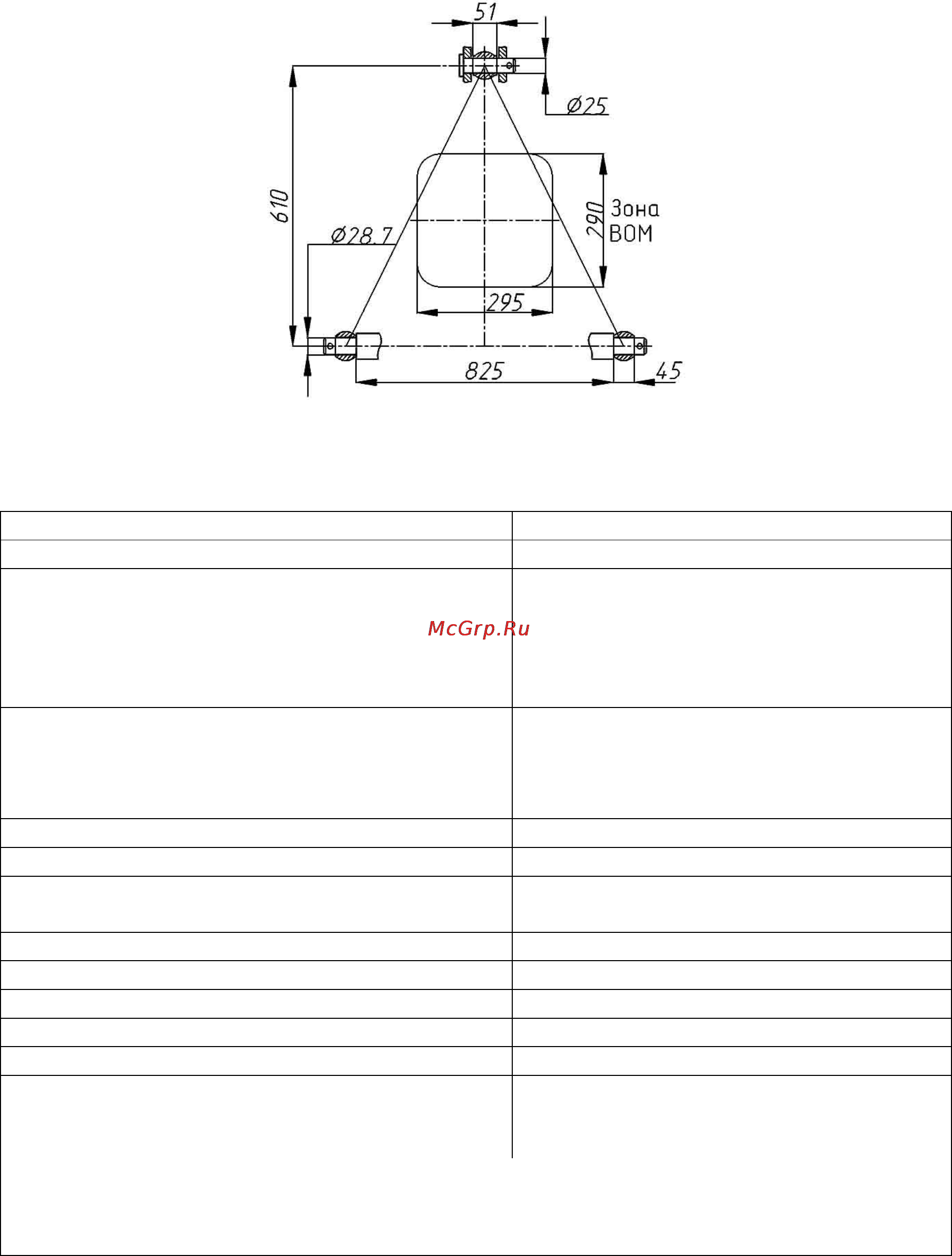

Рисунок 4.3.10 – Схема переднего навесного устройства
Таблица 4.3.2 – Основные параметры и присоединительные размеры ПНУ
Типоразмер (исполнение) устройства НУ-2
1 Категория Категория 2
2 Особенности конструкции Состоит из верхней тяги и блока
нижних тяг. Свободные концы тяг
шарнирно соединяются при агрега-
тировании с присоединительными
элементами сельхозмашины
3 Назначение Для подсоединения (навешивания) и
агрегатирования сельскохозяйст-
венных навесных и полунавесных
машин
4 Нижние тяги
Блок тяг с БСУ и сменными шарнирами
5 Длина нижних тяг, мм 775
6 Ширина свободных передних шарниров
для верхней (нижней) тяги, мм:
51 (45)
7 Диаметр пальца шарнира верхней тяги, мм 25
8 Диаметр отверстия шарнира нижних тяг, мм 28,7
9 Расстояние от торца ВОМ до оси подвеса, мм 637
10 Высота стойки
1)
, мм 610
11 Длина оси подвеса по заплечикам
1)
, мм 825
12 Грузоподъемность устройства, кН
2)
:
а) на оси подвеса;
б) на вылете 610 мм от оси подвеса
30
25
__________________________________________________________________________________________________
1)
Размер относится к агрегатируемой машине.
2)
Не допускается нагружать ПНУ нагрузками, превышающими нормы на-
грузок на шины, указанные в таблице 3.2.2.
