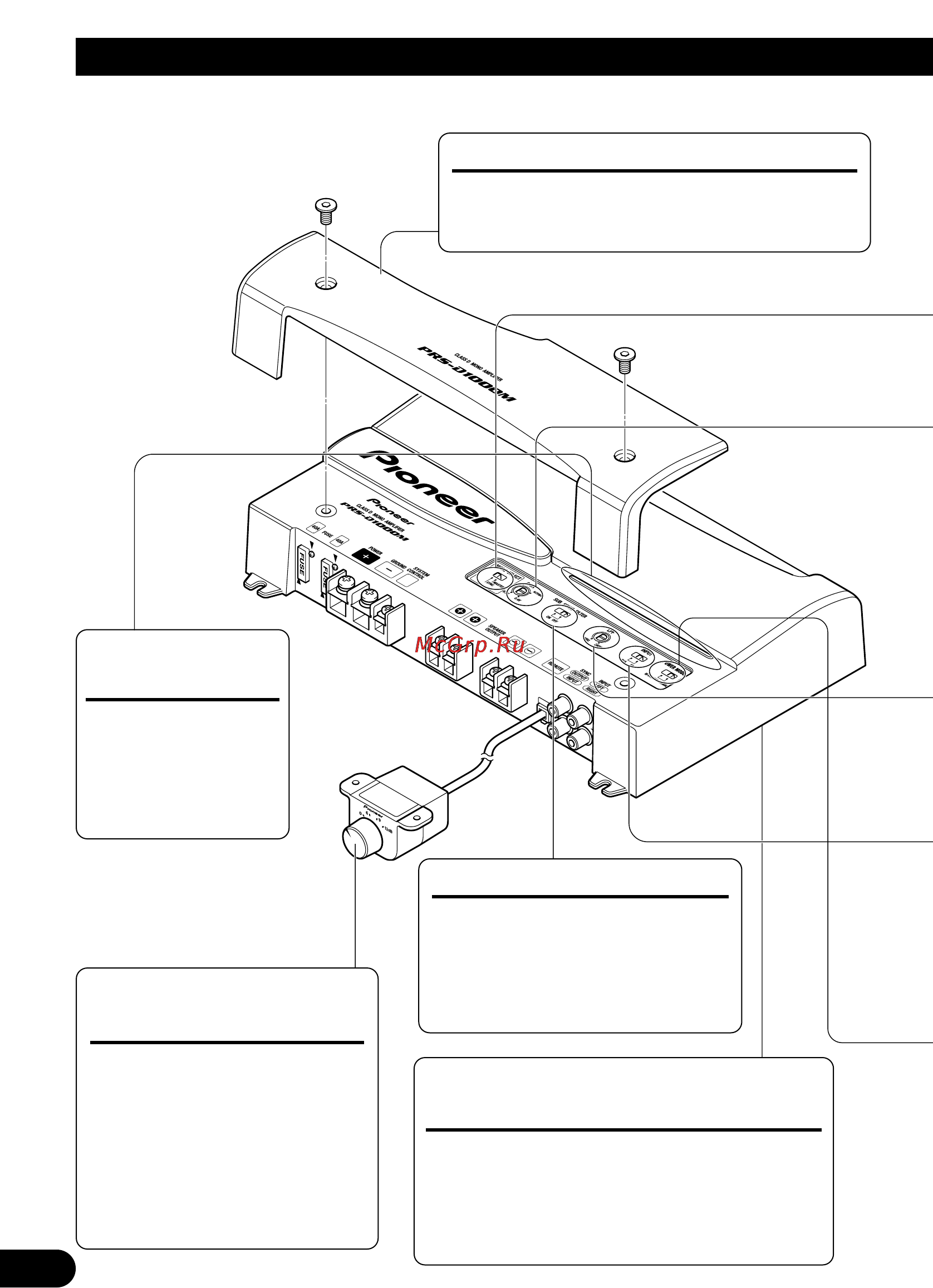

Ajuste de esta unidad
Indicador de
alimentación
El indicador de
alimentación se
ilumina cuando la
unidad se encuentra
activada.
Cubierta de terminales
Antes de montar la unidad, desapriete los
tornillos con una llave hexagonal de 4 mm y
quite la cubierta de terminales.
Interruptor BFC (Control de la
frecuencia de batido)
El interruptor BFC se encuentra en la parte inferior
de la unidad. Si se oye un batido durante la escucha
de una transmisión MW/LW con el equipo estéreo
de automóvil, cambie el interruptor BFC
utilizando un destornillador pequeño.
Control de refuerzo de
graves
Se puede seleccionar un nivel de
refuerzo de graves de 0, 6, 9 y
12 dB.
Para las instrucciones acerca de la
conexión del control remoto de
refuerzo de graves al amplificador,
consulte la sección “Diagrama de
conexión”.
Interruptor selector subsónico
El filtro subsónico corta las frecuen-
cias inaudibles inferiores a 20 Hz,
para eliminar las vibraciones inde-
seables y minimizar la pérdida de
potencia.
