Pioneer PRS-D1000M [45/114] Deutsch
![Pioneer PRS-D1000M [45/114] Deutsch](/views2/1001677/page45/bg2d.png)
12
ENGLISH
ESPAÑOL
DEUTSCH
FRANÇAIS
ITALIANO
NEDERLANDS
êìëëäàâ

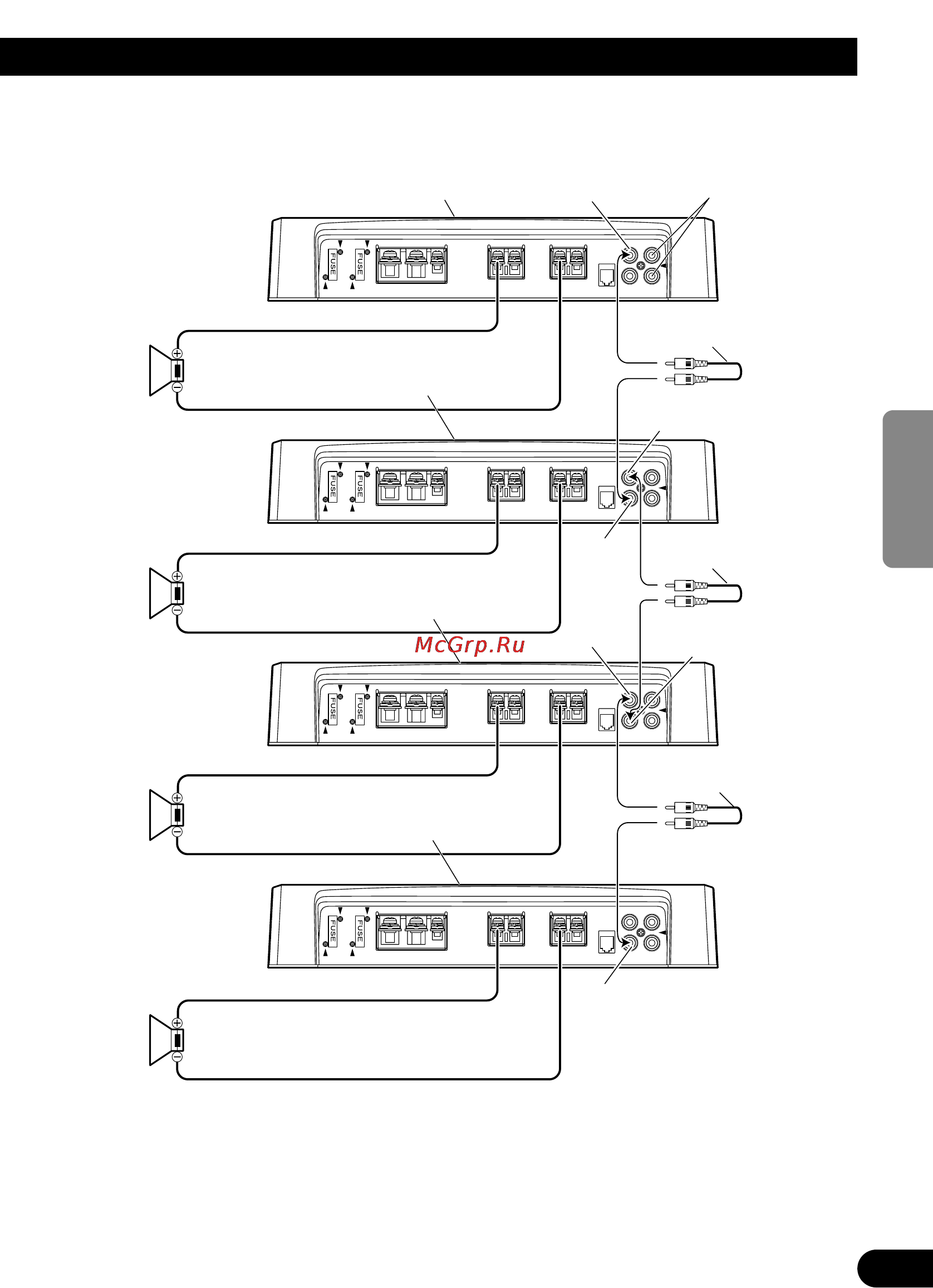

Vier Verstärker
• Verwenden Sie Lautsprecher mit einer Impedanz zwischen 1 Ω und 8 Ω.
• Die Einstellung des POWER MODE-Schalters hängt von der Lautsprecherimpedanz ab. Genaueres hierzu
finden Sie im Abschnitt “Einstellen dieses Geräts”. Dieselbe Einstellung wird für vier Verstärker
verwendet.
Der MODE SELECT-Schalter muss sich
in der Position MASTER befinden.
Mit Auto-Stereoanlage verbinden.
Bezüglich Einzelheiten siehe Abschnitt
“Anschlussschema”.
Anschlusskabel mit RCA-Stiftsteckern
(im Handel erhältlich).
Anschlusskabel mit RCA-Stiftsteckern
(im Handel erhältlich).
Anschlusskabel mit RCA-Stiftsteckern
(im Handel erhältlich).
Der MODE SELECT-
Schalter muss sich in der
Position SYNC befinden.
Der MODE SELECT-
Schalter muss sich in der
Position SYNC befinden.
Der MODE SELECT-
Schalter muss sich in der
Position SYNC befinden.
1 Ω bis 8 Ω
SYNC OUTPUT
SYNC
INPUT
SYNC
OUTPUT
SYNC INPUT
1 Ω bis 8 Ω
1 Ω bis 8 Ω
1 Ω bis 8 Ω
SYNC INPUT
SYNC OUTPUT
