10
ENGLISH
ESPAÑOL
DEUTSCH
FRANÇAIS
ITALIANO
NEDERLANDS
êìëëäàâ

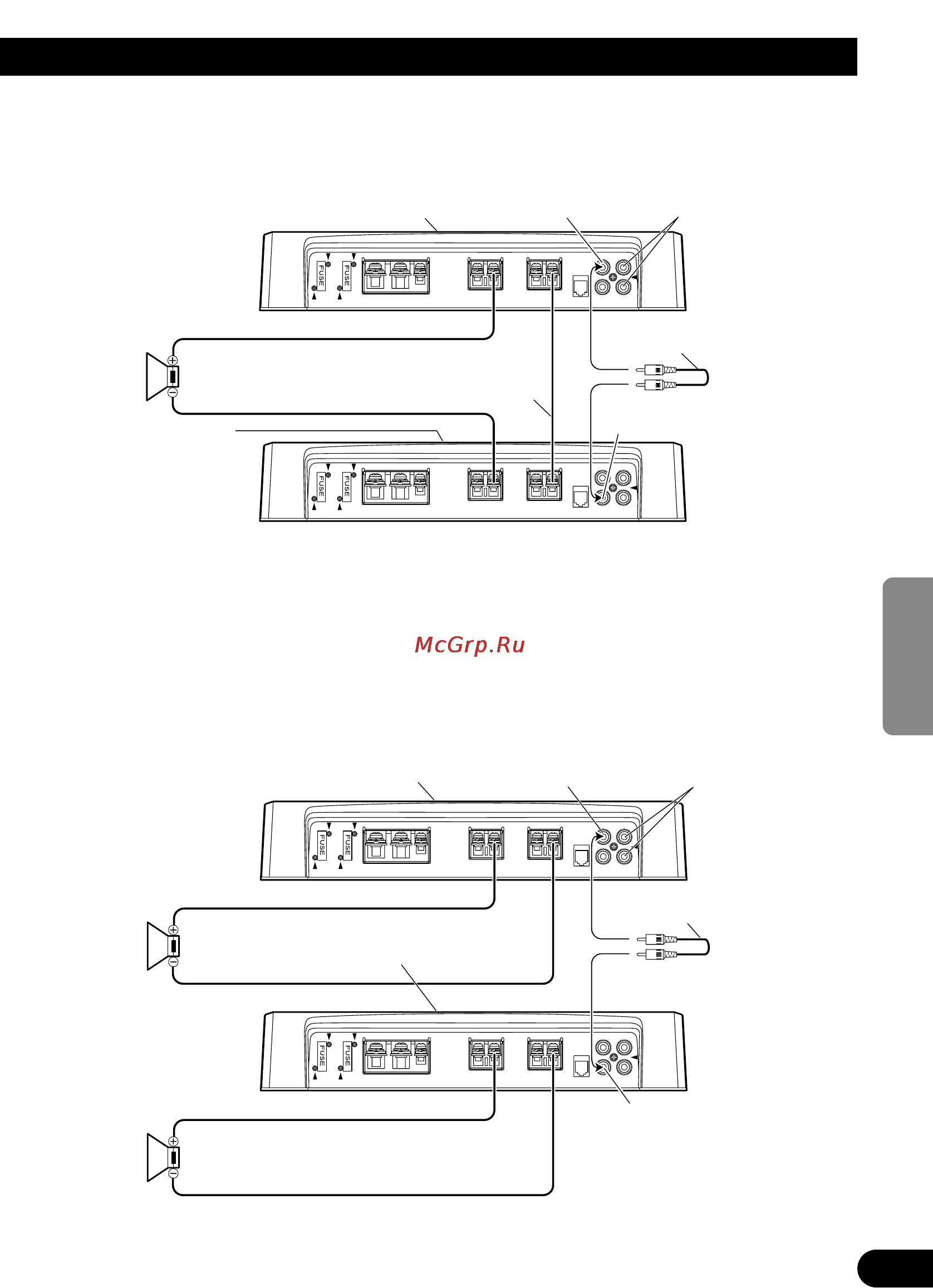

Deux amplificateurs (connexion en pont ex.)
• Utilisez uniquement des haut-parleurs avec une impédance comprise entre 2 Ω et 16 Ω. De plus en cas de
connexion de plusieurs haut-parleurs avec un pont, vérifiez que l’impédance synthétique est d’au moins 2 Ω.
• Le réglage du commutateur POWER MODE varie en fonction de l’impédance des haut-parleurs. Faites
glisser le commutateur POWER MODE sur la position HI-CURRENT si l’impédance est de 2 Ω à moins de
4 Ω, ou faites glisser sur la position NORMAL si l’impédance est de 4 Ω à 16 Ω. Le même réglage est util-
isé pour les deux amplificateurs.
• Pour pouvoir réglez le commutateur sur SYNC INV, vous devez retirer le sceau qui se trouve par-dessus le
commutateur MODE SELECT pour accéder au commutateur SYNC INV. Retirez le sceau après avoir véri-
fié que les connexions sont correctes.
Deux amplificateurs
• Utilisez des haut-parleurs avec une impédance comprise entre 1 Ω et 8 Ω.
• Le réglage du commutateur POWER MODE varie en fonction de l’impédance des enceintes. Reportez-vous
à la section “Réglage de l’appareil” pour plus de détails. Le même réglage est utilisé pour les deux amplifi-
cateurs.
MODE SELECT doit
être sur la position
SYNC INV position.
Connexion de cable munis de prises
Cinch (RCA) (vendus séparément).
Connexion des câbles
des haut-parleurs
(vendus séparément).
Le commutateur MODE SELECT
doit être sur la position SYNC.
Le commutateur MODE
SELECT doit être sur la
position MASTER.
Connectez à un autoradio.
Pour les détails, référez-vous
à la section “Schéma de
raccordement”.
Le commutateur MODE SELECT
doit être sur la position MASTER.
Connectez à un
autoradio.
Pour les détails,
référez-vous à la
section “Schéma de
raccordement”.
Connexion de cable munis de prises
Cinch (RCA) (vendus séparément).
2 Ω à 16 Ω
SYNC OUTPUT
SYNC OUTPUT
1 Ω à 8 Ω
SYNC OUTPUT
SYNC OUTPUT
1 Ω à 8 Ω
SYNC OUTPUT
