6

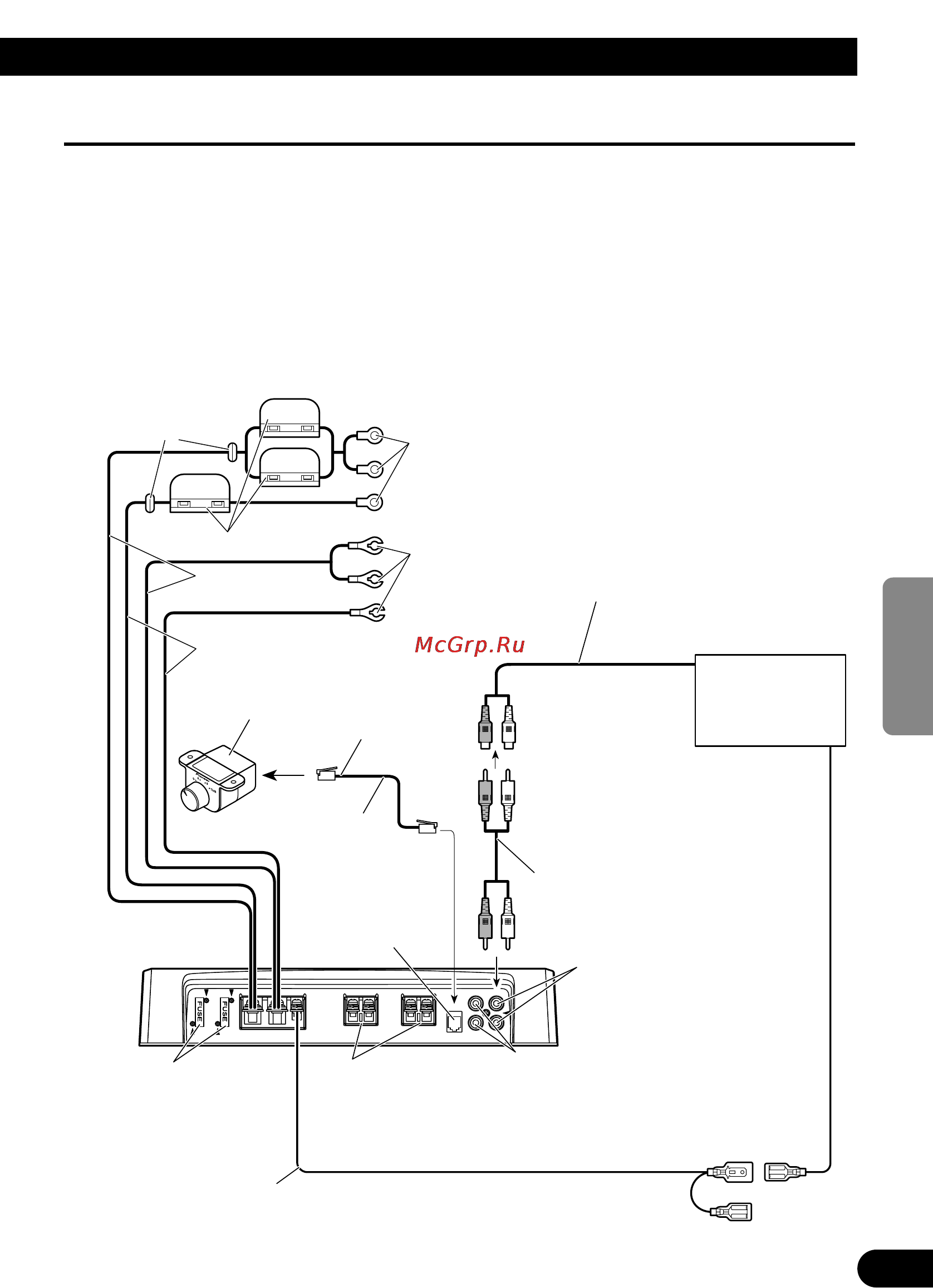

Schéma de raccordement
•
Ce schéma montre les connexions en utilisant une sortie extérieure. Faites glisser le sélecteur d’entrée sur la gauche.
•
Dans le cas de la connexion de la sortie extérieure d’un autoradio stéréo à une entrée Cinch (RCA), utilisez la prise util-
isée pour une sortie à gamme étendue, car le canal PDF de l’amplificateur ne peut pas être mis hors service. Si cette
prise ne peut pas être utilisée, connectez la prise de sortie du haut-parleur d’extrêmes graves à l’entrée Cinch (RCA).
•
Si vous réalisez une connexion avec une sortie de haut-parleur extérieur, les connexions diffèrent de ce schéma. Pour
les détails, reportez-vous à la section “Utilisation de l’entrée de haut-parleur”. Dans chaque cas, vous devez régler le
sélecteur d’entrée correctement. Pour les détails, reportez-vous à la section “Réglage de l’appareil”.
• Utilisez le faisceau de câbles de liaison à la batterie (un câble rouge et un câble de masse) qui est vendu
séparément ([RD-223] et [RD-222]). Reliez le câble rouge à la borne positive (+) de la batterie et le câble
de masse à la carrosserie du véhicule. Le fusible risque de griller si un seul de ce fils est connecté.
Fusible (30 A) × 3
Passe-câble
caoutchouté
Câble rouge de liaison à la batterie
Après avoir effectué tous les autres raccordements de
l’amplificateur, reliez ce câble à la borne positive (+) de
la batterie.
Câble de masse (noir)
Reliez ce câble à la carrosserie du véhicule.
Fusible (40A)
Prises Cinch
(RCA) de sortie de
l’autoradio
Sortie extérieure
Câble de liaison munis
de prises Cinch (RCA)
(vendus séparément).
Prises d’entrée Cinch
(RCA)
Câble de commande à distance d’alimentation (vendu séparément)
Reliez la fiche mâle de ce câble à la borne de commande à distance de l’autoradio
(SYSTEM REMOTE CONTROL). La fiche femelle doit être reliée à la prise de commande de
l’antenne motorisée. Si l’autoradio ne possède par de prise pour commande à distance de la mise sous
tension, reliez la fiche mâle à une borne d’alimentation en passant par le contacteur d’allumage.
Bornier de sortie pour
haut-parleur
Reportez-vous à la section
“Connexion des câbles
des haut-parleurs”.
Prise pour la télécommande
d’accentuation des graves
Reliez cette prise et le
boîtier de télécommande
d’accentuation des graves
au moyen d’un câble de
télécommande.
Télécommande
d’accentuation des
graves
Câble de
télécommande
d’accentuation
des graves
6 m
[RD-223]
(vendu séparément)
[RD-222] (vendu séparément)
Prise SYNC OUTPUT / SYNC INPUT
Pour connaître la manière de raccorder la
prise SYNC OUTPUT / SYNC INPUT,
reportez-vous à la section “Connexion des
câbles des haut-parleurs”.
