6

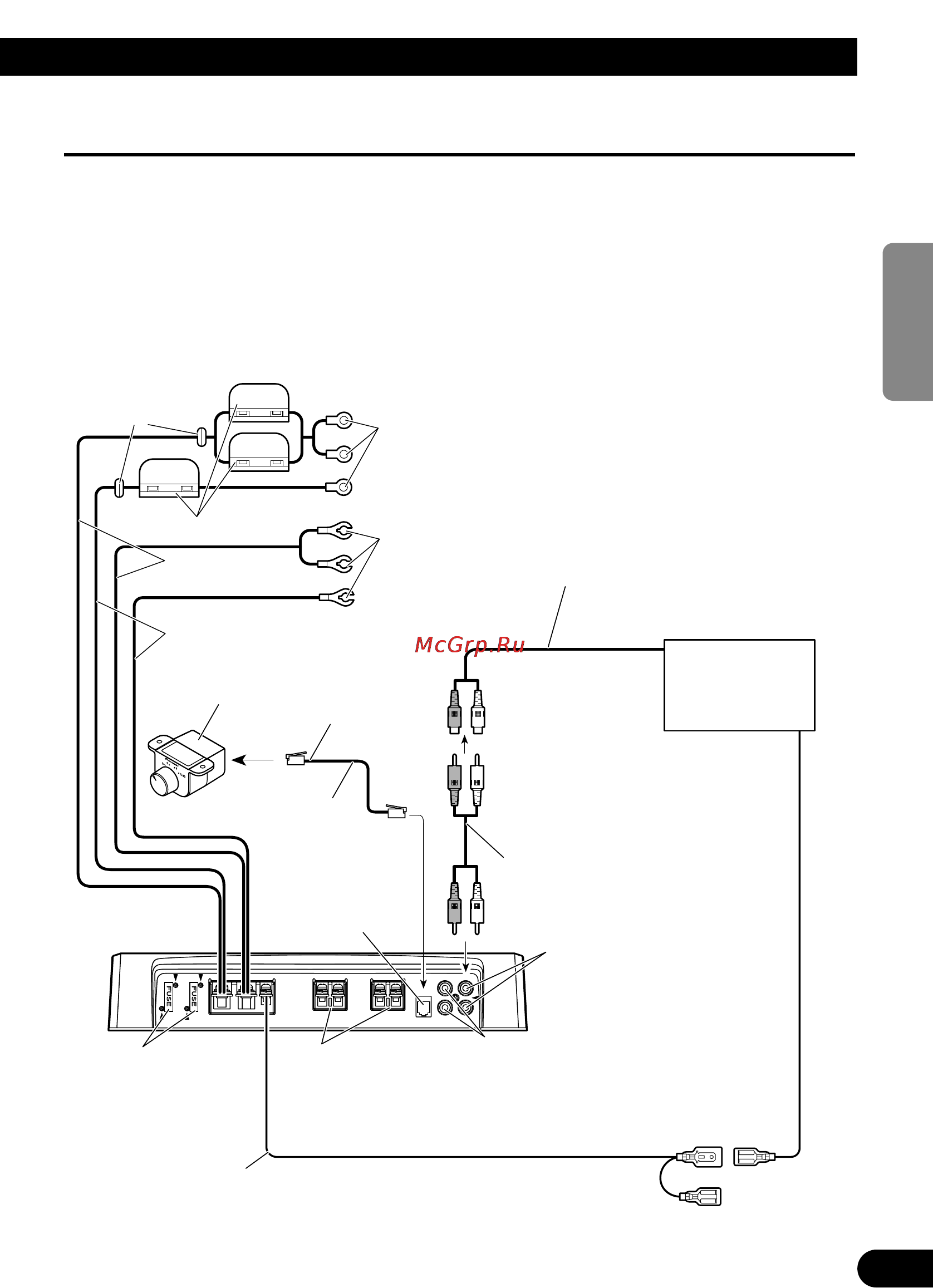

Diagrama de conexión
•
Este diagrama muestra las conexiones utilizando la salida exterior. Deslice el interruptor de entrada hacia la izquierda.
•
En el caso de conectar la salida externa de un equipo estéreo de automóvil a una entrada RCA, utilice la toma-
da para la salida de gama completa. La razón para esto es que no se puede desactivar el LPF del amplificador.
Si no se puede utilizar esta toma, conecte la tomada de salida el altavoz de subgraves a la entrada RCA.
• Cuando conecte con la salida de altavoz, las conexiones difieren de las indicadas en el diagrama. Para los
detalles, consulte la sección “Uso de la entrada de altavoz”. En cualquier caso, se requiere ajustar el
interruptor de entrada. Para los detalles, consulte la sección “Ajuste de esta unidad”.
•
Siempre utilice el cable de batería rojo especial y los cables de tierra ([RD-223] y [RD-222]), vendidos separada-
mente. Conecte el cable de batería directamente al terminal positivo de la batería del vehículo (+) y el cable de
tierra a la carrocería del vehículo. Existe el riesgo de quemado del fusible si se conecta solamente uno de ellos.
Fusible (40 A)
Estéreo de
automóvil con
tomas con conector
de salida RCA
Salida externa
Conexión de cable con los
enchufes de conector RCA
(en venta por separado).
Tomas de conector de
entrada RCA
Cable del control remoto del sistema (en venta por separado)
Conecte el terminal macho de este hilo al terminal de control remoto de sistema del
equipo estéreo para automóvil (SYSTEM REMOTE CONTROL). El terminal hembra puede ser
conectado al terminal de control del relé de antena. Si el estéreo de automóvil no tiene un terminal de
control remoto del sistema, conecte el terminal macho al terminal de alimentación a través del
interruptor de encendido.
Terminal de salida de
altavoz
Vea la sección “Conexión
de los cables de altavoces”
para las instrucciones de
conexión del altavoz.
Toma para el control
remoto de refuerzo de
graves Conecte esta toma
y el control remoto de
refuerzo de graves con el
hilo de control remoto de
refuerzo de graves.
Control remoto de
refuerzo de graves
Hilo de control
remoto de refuerzo
de graves
6 m
Ojal
Cable de batería rojo especial
Después de realizar todas las conexiones al amplificador,
conecte el terminal del conductor de batería del amplifi-
cador al terminal positivo (+) de la batería.
Cable de puesta a tierra (negro)
Conecte a una carrocería metálica o chasis.
Fusible (30 A) × 3
[RD-223]
(en venta por separado)
[RD-222] (en venta por separado)
Toma SYNC OUTPUT / SYNC INPUT
Consulte la sección “Conexión de los
cables de altavoces” para las instrucciones
de conexión de la toma SYNC OUTPUT /
SYNC INPUT.
