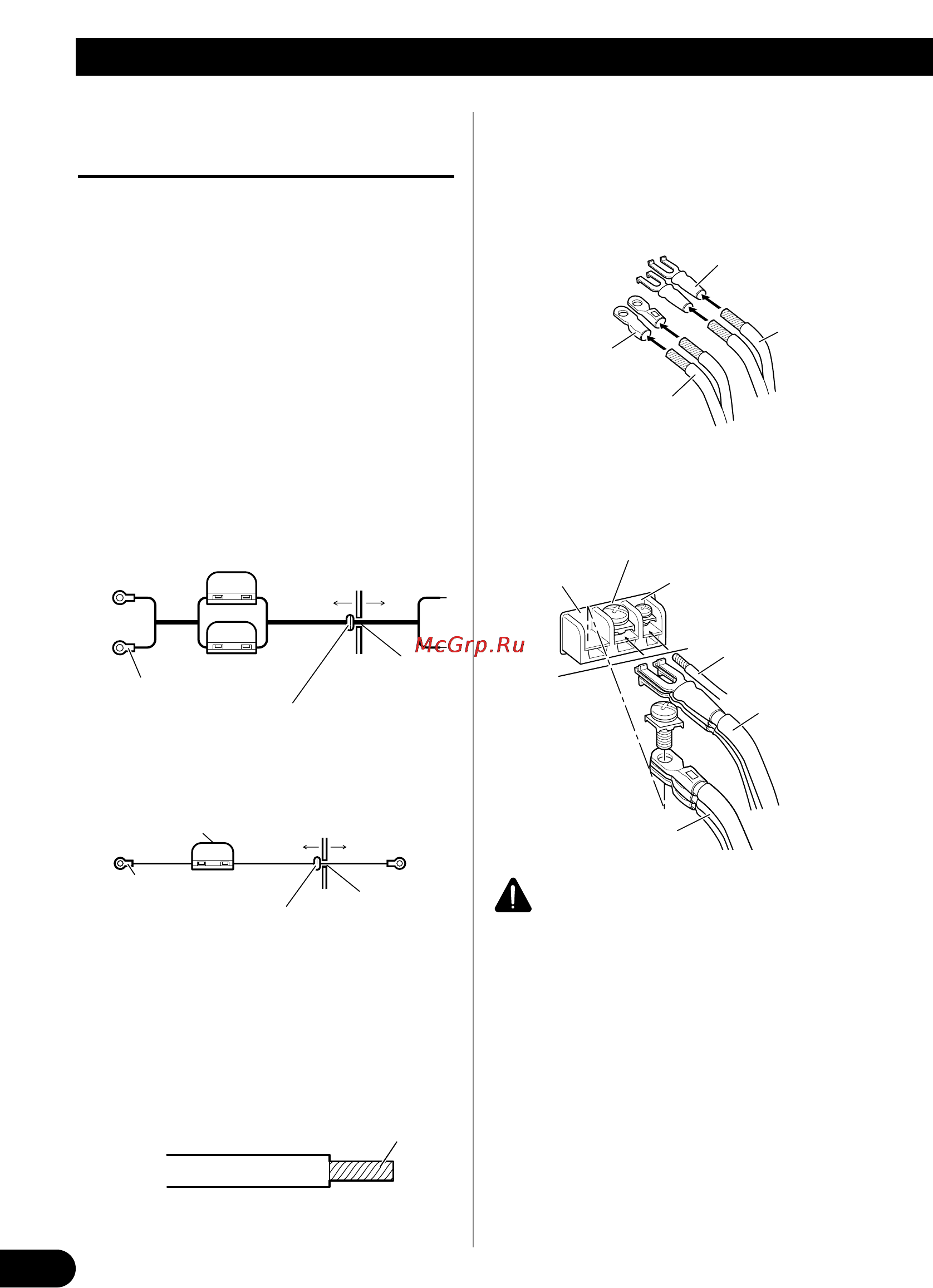

Raccordement de l’appareil
Raccordement de la borne
d’alimentation
• Utilisez le faisceau de câbles de liaison à la
batterie (un câble rouge et un câble de masse) qui
est vendu séparément ([RD-223] et [RD-222]).
Reliez le câble rouge à la borne positive (+) de la
batterie et le câble de masse à la carrosserie du
véhicule. Le fusible risque de griller si un seul de
ce fils est connecté.
1. Faites passer le câble de liaison à la
batterie du compartiment moteur
vers l’intérieur du véhicule.
• Après avoir effectué tous les autres
raccordements de l’amplificateur, reliez la
borne d’alimentation de l’amplificateur à la
borne positive (+) de la batterie.
[RD-223]
[RD-222]
2. Torsadez le câble de la batterie,
celui de masse et celui de la com-
mande à distance.
3. Fixez une cosse à l’extrémité de
chaque câble. Les cosses ne sont pas
fournies.
• Utilisez un outil spécial, etc., pour sertir la
cosse sur le câble.
4. Reliez les câbles aux bornes.
• Serrez soigneusement les câbles au moyen
des vis.
ATTENTION
Faute de serrer soigneusement le câble de batterie
sur la borne au moyen d’une vis de borne, une élé-
vation importante de température de la borne peut se
produire et provoquer dommages et blessures, y
compris brûlures légères.
Torsadez
Cosse
Cosse
Borne de masse (GND)
Borne
d’alimentation
Câble de la batterie
Borne de commande à
distance d’alimentation
Câble de commande
à distance
d’alimentation
Câble de masse
Câble de la batterie
Câble de masse
7
Fusible (30 A)
Comparti-
ment
moteur
Intérieur du
véhicule
Percez un trou
de 14 mm
dans le tablier.
Engagez le passe-câble en
caoutchouc dans le perçage pour
assurer la protection du câble.
Borne positive
Fusible (30 A)
Fusible (30 A)
Comparti-
ment
moteur
Intérieur du
véhicule
Percez un trou
de 8 mm dans
le tablier.
Engagez le passe-câble en
caoutchouc dans le
perçage pour assurer la
protection du câble.
Borne positive
