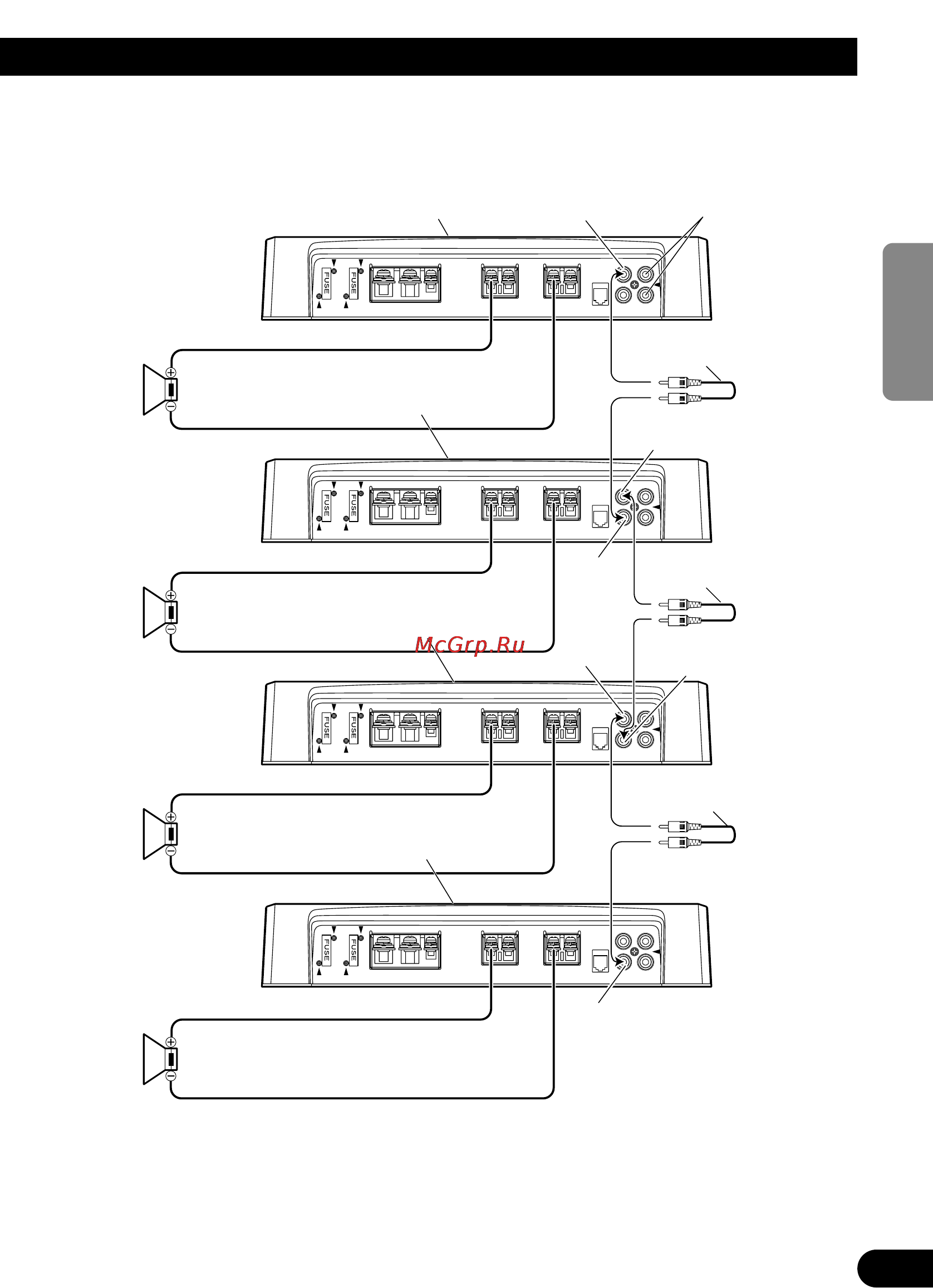

Cuatro amplificadores
• Utilice altavoces con una impedancia de 1 Ω a 8 Ω.
• El ajuste del interruptor POWER MODE varía de acuerdo con la impedancia de los altavoces. Para los
detalles, consulte la sección “Ajuste de esta unidad”. Se utiliza la misma configuración para los cuatro
amplificadores.
12
ENGLISH
ESPAÑOL
DEUTSCH
FRANÇAIS
ITALIANO
NEDERLANDS
êìëëäàâ
El interruptor MODE SELECT
debe estar en la posición MASTER.
Conecte a un equipo estéreo
de automóvil.
Para los detalles, consulte la
sección “Diagrama de conexión”.
Conexión del cable con enchufes de
clavijas RCA (vendidos separadamente).
Conexión del cable con enchufes de
clavijas RCA (vendidos separadamente).
Conexión del cable con enchufes de
clavijas RCA (vendidos separadamente).
El interruptor MODE SELECT
debe estar en la posición SYNC.
El interruptor MODE SELECT
debe estar en la posición SYNC.
El interruptor MODE SELECT
debe estar en la posición SYNC.
1 Ω a 8 Ω
1 Ω a 8 Ω
1 Ω a 8 Ω
1 Ω a 8 Ω
SYNC OUTPUT
SYNC
INPUT
SYNC
OUTPUT
SYNC INPUT
SYNC OUTPUT
SYNC INPUT
