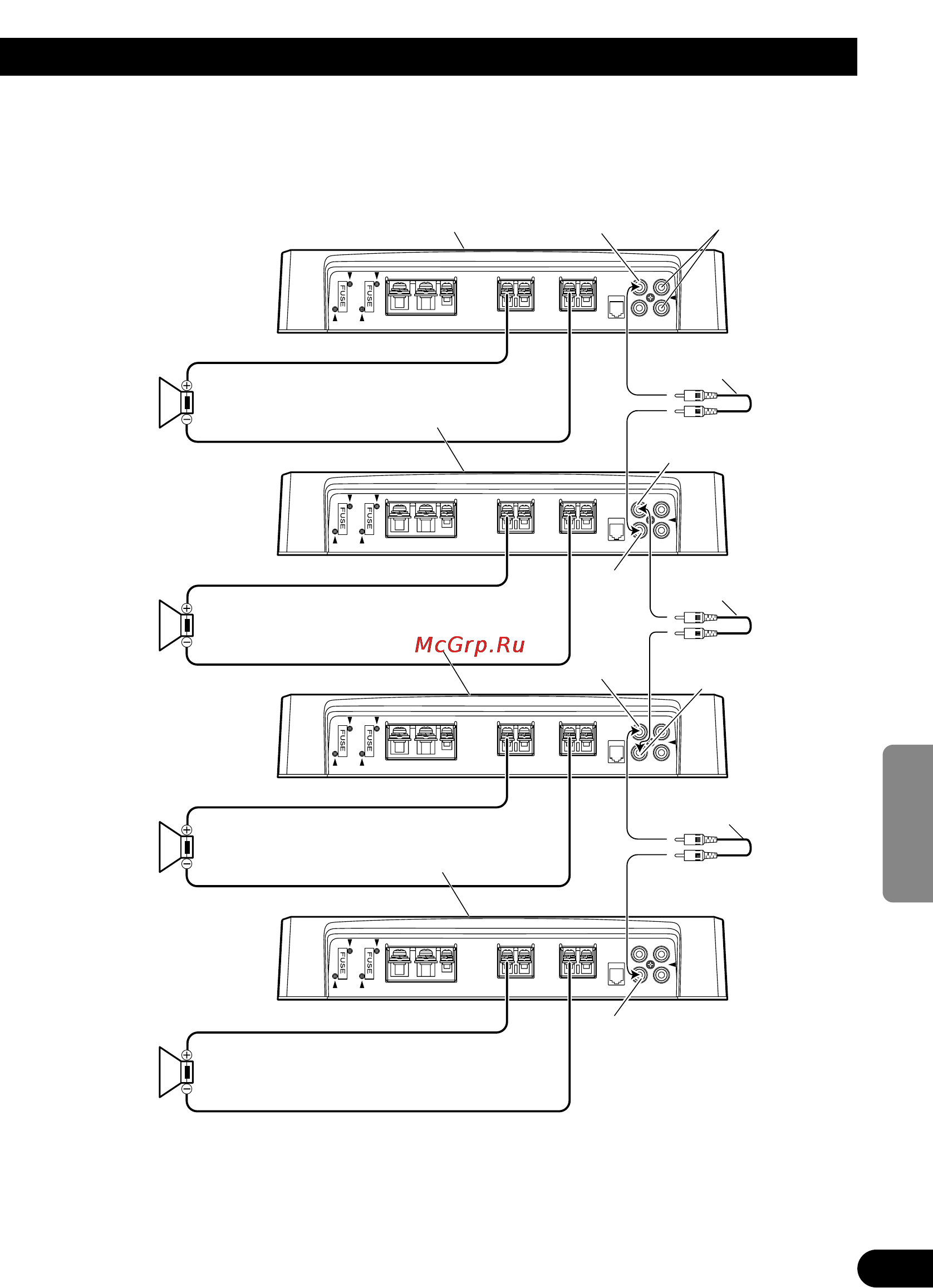

Quattro amplificatori
• Impiegare altoparlanti con impedenza compresa tra 1
Ω
e 8
Ω
.
• L’impostazione del selettore POWER MODE varia in funzione dell’impedenza degli altoparlanti. Per mag-
giori informazioni in merito si rimanda alla sezione “Regolazione di questa unità”. La stessa impostazione
deve essere eseguita per tutti e quattro gli amplificatori.
12
ENGLISH
ESPAÑOL
DEUTSCH
FRANÇAIS
ITALIANO
NEDERLANDS
êìëëäàâ
Il commutatore MODE SELECT deve
trovarsi nella posizione MASTER.
Da collegare all’impianto
stereo del veicolo. Per det-
tagli in merito si prega di
vedere la sezione “Schema
di collegamento”.
Come collegare con spine
tipo RCA (venduto a parte).
Come collegare con spine
tipo RCA (venduto a parte).
Come collegare con spine
tipo RCA (venduto a parte).
Il commutatore MODE
SELECT deve trovarsi nella
posizione SYNC.
Il commutatore MODE
SELECT deve trovarsi nella
posizione SYNC.
Il commutatore MODE
SELECT deve trovarsi nella
posizione SYNC.
SYNC OUTPUT
da 1
Ω
a 8
Ω
da 1
Ω
a 8
Ω
da 1
Ω
a 8
Ω
da 1
Ω
a 8
Ω
SYNC INPUT
SYNC
OUTPUT
SYNC
INPUT
SYNC OUTPUT
SYNC INPUT
