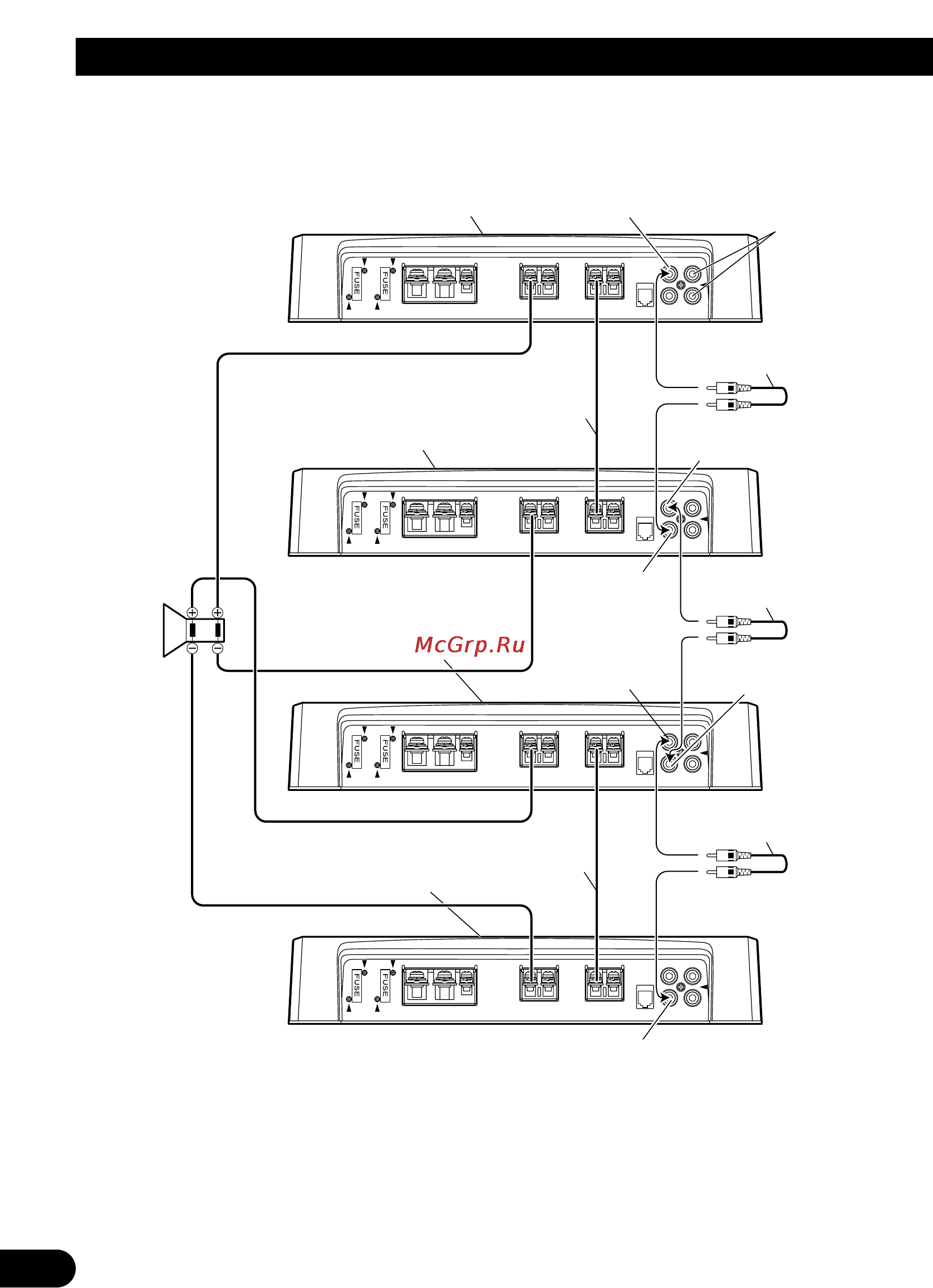

Quatre amplificateurs (connexion en pont ex.)
•
Utilisez uniquement des haut-parleurs avec une impédance comprise entre 2
Ω
et 16
Ω
. De plus en cas de
connexion de plusieurs haut-parleurs avec un pont, vérifiez que l’mpédance synthétique est d’au moins 2
Ω
.
• Le réglage du commutateur POWER MODE varie en fonction de l’impédance des haut-parleurs. Faites
glisser le commutateur POWER MODE sur la position HI-CURRENT si l’impédance est de 2 Ω à moins de
4 Ω, ou faites glisser sur la position NORMAL si l’impédance est de 4 Ω à 16 Ω. Le même réglage est util-
isé pour les quatre amplificateurs.
• Pour pouvoir réglez le commutateur sur SYNC INV, vous devez retirer le sceau qui se trouve par-dessus le
commutateur MODE SELECT pour accéder au commutateur SYNC INV. Retirez le sceau après avoir véri-
fié que les connexions sont correctes.
11
Raccordement de l’appareil
Le commutateur MODE SELECT
doit être sur la position MASTER.
Connexion de cable munis de
prises Cinch (RCA) (vendus
séparément).
MODE SELECT doit être sur la
position SYNC INV position.
Connectez à un autoradio.
Pour les détails, référez-
vous à la section “Schéma
de raccordement”.
MODE SELECT doit être sur la
position SYNC INV position.
MODE SELECT doit être sur la
position SYNC INV position.
Connexion de cable munis
de prises Cinch (RCA)
(vendus séparément).
Connexion de cable munis de
prises Cinch (RCA) (vendus
séparément).
Connexion
des câbles des
haut-parleurs
(vendus
séparément).
Connexion des
câbles des haut-
parleurs (vendus
séparément).
2 Ω à 16 Ω
SYNC OUTPUT
SYNC OUTPUT
SYNC INPUT
SYNC INPUT
SYNC OUTPUT
SYNC INPUT
