Pioneer PRS-D1000M [84/114] Instellen van dit toestel
![Pioneer PRS-D1000M [84/114] Instellen van dit toestel](/views2/1001677/page84/bg54.png)
3

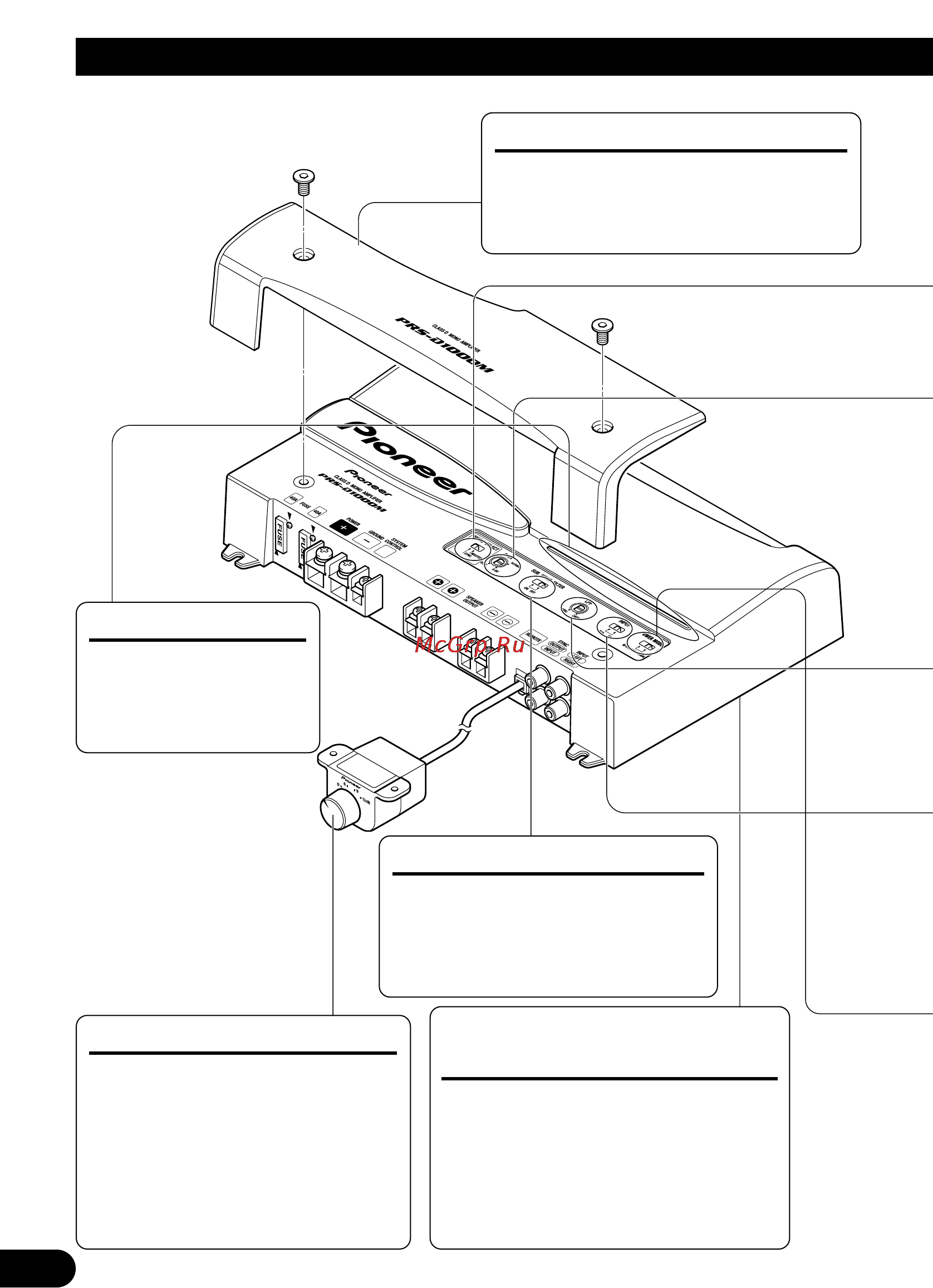

Instellen van dit toestel
Spanningsindicator
De spanningsindicator
licht op wanneer de
spanning wordt
ingeschakeld.
Aansluitingenafdekking
Voor u het toestel gaat installeren, dient u
de schroeven los te maken met een
inbussleutel van 4 mm en dient u de
aansluitingenafdekking te verwijderen.
Bass Boost regelaar
U kunt de lage tonen extra
versterken (Bass Boost) met 0, 6, 9
of 12 dB.
Voor aanwijzingen omtrent het
aansluiten van de Bass Boost
afstandsbediening op de versterker,
verwijzen we u naar het
“Aansluitschema”.
BFC (Beat Frequency Control)
schakelaar
De BFC schakelaar bevindt zich aan de
onderkant van het toestel. Als u een
ritmisch geluid (beat) hoort wanneer u
naar een MW/LW uitzending luistert
met uw autostereo, kunt u de BFC
schakelaar verzetten met behulp van
een kleine schroevendraaier.
Subsonic Keuzetoets
Het Subsonic filter houdt onhoorbare
frequenties lager dan 20 Hz tegen
om ongewenste vibraties te
voorkomen en vermogensverliezen
te minimaliseren.
