Pioneer PRS-D1000M [76/114] Come collegare l unità
![Pioneer PRS-D1000M [76/114] Come collegare l unità](/views2/1001677/page76/bg4c.png)

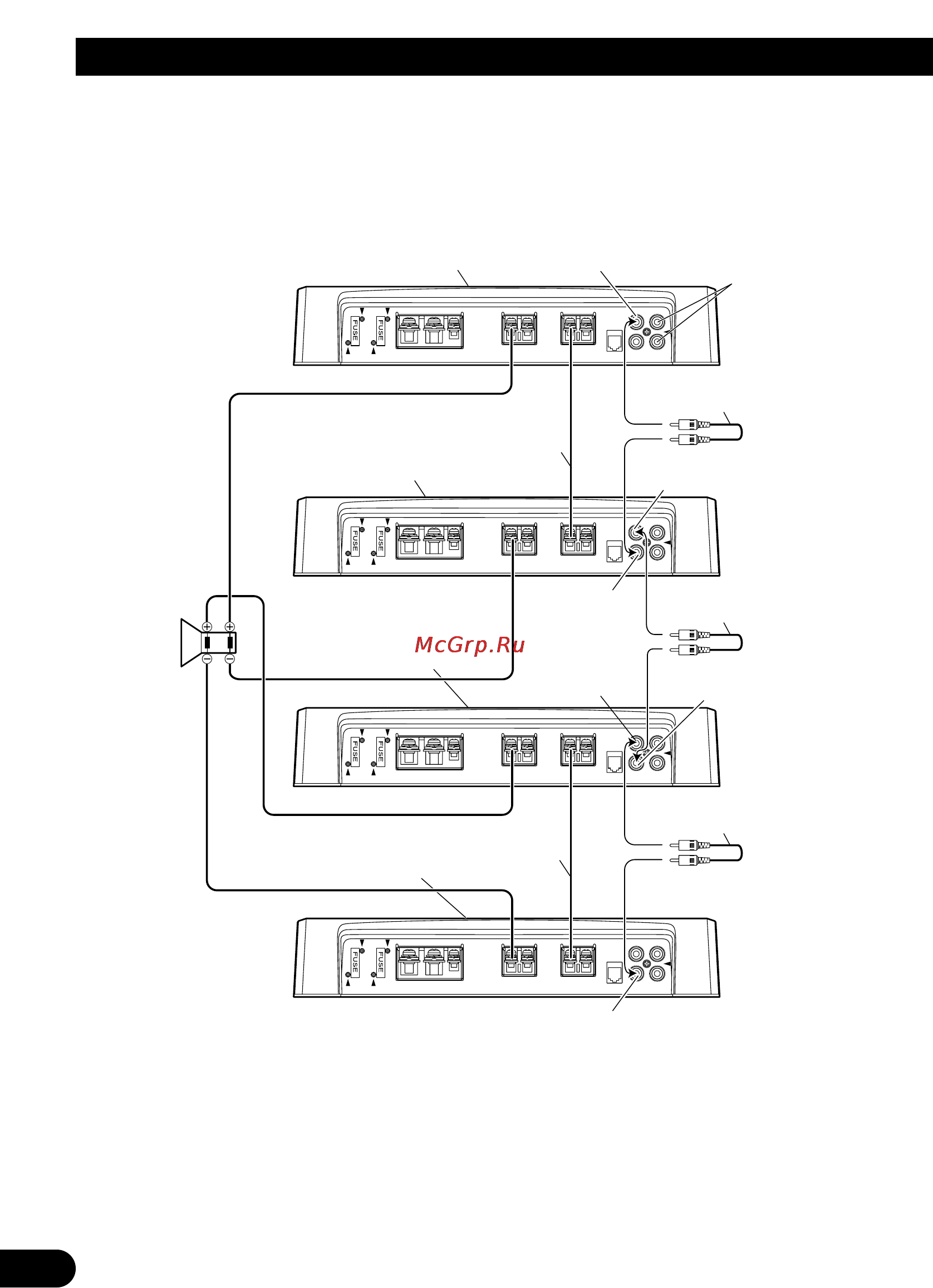

Quattro amplificatori (esempio di collegamento in parallelo)
• Impiegare esclusivamente altoparlanti con impedenza compresa tra 2
Ω
e 16
Ω
. In caso di collegamento in
parallelo di più altoparlanti è necessario verificare che il valore d’impedenza artificiale sia di almeno 2
Ω
.
• L’impostazione del selettore POWER MODE varia in funzione dell’impedenza degli altoparlanti. Qualora
tale impedenza sia compresa tra 2
Ω
e meno di 4
Ω
è necessario fare scorrere il selettore POWER MODE
nella posizione HI-CURRENT, oppure nella posizione NORMAL qualora sia compresa tra 4
Ω
e 16
Ω
. La
stessa impostazione deve essere eseguita per tutti e quattro gli amplificatori.
• Per impostare la modalità SYNC INV è necessario rimuovere innanzi tutto la pellicola protettiva dal com-
mutatore MODE SELECT, sotto la quale si trova il selettore SYNC INV. Si raccomanda di rimuovere la
pellicola dopo essersi accertati che i collegamenti siano stati correttamente eseguiti.
11
Come collegare l’unità
Il commutatore MODE SELECT deve
trovarsi nella posizione MASTER.
Come collegare con spine
tipo RCA (venduto a parte).
Il commutatore MODE
SELECT deve trovarsi nella
posizione SYNC INV.
Da collegare
all’impianto stereo
del veicolo. Per
dettagli in merito si
prega di vedere la
sezione “Schema di
collegamento”.
Il commutatore MODE
SELECT deve trovarsi nella
posizione SYNC INV.
Il commutatore MODE SELECT deve
trovarsi nella posizione SYNC INV.
Come collegare con spine
tipo RCA (venduto a parte).
Come collegare con spine
tipo RCA (venduto a parte).
Come collegare i
cavi degli
altoparlanti
(venduto a parte).
Come collegare i
cavi degli
altoparlanti
(venduto a parte).
da 2
Ω
a 16
Ω
SYNC OUTPUT
SYNC
OUTPUT
SYNC
INPUT
SYNC INPUT
SYNC OUTPUT
SYNC INPUT
