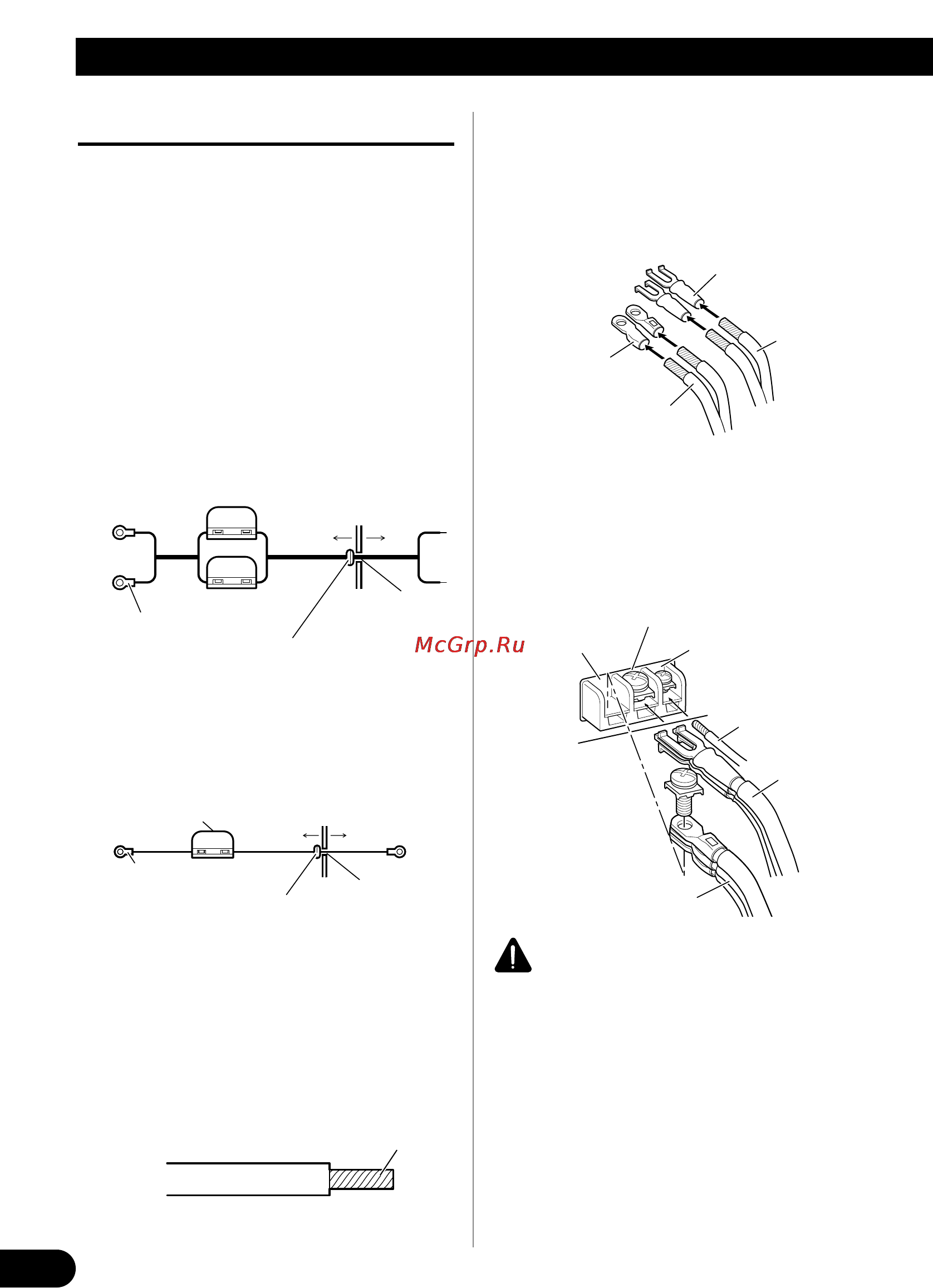

Anschluss der Einheit
Anschluss der Stromversorgung
• Nur das spezielle rote Batteriekabel und
Massekabel ([RD-223] und [RD-222])
(Sonderzubehör) verwenden. Das Batteriekabel
direkt an den Pluspol (+) der Wagenbatterie und
das Massekabel an Karosseriemasse anschließen.
Wenn nur einer dieser Anschlüsse vorgenommen
wird, kann eine Sicherung durchbrennen.
1. Führen Sie das Batteriekabel vom
Motorraum in den Fahrgastraum.
• Nachdem alle Verkabelungen am Verstärker
ausgeführt worden sind, verbinden Sie die
Batterie-Kabelklemme des Verstärkers mit
der positiven (+) Klemme der Batterie.
[RD-223]
[RD-222]
2. Verdrillen Sie Batteriekabel,
Massekabel und System-
Fernbedienungskabel.
3. Bringen Sie Kabelschuhe an den
Kabelenden an. Kontaktzungen
nicht mitgeliefert.
• Mit einer Zange o.Ä. die Kontaktzungen am
Draht festklemmen.
4. Die Drähte an die Klemme
anschließen.
• Beftestigen Sie die Drähte sicher mit den
Klemmenschrauben.
WARNUNG
Wenn das Batteriekabel mit den Klemmenschrauben
nicht richtig befestigt wird, kann der
Klemmenbereich heiß werden, wodurch Schäden
und Verletzungen, wie Verbrennungen, verursacht
werden können.
Zusammendrehen
Kontaktzunge
Kontaktzunge
Batteriekabel
Erdungskabel
GND-Anschluss
Stromversorgung
Batteriekabel
System-Fernbedienungs-
anschluss
System-Fernbedie-
nungskabel
Erdungskabel
Sicherung (30 A)
Innere des
Fahrzeugs
Bohren Sie ein
Loch mit einem
Durchmesser von
8 mm in den
Fahrzeugrahmen.
Setzen Sie die O-Ring-
Gummidich-tung in den
Fahrzeugrahmen ein.
Pluspol
Motorraum
Sicherung (30 A)
Innere des
Fahrzeugs
Bohren Sie ein
Loch mit einem
Durchmesser von
14 mm in den
Fahrzeugrahmen.
Setzen Sie die O-Ring-
Gummidich-tung in den
Fahrzeugrahmen ein.
Pluspol
Sicherung (30 A)
Motorraum
