3

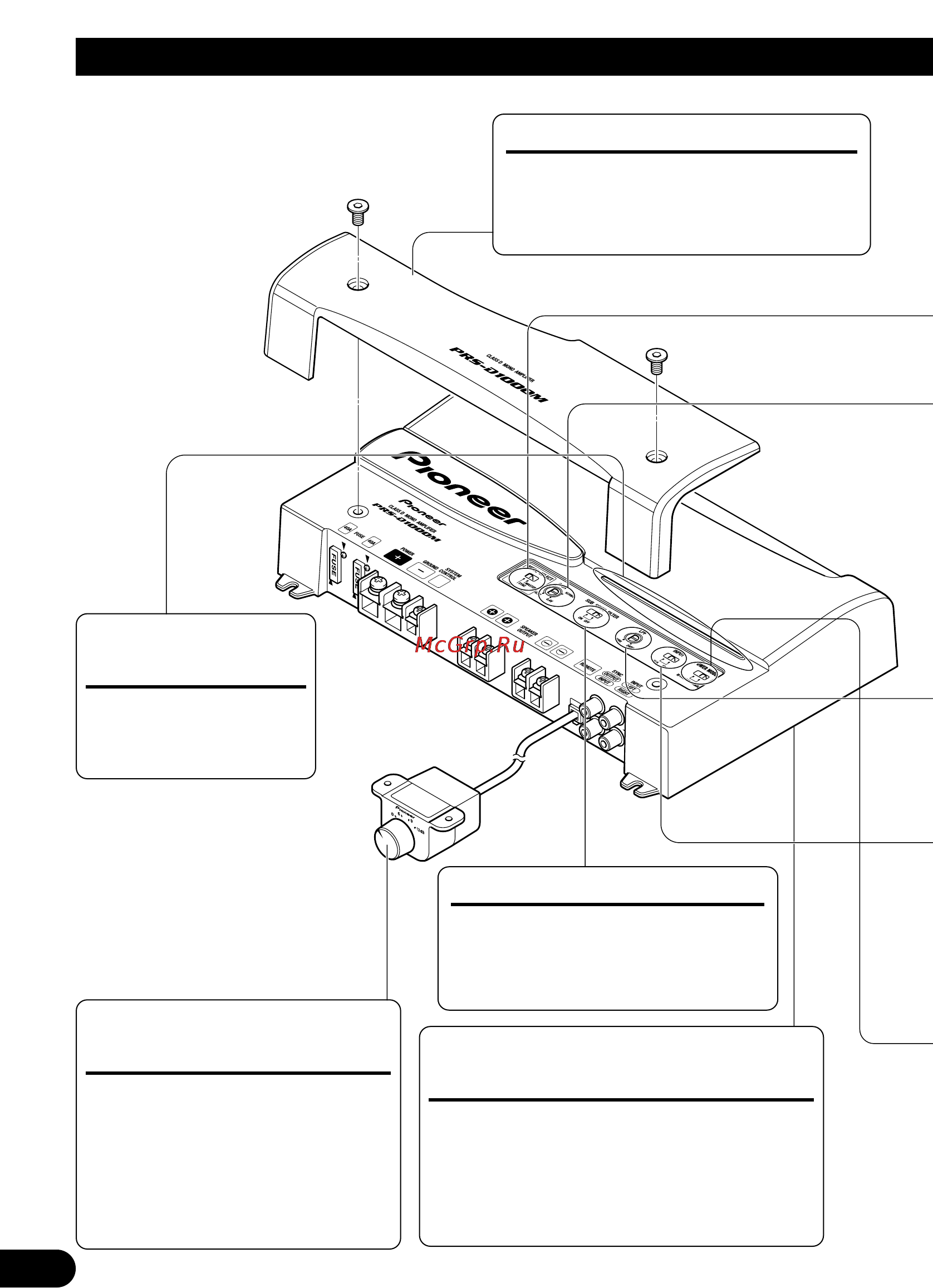

Réglage de l’appareil
Témoin
d’alimentation
Ce témoin s’éclaire
lorsque l’amplificateur
est sous tension.
Interrupteur BFC (Commande de
fréquence de battement)
L’interrupteur BFC se trouve sous l’appareil.
Si vous entendez un battement pendant
l’écoute d’une transmission MW/LW
(PO/GO) avec votre autoradio, changer la
position de l’interrupteur BFC en utilisant un
petit tournevis standard.
Couvre-bornes
Avant de mettre l’appareil en place,
dévissez les vis avec un tournevis à
pointe hexagonale de 4 mm et retirez le
couvre-bornes.
Commande de l’accentua-
tion des graves
Vous pouvez choisir un niveau
d’accentuation de 0, 6, 9 ou 12 dB.
Pour connaître la manière de relier
le boîtier de télécommande
d’accentuation des graves à
l’amplificateur, reportez-vous à la
section “Schéma de raccordement”.
Sélecteur infrasonore
Le filtre infrasonore coupe les
fréquences inférieures à 20 Hz afin de
supprimer les vibrations indésirables et
de réduire les pertes de puissance.
