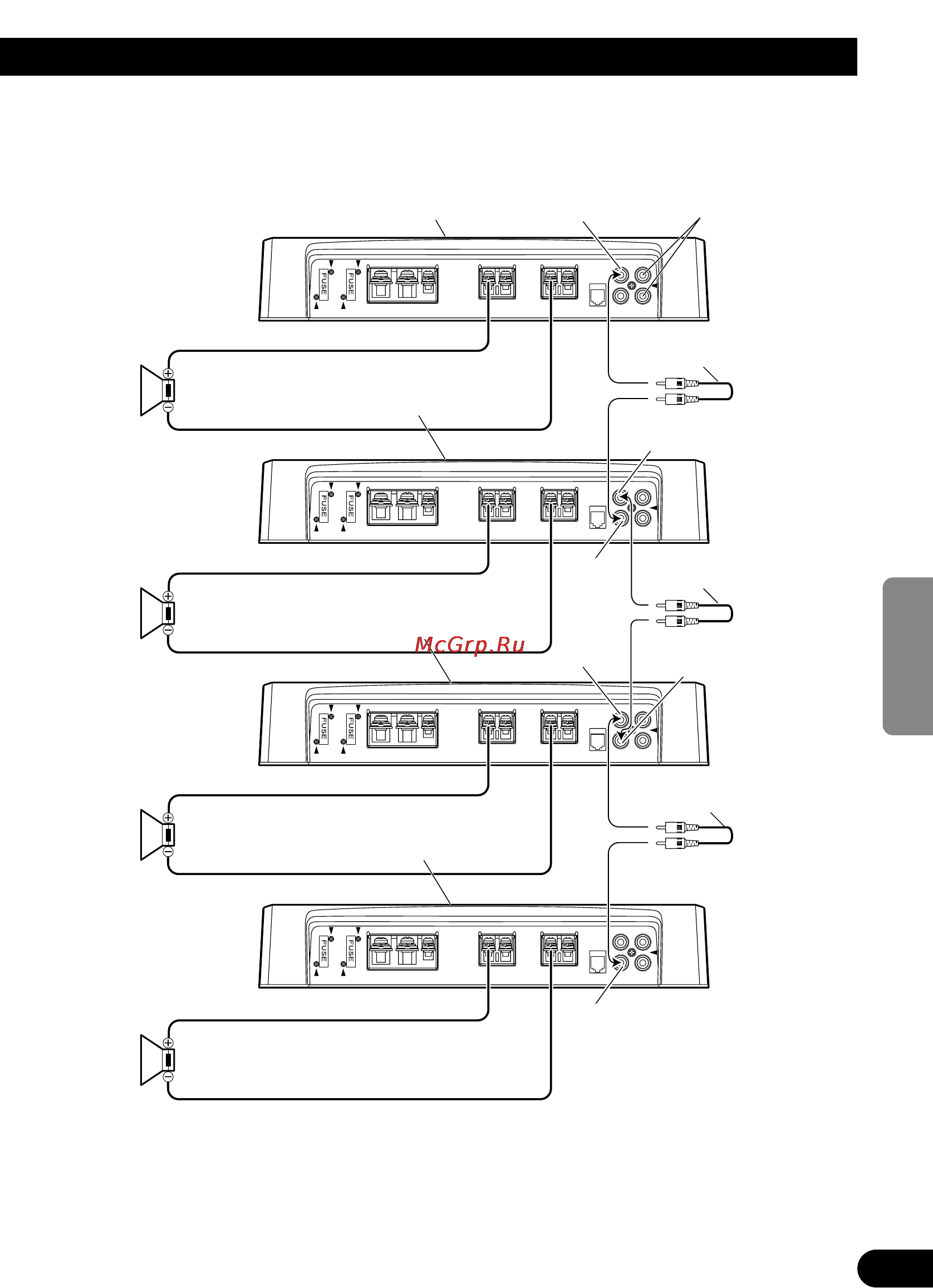

Quatre amplificateurs
• Utilisez des haut-parleurs avec une impédance comprise entre 1 Ω et 8 Ω.
• Le réglage du commutateur POWER MODE varie en fonction de l’impédance des enceintes. Reportez-vous
à la section “Réglage de l’appareil” pour plus de détails. Le même réglage est utilisé pour les quatre
amplificateurs. Le même réglage est utilisé pour les quatre amplificateurs.
12
ENGLISH
ESPAÑOL
DEUTSCH
FRANÇAIS
ITALIANO
NEDERLANDS
êìëëäàâ
Le commutateur MODE SELECT
doit être sur la position MASTER.
Connectez à un autoradio.
Pour les détails, référez-vous
à la section “Schéma de
raccordement”.
Connexion de cable munis de prises
Cinch (RCA) (vendus séparément).
Connexion de cable munis de prises
Cinch (RCA) (vendus séparément).
Connexion de cable munis de prises
Cinch (RCA) (vendus séparément).
Le commutateur MODE SELECT
doit être sur la position SYNC.
Le commutateur MODE SELECT
doit être sur la position SYNC.
Le commutateur MODE SELECT
doit être sur la position SYNC.
1 Ω à 8 Ω
SYNC OUTPUT
1 Ω à 8 Ω
1 Ω à 8 Ω
1 Ω à 8 Ω
SYNC INPUT
SYNC
INPUT
SYNC
OUTPUT
SYNC OUTPUT
SYNC INPUT
