7

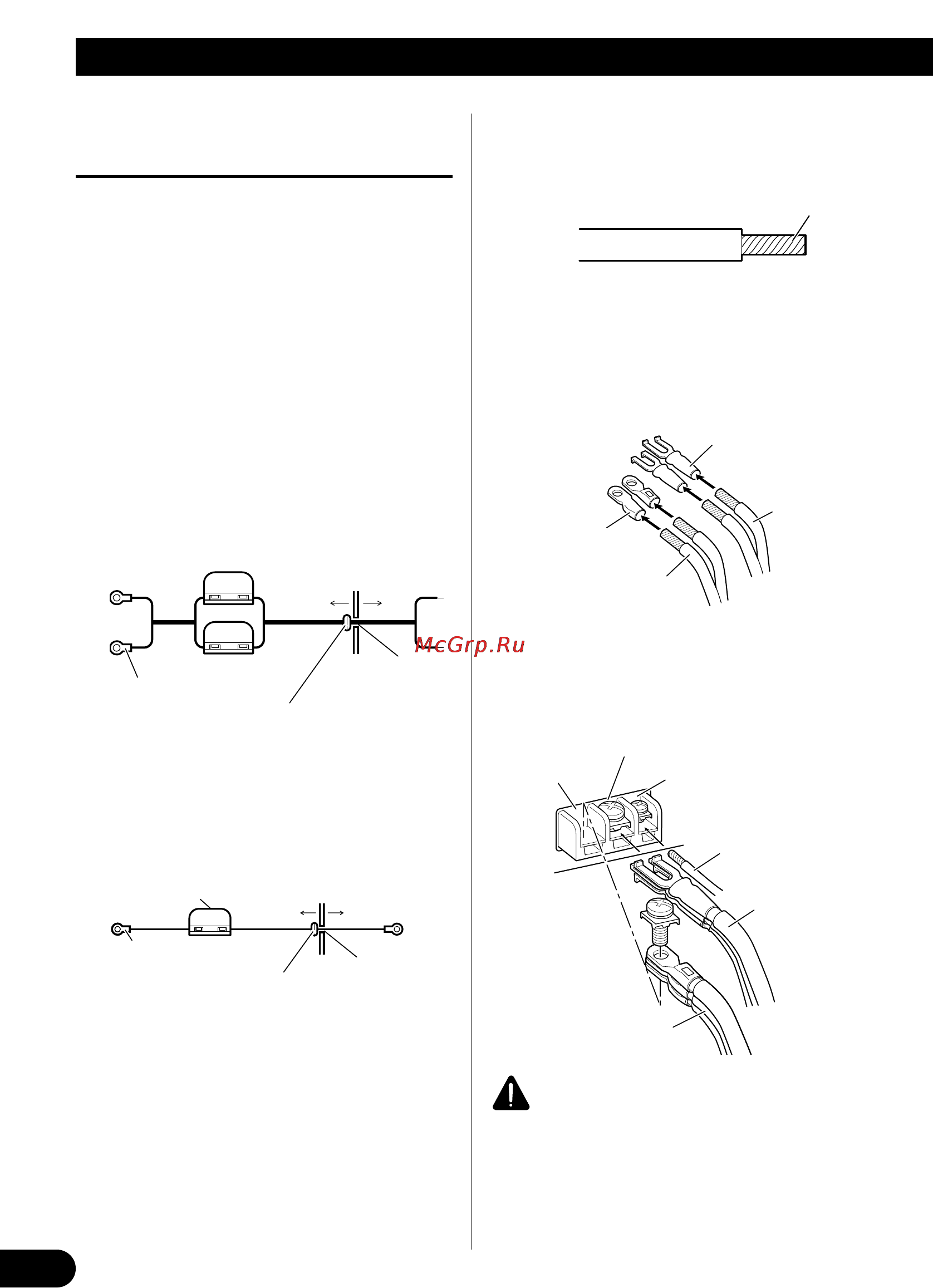

Conexión de la unidad
Conexión del terminal de
alimentación
• Siempre utilice el cable de batería rojo especial y
los cables de tierra ([RD-223] y [RD-222]), ven-
didos separadamente. Conecte el cable de batería
directamente al terminal positivo de la batería del
vehículo (+) y el cable de tierra a la carrocería del
vehículo. Existe el riesgo de quemado del fusible
si se conecta solamente uno de ellos.
1. Pase el cable de batería desde el
compartimiento del motor al interi-
or del vehículo.
• Luego de hacer todas las otras conexiones al
amplificador, conecte el terminal del conduc-
tor de batería del amplificador al terminal
positivo (+) de la bateria.
[RD-223]
[RD-222]
2. Tuerza el cable de batería, cable de
puesta a tierra y cable de control
remoto del sistema.
3. Fije las orejetas a los extremos de
los cables. Orejetas no suministra-
dos.
• Utilice alicates, etc. para plegar las orejetas a
los cables.
4. Conecte los cables al terminal.
• Fijar los cables firmemente utilizando los
tornillos para terminales.
ADVERTENCIA
Dejar de apretar firmemente el cable de puesta a
tierra al terminal usando los tornillos para terminales
podría causar el sobrecalentamiento del área de los
terminales, así como podría causar daños y lesiones
incluyendo pequeñas quemaduras.
Terminal GND
Terminal
POWER
Cable de batería
Terminal de control
remoto del sistema
Cable del control
remoto del sistema
Cable de puesta
a tierra
Cable de batería
Cable de
puesta a tierra
Tuérzala
Orejeta
Orejeta
Fusible (30 A)
Comparti-
miento del
motor
Interior del
vehículo
Perfore un orifi-
cio de 14 mm en
la carrocería del
vehículo.
Inserte el ojal de caucho
de la junta tórica en la
corrocería del vehículo.
Terminal positivo
Fusible (30 A)
Fusible (30 A)
Comparti-
miento del
motor
Interior del
vehículo
Perfore un orifi-
cio de 8 mm en
la carrocería del
vehículo.
Inserte el ojal de caucho
de la junta tórica en la
corrocería del vehículo.
Terminal positivo
