3

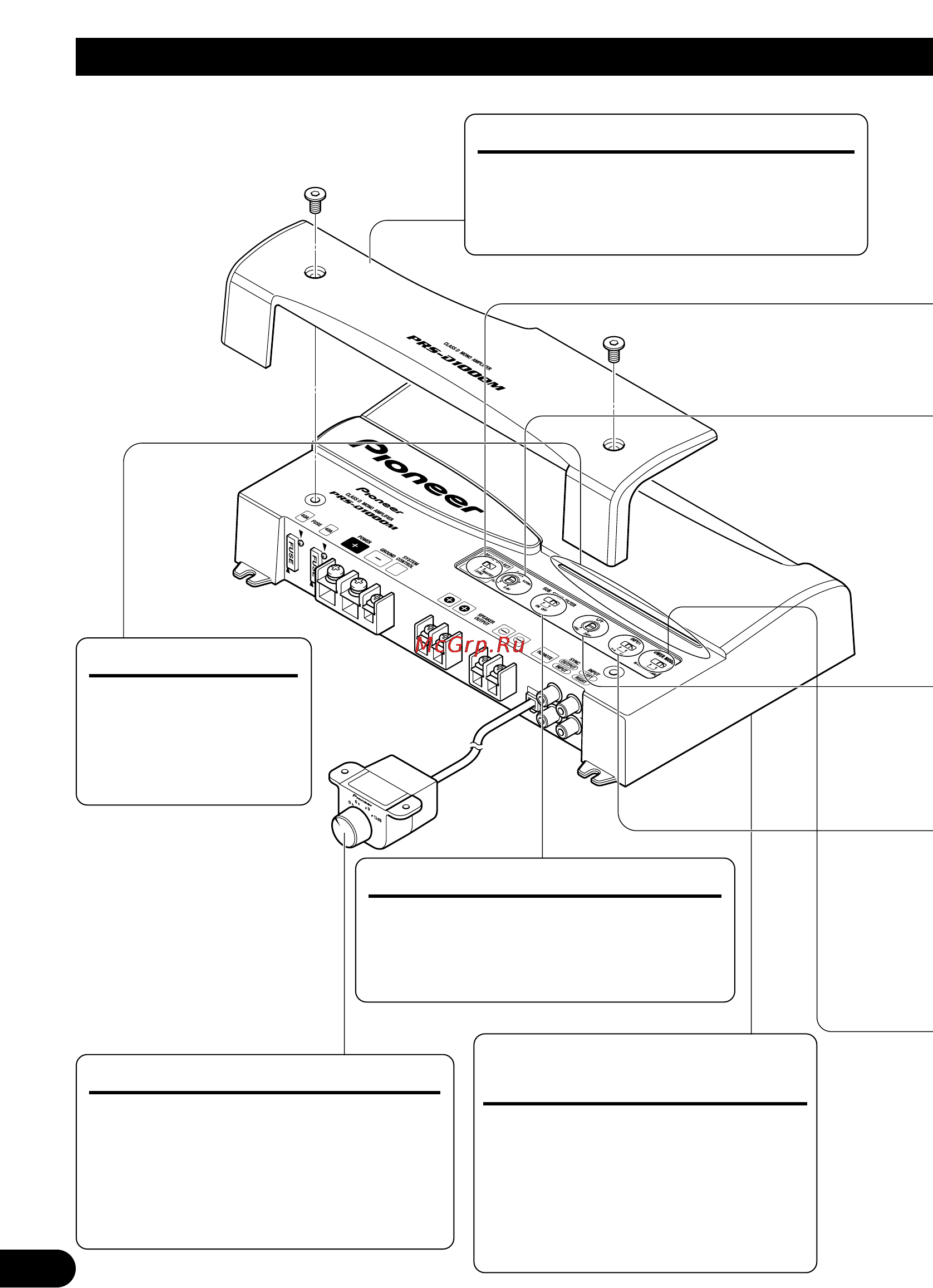

Einstellen dieses Geräts
Stromanzeige
Die Stromanzeige
leuchtet auf, wenn die
Stromversorgung
eingeschaltet wird.
Interferenzschutzschalter
(BFC)
Der BFC-Schalter befindet sich an der
Unterseite des Geräts. Falls Sie bei
MW/LW-Empfang mit Ihrer Auto-
Stereoanlage Hintergrundgeräusche
vernehmen, stellen Sie den BFC-
Schalter mithilfe eines kleinen
Schraubendrehers ein.
Anschlussabdeckung
Vor der Installation lösen Sie die
Schrauben mit einem 4-mm-
Sechskantschlüssel und nehmen Sie die
Anschlussabdeckung ab.
Bassverstärkungsregler
Als Bassverstärkungspegel können Sie
entweder 0, 6, 9 oder 12 dB wählen.
Anweisungen zum Anschluss der
Bassverstärkungs-Fernbedienung an den
Verstärker finden Sie im Abschnitt
“Anschlussschema”.
Subsonic-Wahlschalter
Der Subsonic-Filter beschneidet nicht
hörbare Frequenzen unter 20 Hz, um
ungewünschte Vibrationen zu eliminieren
und Leistungsverluste zu minimieren.
