7

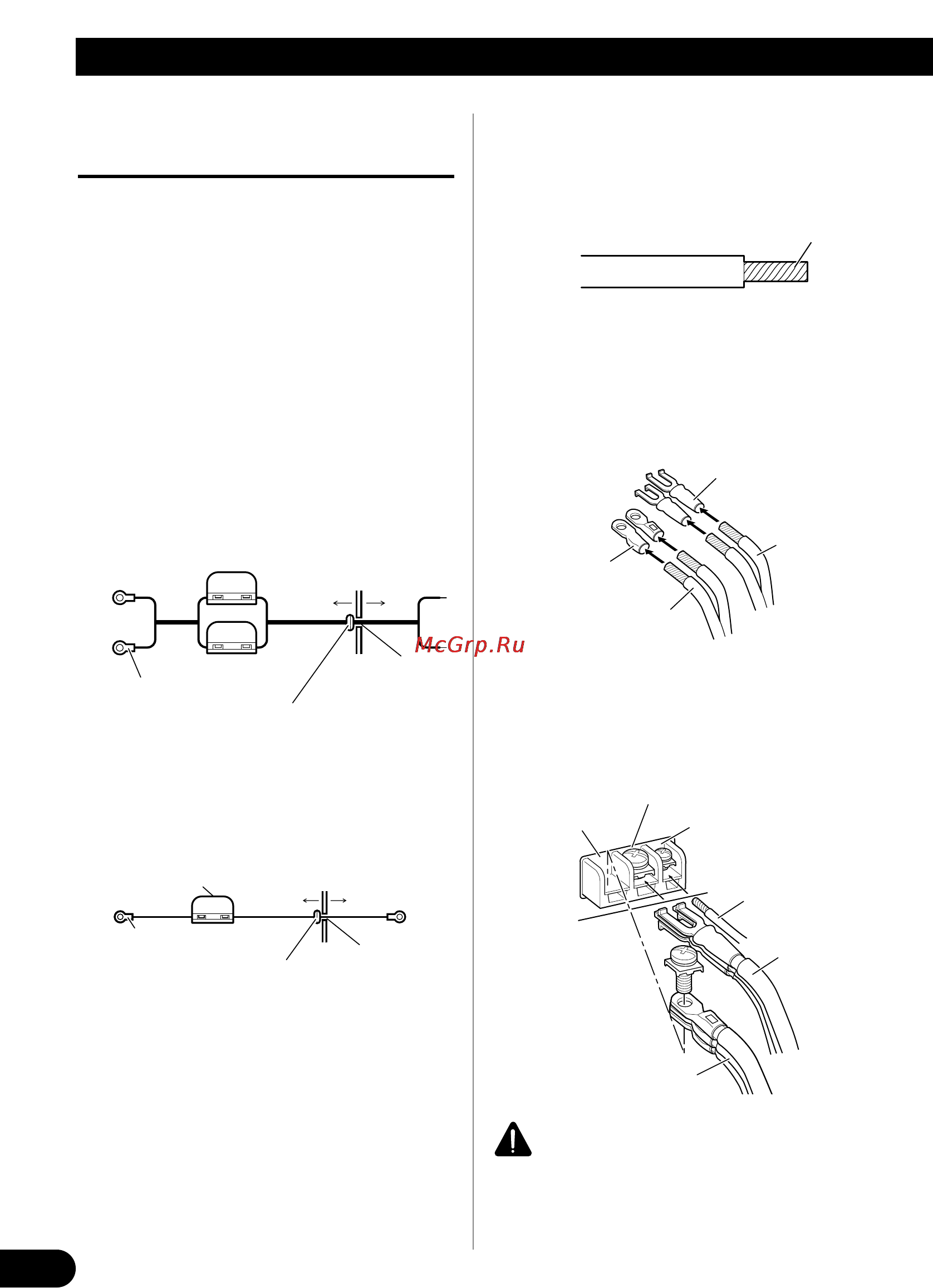

Come collegare l’unità
Come collegare il terminale
dell’alimentazione
• Usare sempre gli speciali cavi rossi per batteria
([RD-223] e [RD-222]), venduti a parte.
Collegare il cavo per la batteria direttamente al
terminale positivo (+) della batteria dell’auto, ed
il cavo per la messa a terra al corpo dell’autovet-
tura. Il collegamento di uno solo di questi
potrebbe causare la bruciatura del fusibile.
1. Far passare il cavo della batteria
dal vano motore all’interno
dell’abitacolo.
• Dopo aver eseguito tutti gli altri collegamenti
all’amplificatore, collegare il terminale del
cavo dell’amplificatore destinato alla batteria
al terminale positivo (+) della batteria.
[RD-223]
[RD-222]
2. Attorcigliare l’estremità del cavo
della batteria, del cavo di messa a
terra, e del cavo di comando a dis-
tanza del sistema.
3. Applicare degli spinotti alle estrem-
ità dei cavi. I capicorda non sono
forniti.
• Usare le pinze, ecc., per raggrinzire i capicor-
da stringendoli ai cavi.
4. Collegare i cavi al morsetto.
• Fissare saldamente i cavi con le viti per
morsetti.
ATTENZIONE
Qualora non si fissi saldamente al terminale il cavo
della batteria al terminale con le apposite viti, l’area
del terminale stesso potrebbe surriscaldarsi divenen-
do quindi eventualmente causa di danneggiamenti e
di lesioni quali, ad esempio, lievi ustioni.
Torcere
Terminale di posizione
Inserire l’occhiello di
gomma della guarnizione
toroidale nella carrozzeria
del veicolo.
Eseguire un
forc da 14 mm
nella carrozze-
ria del veicolo.
Comparti-
meno del
motore
Interno
del
veicolo
Fusibile (30 A)
Terminale di posizione
Inserire l’occhiello di
gomma della guarnizione
toroidale nella carrozzeria
del veicolo.
Eseguire un
forc da 8 mm
nella carrozze-
ria del veicolo.
Comparti-
meno del
motore
Interno
del
veicolo
Fusibile (30 A)
Fusibile (30 A)
Capicorda
Capicorda
Cavo della batteria
Cavo di massa
Cavo della batteria
Terminale
POWER
Cavo di
massa
Terminale GND
Morsetto del telecomando
del sistema
Cavo del
telecomando del
sistema
