Pioneer PRS-D1000M [68/114] Regolazione di questa unità
![Pioneer PRS-D1000M [68/114] Regolazione di questa unità](/views2/1001677/page68/bg44.png)
3

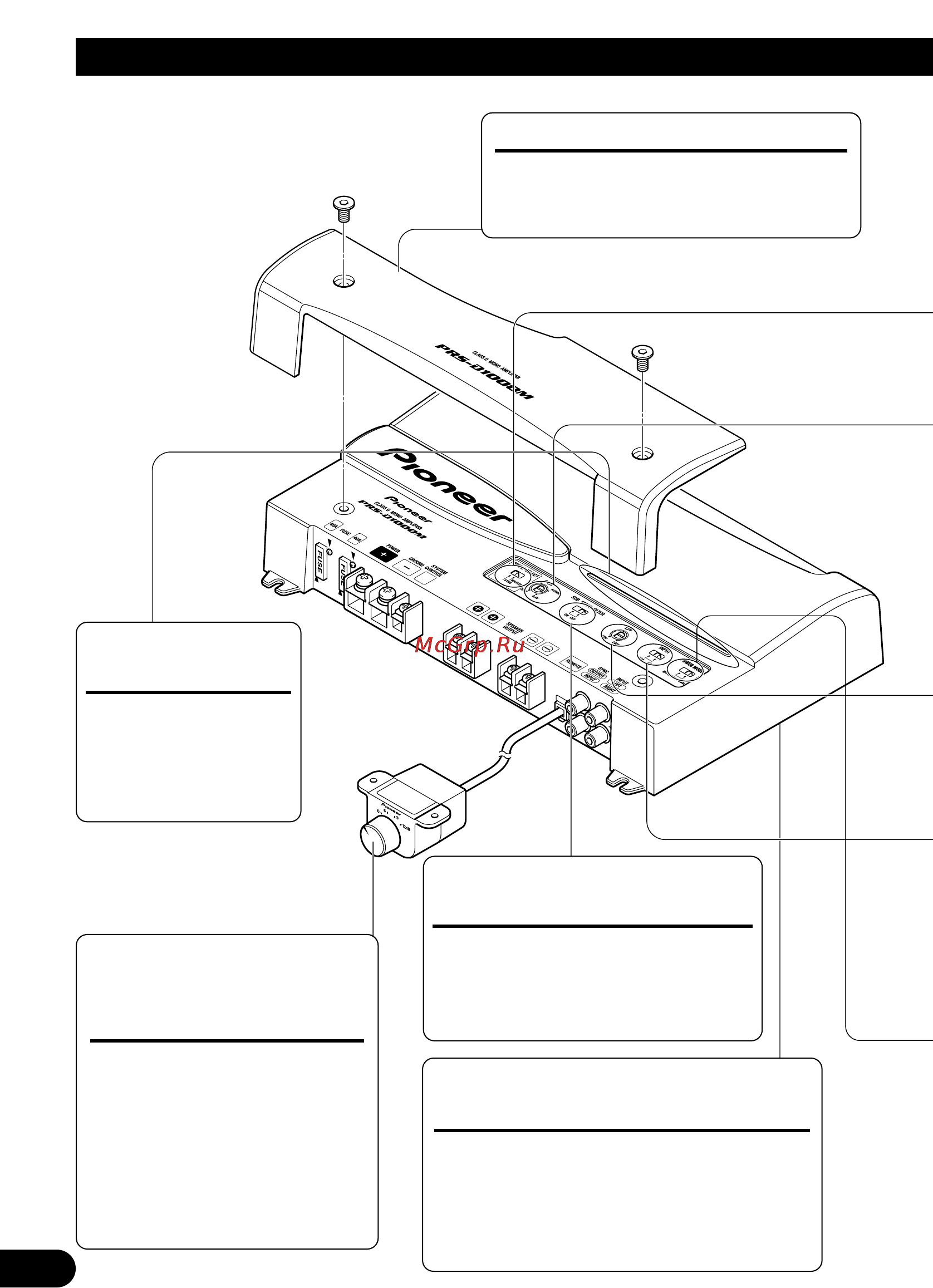

Regolazione di questa unità
Indicatore
dell’alimentazione
L’indicatore
dell’alimentazione
viene illuminato
quando si attiva
l’alimentazione.
Coperchio dei terminali
Prima d’installare l’unità, svitare le viti
con una chiave esagonale da 4mm e
rimuovere il coperchio dei terminali.
Comando di selezione
per l’espansione dei
bassi
Per mezzo di questo comando
si può selezionare tra 0, 6, 9 e
12 dB il livello di espansione
dei bassi.
Per istruzioni sul collegamento
del telecomando di espansione
dei bassi all’amplificatore si
prega di vedere la sezione
“Schema di collegamento”.
Selettore BFC (Beat Frequency
Control)
Il selettore BFC si trova sul fondo dell’u-
nità. Qualora durante l’ascolto di stazioni
MW/LW con l’apparecchio stereo dell’auto
si avverta un battimento, con un piccolo
cacciavite appuntito si suggerisce di cam-
biare la posizione del selettore BFC.
Interruttore di selezione sub-
sonica
Il filtro subsonico taglia le frequenze
inferiori alla soglia di udibilità di 20 Hz,
per eliminare vibrazioni indesiderate e
minimizzare la perdita di potenza.
