Pioneer PRS-D1000M [44/114] Anschluss der einheit
![Pioneer PRS-D1000M [44/114] Anschluss der einheit](/views2/1001677/page44/bg2c.png)

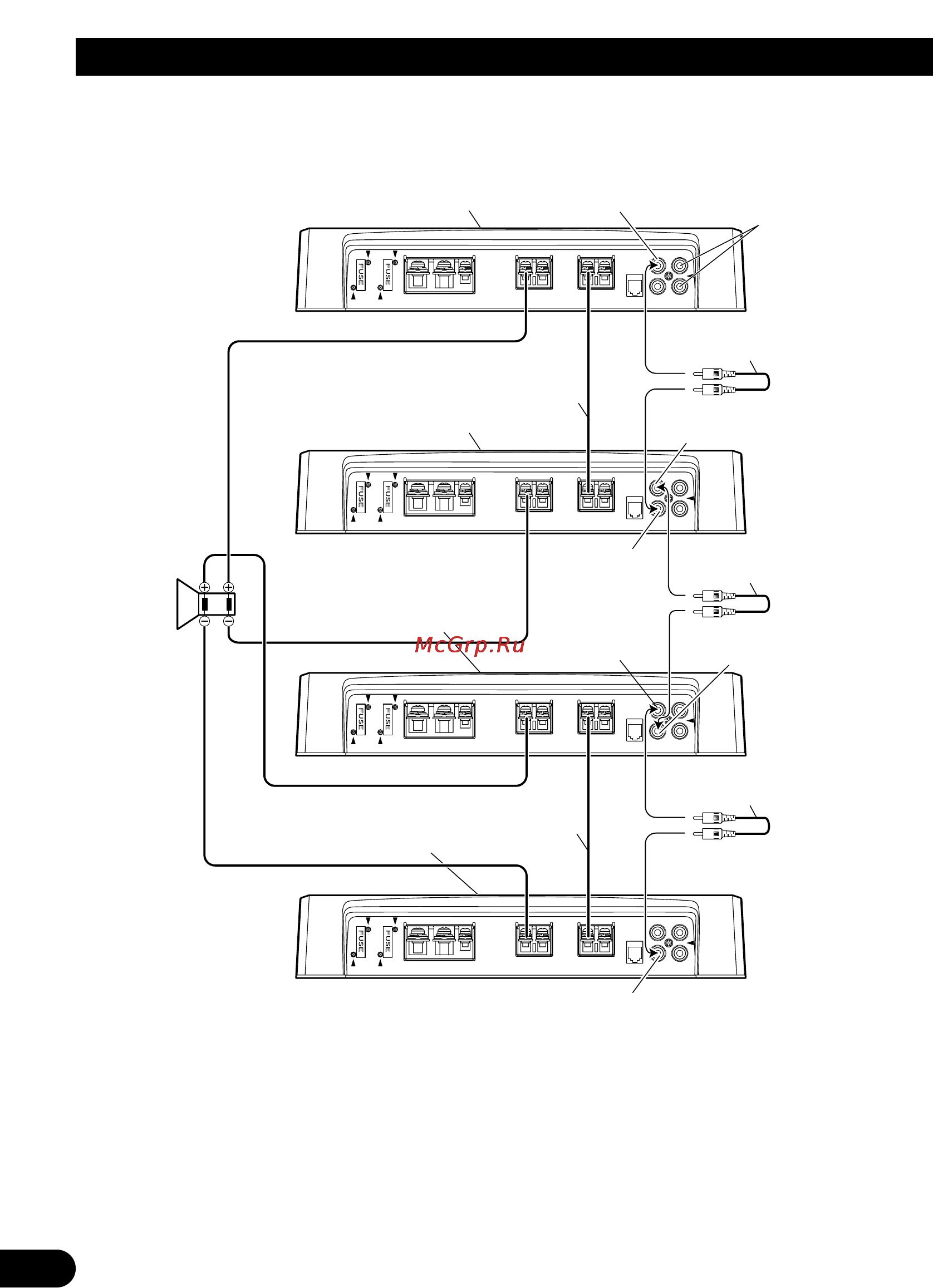

Vier Verstärker (Ex. Brücke)
• Verwenden Sie nur Lautsprecher mit einer Impedanz zwischen 2 Ω und 16 Ω. Im Falle eines Anschlusses
mehrerer Lautsprecher mit einer Brücke vergewissern Sie sich außerdem, dass die synthetische Impedanz
mindestens 2 Ω beträgt.
• Die Einstellung des POWER MODE-Schalters hängt von der Lautsprecherimpedanz ab. Für eine Impedanz
zwischen 2 Ω und weniger als 4 Ω stellen Sie den POWER MODE-Schalter auf HI-CURRENT, für eine
Impedanz zwischen 4 Ω und 16 Ω stellen Sie ihn auf NORMAL. Dieselbe Einstellung wird für vier
Verstärker verwendet.
• Zum Schalten auf den Modus SYNC INV muss das Siegel über dem MODE SELECT Schalter abgezogen
werden, um Zugang zum SYNC INV-Schalter zu erhalten. Ziehen Sie das Siegel ab, nachdem Sie sich
vergewissert haben, dass die Anschlüsse stimmen.
11
Anschluss der Einheit
Der MODE SELECT-Schalter muss sich
in der Position MASTER befinden.
Anschlusskabel mit RCA-Stiftsteckern
(im Handel erhältlich).
Der MODE SELECT-Schalter muss sich
in der Position SYNC INV befinden.
Mit Auto-Stereoanlage
verbinden.
Bezüglich Einzelheiten siehe
Abschnitt “Anschlussschema”.
Der MODE SELECT-Schalter muss sich
in der Position SYNC INV befinden.
Der MODE SELECT-Schalter muss sich in
der Position SYNC INV befinden.
Anschlusskabel mit RCA-Stiftsteckern
(im Handel erhältlich).
Anschlusskabel mit RCA-Stiftsteckern
(im Handel erhältlich).
Anschluss eines
Lautsprecherkabels
(im Handel erhältlich).
Anschluss eines
Lautsprecherkab
els (im Handel
erhältlich).
2 Ω bis 16 Ω
SYNC OUTPUT
SYNC INPUT
SYNC OUTPUT
SYNC INPUT
SYNC INPUT
SYNC OUTPUT
