8

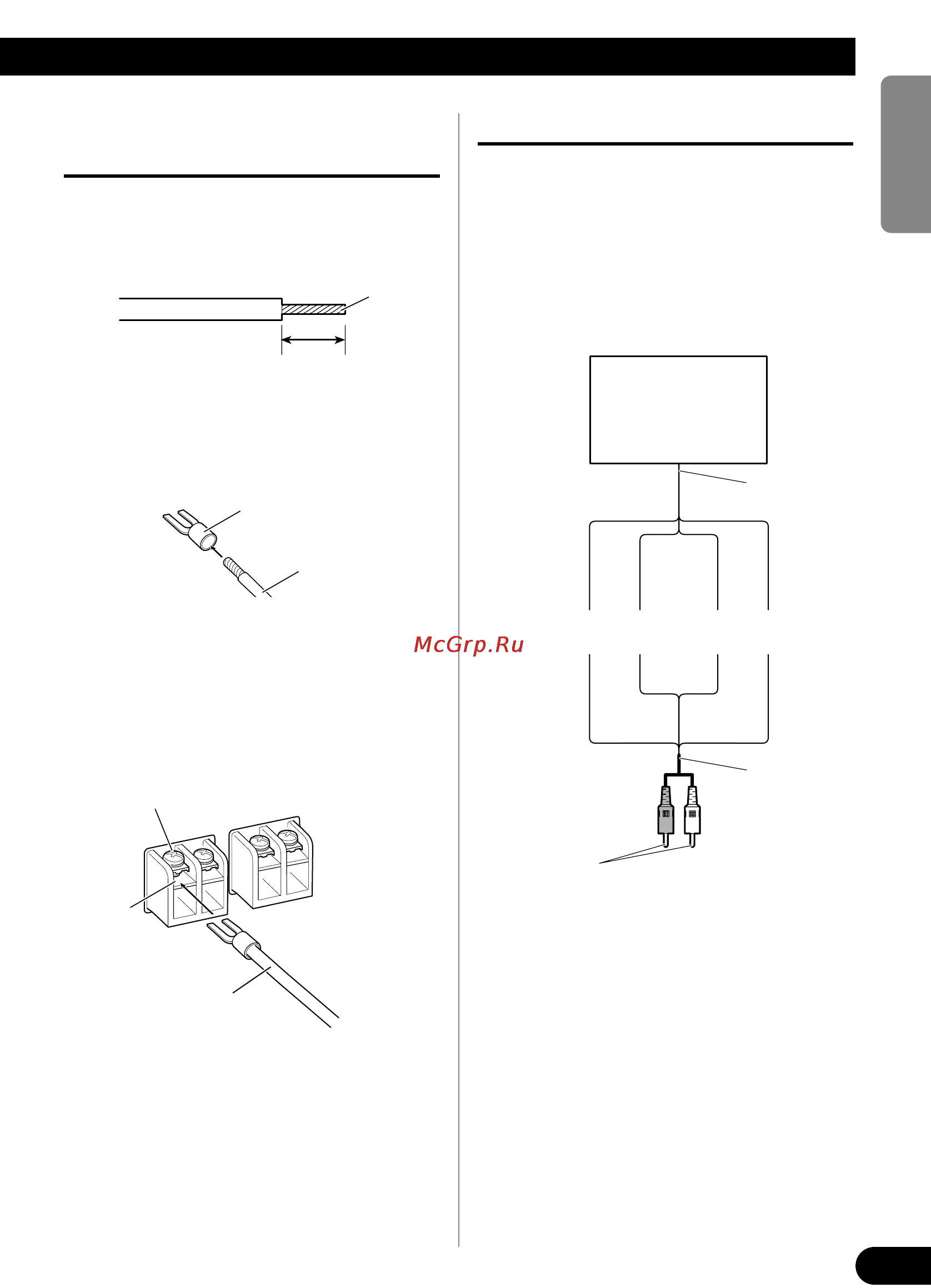

Connecting the Speaker Output
Terminals
1. Expose the end of the speaker wires
using nippers or a cutter by about
10 mm and twist.
2. Attach lugs to speaker wire ends.
Lugs not supplied.
• Use pliers, etc., to crimp lugs to wires.
3. Connect the speaker wires to the
speaker output terminals.
• Fix the speaker wires securely with the termi-
nal screws.
Using the Speaker Input
Connect the car stereo speaker output
wires to the amplifier using the supplied
speaker input wire with RCA pin cord.
• Slide the input switch to the right.
7 Connections when using the speaker
input
• As a result of connecting the car stereo speaker
output wire to the amplifier, the power of the
amplifier is turned on automatically when the car
stereo is turned on. It is not necessary to connect
the system remote control wire in this case.
• In the case the amplifier and head unit are con-
nected using a speaker input wire with RCA pin
cord, the amplifier power is only turned on when
one amplifier is being used. If two or more ampli-
fiers are synchronously connected in combina-
tion, connect the head unit and all of the ampli-
fiers with the system remote control wire.
Note:
• Connect the system remote control wire when the
power of the amplifier is not to be turned on
when the car stereo is turned on.
10 mm
Twist
Speaker wire
Lug
Speaker
output
terminal
Terminal screw
Speaker wire
Speaker
output
Car Stereo
Speaker input
wire with RCA
pin cord
To RCA input
jack of this unit.
White: Black: Black: Red:
Left + Left ≠ Right ≠ Right +
