Come collegare l’unità
Collegamento dei cavi d’altoparlanti
Collegare i cavi degli altoparlanti e fare scorrere i selettori MODE SELECT e POWER MODE in accordo alla
configurazione mostrata nelle figure riportate qui sotto e nella pagina successiva.
• In caso di combinazione di due o più amplificatori sincronizzati si raccomanda di utilizzare solo questi ulti-
mi. Questi non devono tuttavia essere usati congiuntamente ad altri amplificatori.
• In caso di combinazione di due o più amplificatori sincronizzati, di quello che per mezzo del commutatore
MODE SELECT sia stato configurato come MASTER si raccomanda di impostare il controllo di guadagno,
la selezione subsonica, il controllo della frequenza di taglio del filtro passa-basso e il controllo di potenzia-
mento dei bassi. Queste impostazioni sono inefficaci se eseguite per gli amplificatori impostati su SYNC o
su SYNC INV.
PRECAUZIONE
NON installare o usare questo amplificatore collegandovi in parallelo altoparlanti da 2 Ω o meno in modo da
ottenere un collegamento a ponte da 1 Ω o meno (diagramma B).
Effettuando impropriamente i collegamenti in parallelo, si può provocare fumo, surriscaldamento o danni
all’amplificatore. Inoltre, la superficie dell’amplificatore può riscaldarsi al punto da causare lievi ustioni.
Per installare o impiegare correttamente un collegamento in parallelo ed ottenere un carico da 2 Ω si sug-
gerisce di collegare in parallelo due altoparlanti da 4 Ω con i terminali positivo sinistro e negativo destro (dia-
gramma A) oppure d’impiegare un singolo altoparlante da 2 Ω.
Se l’impedenza artificiale è compresa tra 2
Ω
e meno di 4
Ω
è necessario fare scorrere il commutatore POWER
MODE nella posizione HI-CURRENT.
Inoltre, per ulteriori informazioni sulla corretta procedura di collegamento si rimanda al manuale d’istruzioni
degli altoparlanti.
Amplificatore singolo
• Impiegare altoparlanti con impedenza compresa tra 1
Ω
e 8
Ω
.
• L’impostazione del selettore POWER MODE varia in funzione dell’impedenza degli altoparlanti. Per mag-
giori informazioni in merito si rimanda alla sezione “Regolazione di questa unità”.
Da collegare all’impianto stereo
del veicolo. Per dettagli in merito si
prega di vedere la sezione “Schema
di collegamento”.
Il commutatore MODE
SELECT deve trovarsi nella
posizione MASTER.

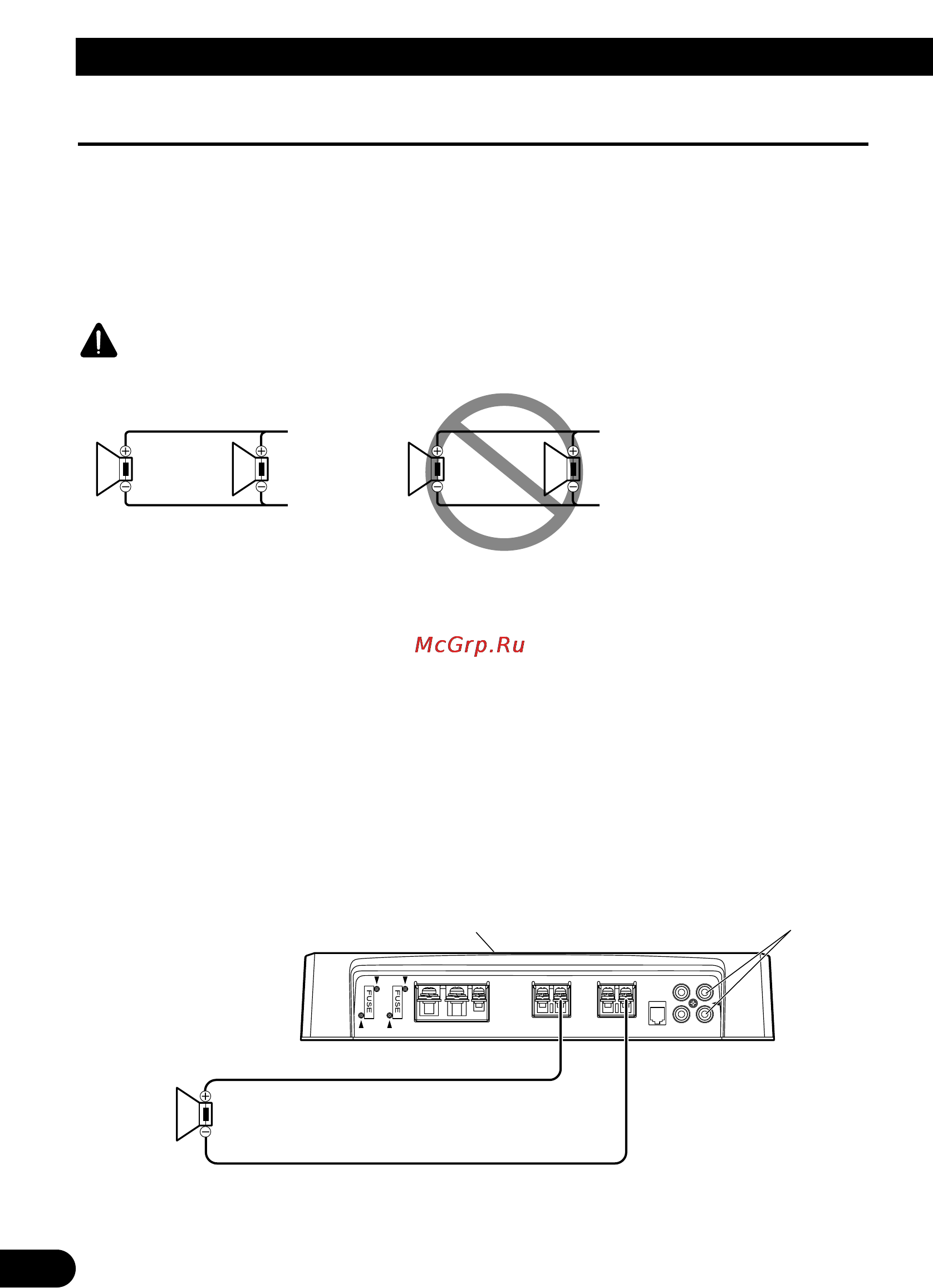

Diagramma A - Appropriato Diagramma B - Non appropriato
Alto-parlante
da 4 Ω
Alto-
parlante
da 2 Ω
Collegamento in parallelo da 2
Ω
Collegamento in parallelo da 1
Ω
Alto-parlante
da 4 Ω
Alto-parlante
da 2 Ω
da 1
Ω
a 8
Ω
