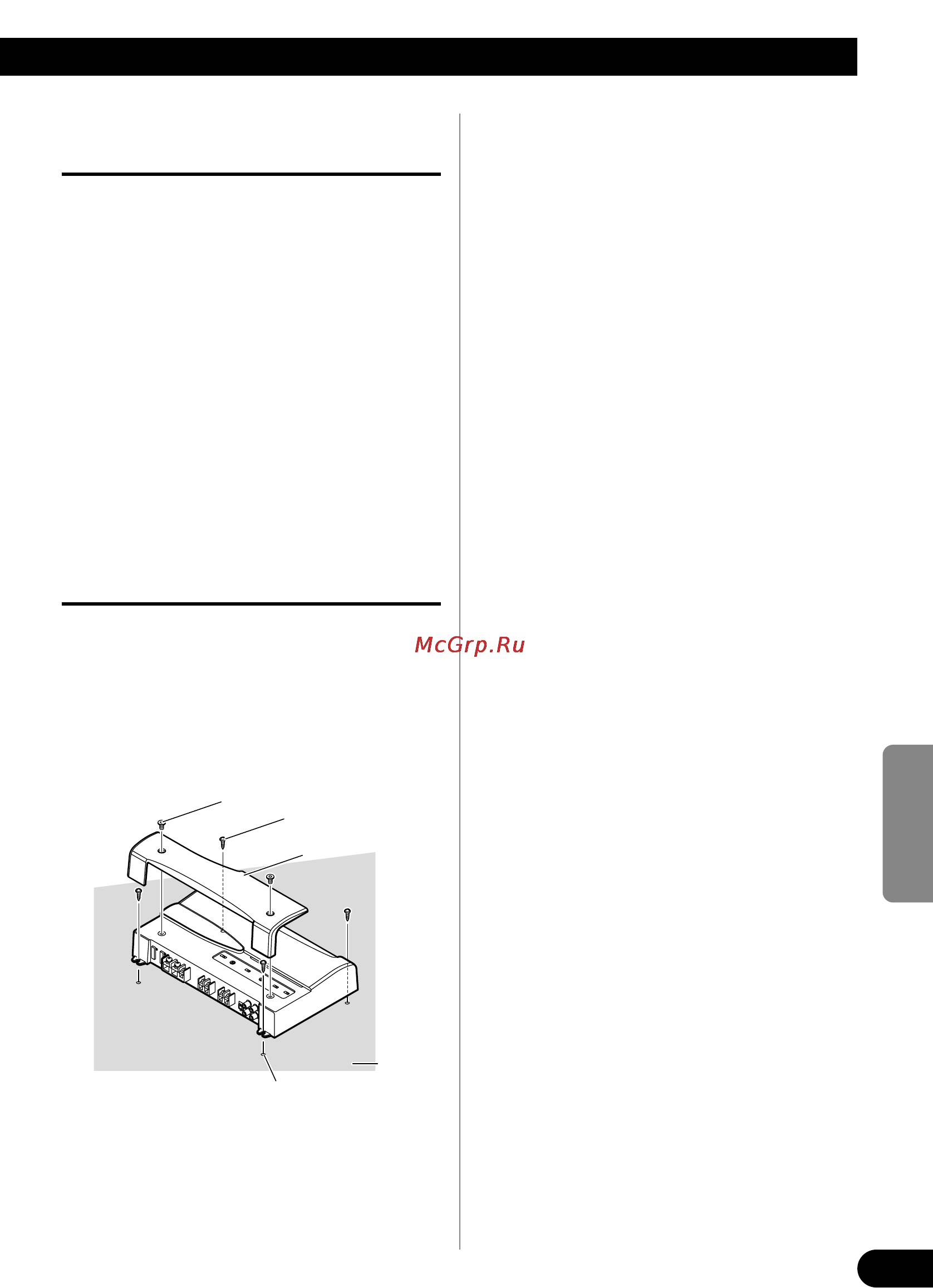

Esempio dell’installazione sul
pavimento oppure sullo chassis
1. Posizionare l’amplificatore dove
deve essere installato. Inserire le viti
autofilettanti fornite (4 × 18 mm)
nei fori delle viti. Spingere le viti
con un cacciavite per fare dei segni
dove i fori dell’installazione devono
essere fatti.
2. Eseguire dei fori del diametro di
2,5 mm al punto marcato ed instal-
lare l’amplificatore, sia su tappeto,
sia direttamente sullo chassis.
Riapplicazione del coperchio dei
terminali
1. Allineare il coperchio dei terminali
all’unità ed inserire le viti.
2. Serrare bene le viti con la chiave
esagonale da 4 mm.
Eseguire dei fori del
diametro di 2,5 mm
Viti autofilettanti
(4 × 18 mm)
Pavimento
oppure
chassis
Vite
Coperchio dei terminali
