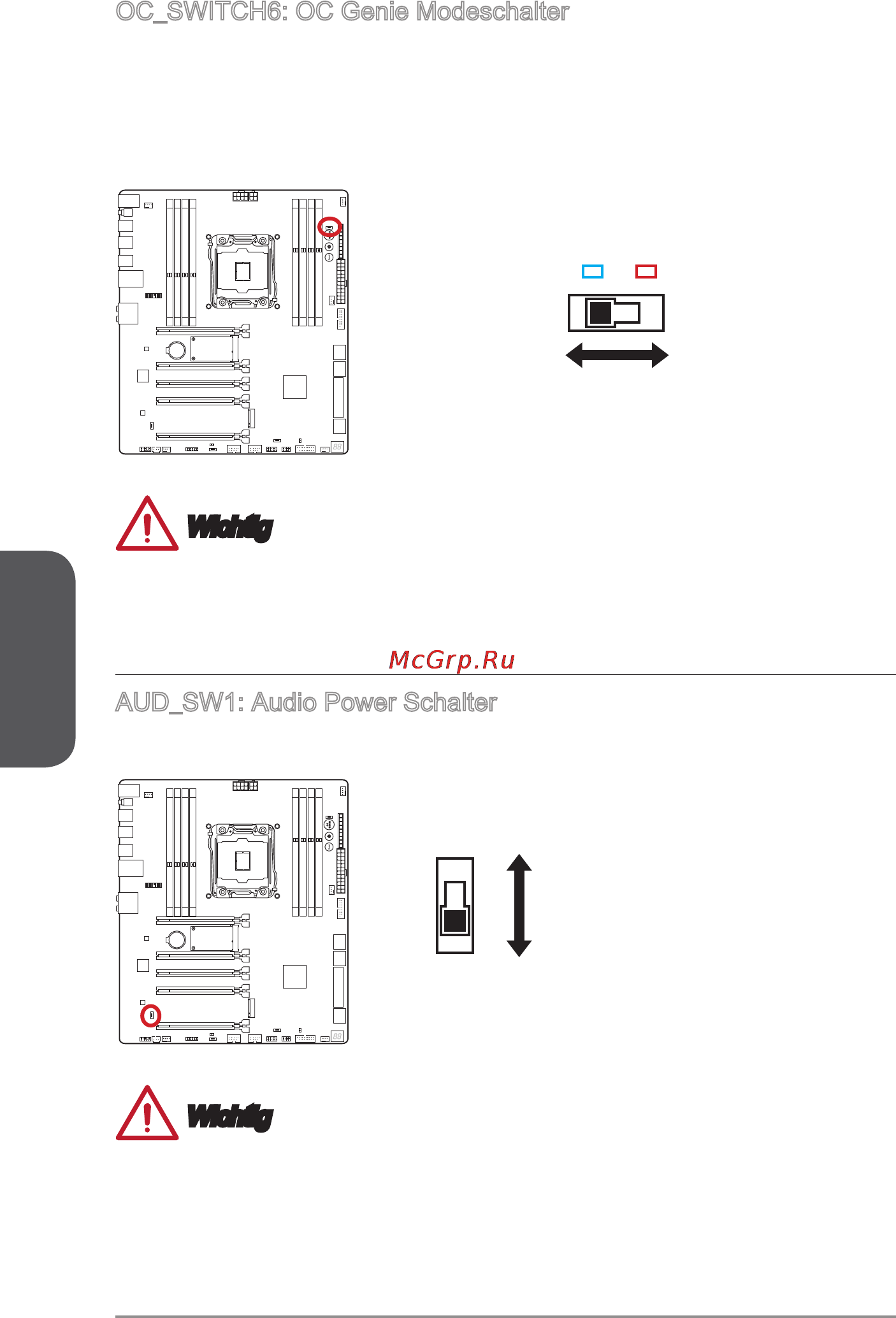

OC_SWITCH6: OC Genie Modeschalter
Dieser Schalter bietet zwei Übertaktung-Modi (Gear 1 und Gear 2) für den OC
Genie Betrieb. Wenn Sie die OC Genie-Taste drücken, wird die Übertaktung
nach der Einstellung dieses Schalters ausgeführt. Der Gear 1 Modus ist die
Standardeinstellung. Die Übertaktungsfrequenz der CPU/ des Systems im Gear 2
Modus ist höher als im Gear 1 Modus.
Rot LED
Gear 1
(Standardwert)
Gear 2
Blau LED
Wichtig
•
Gear 1 Modus: Für normale Benutzer unter Verwendung von Original-Lüfter.
•
Gear 2 Modus: Für OC-Benutzer, die eine bessere Wärmeabfuhr wie
Flüssigkeitskühlung oder kundenspezische Lüfter verwenden.
AUD_SW1: Audio Power Schalter
Dieser Schalter legt die Stromquelle für die rückseitigen Audio-Anschlüsse fest.
Direkte Stromversorgung Modus
Bordstromversorgung Modus
(Standardwert)
Wichtig
•
Vor dem Umschalten auf "Direct Power mode", stellen Sie sicher, dass der “Direct
Audio Power Anschluss” (AUDPWR1) an die Spannungsversorgung angeschlossen
wird.
•
Verwenden Sie den Audio Power Schalter nicht während das System eingeschaltet
ist. Die Hauptplatine kann dadurch beschädigt werden.
