Tasten
Das Motherboard verfügt über zahlreiche On-Board-Tasten, um verschiedene
Funktionen zu steuern. Dieser Abschnitt beschreibt, wie man die Funktionen des
Motherboards durch den Gebrauch der Taste ändert.

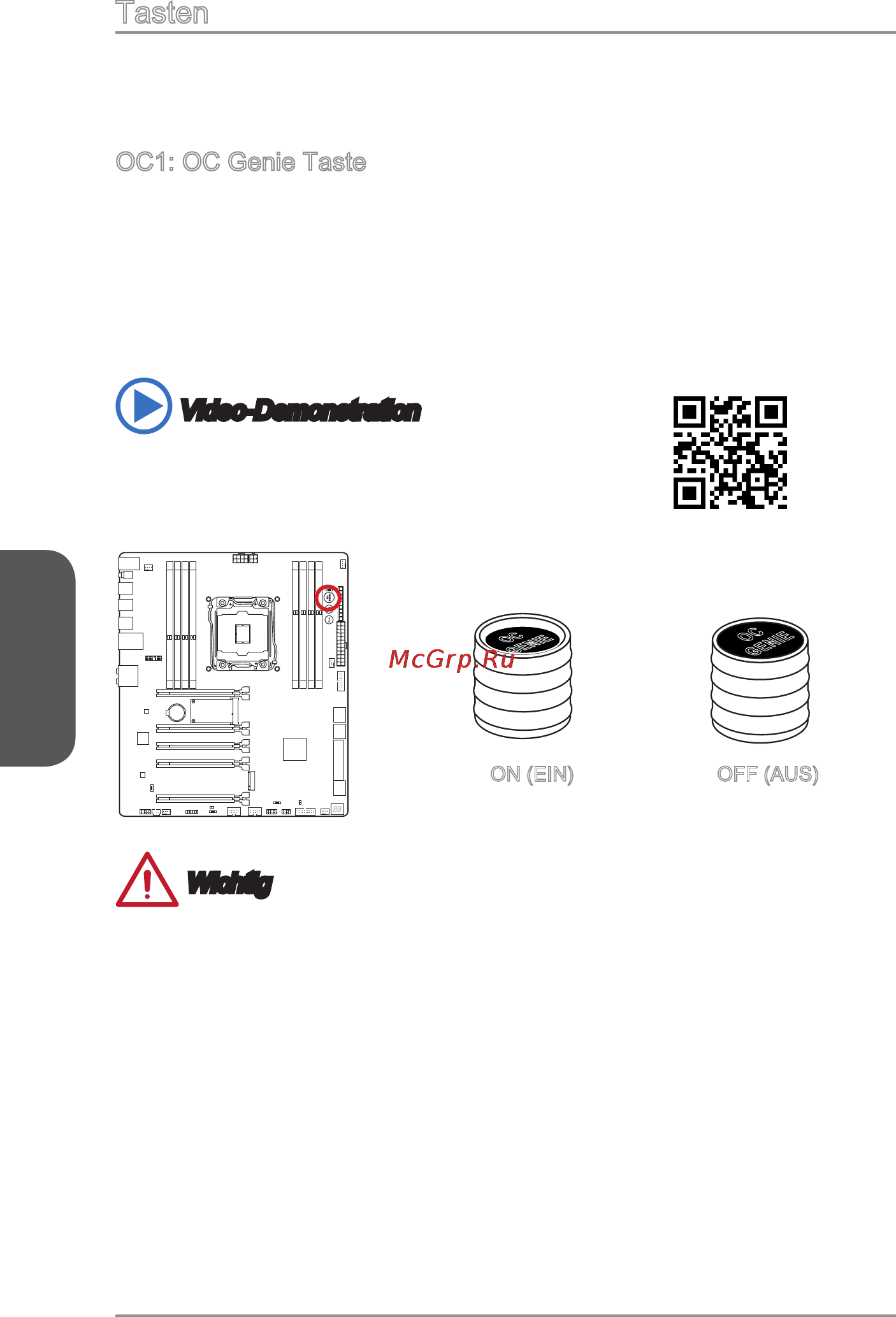

OC1: OC Genie Taste
Diese Taste dient zur automatischen Übertaktung des Systems. Zum Aktivieren
von OC Genie, betätigen Sie die Taste (ON), während sich das System im
ausgeschalteten Zustand bendet. Beim nächsten Systemstart wird der Prozessor
automatisch mit den optimalen Werten übertaktet. Um OC Genie zu deaktivieren,
betätigen Sie die Taste (OFF), während sich das System im ausgeschalteten
Zustand bendet. Die Kongurationsparameter werden dann auf die Default-Werte
zurückgesetzt.
Video-Demonstration
Anhand dieses Videos an untenstehender Adresse erfahren
Sie, wie Sie die OC Genie-Taste verwenden.
http://youtu.be/nIpRvWkUazg
OC
GENIE
OC
GENIE
ON (EIN) OFF (AUS)
Wichtig
•
Dieses Motherboard bietet zwei Möglichkeiten, um OC Genie zu aktivieren:
Drücken Sie die physische OC Genie Taste auf dem Motherboard, oder klicken Sie
auf den virtuellen OC Genie Taste im BIOS. Sie können festlegen, wie OC Genie
mit dem “OC Genie Function Control” im BIOS aktiviert werden.
•
Bitte installieren Sie DDR4 2133 oder schnelleren Hauptspeicher sowie hochwertige
Kühler wenn Sie OC Genie einsetzen.
•
MSI gibt keine Garantie auf den Übertaktungsbereich und auf eventuelle Schäden,
die durch eine Übertaktung entstehen können.
•
OC Genie kann im BIOS deaktiviert werden. Der BIOS-Bereich dieses Handbuchs
gibt darüber Auskunft.
•
Der Einsatz von OC Genie erfolgt auf eigene Gefahr. Übertaktungserfolge werden
von MSI nicht garantiert.
•
Für eine erfolgreiche OC Genie Nutzung werden MSI-Komponenten empfohlen.
