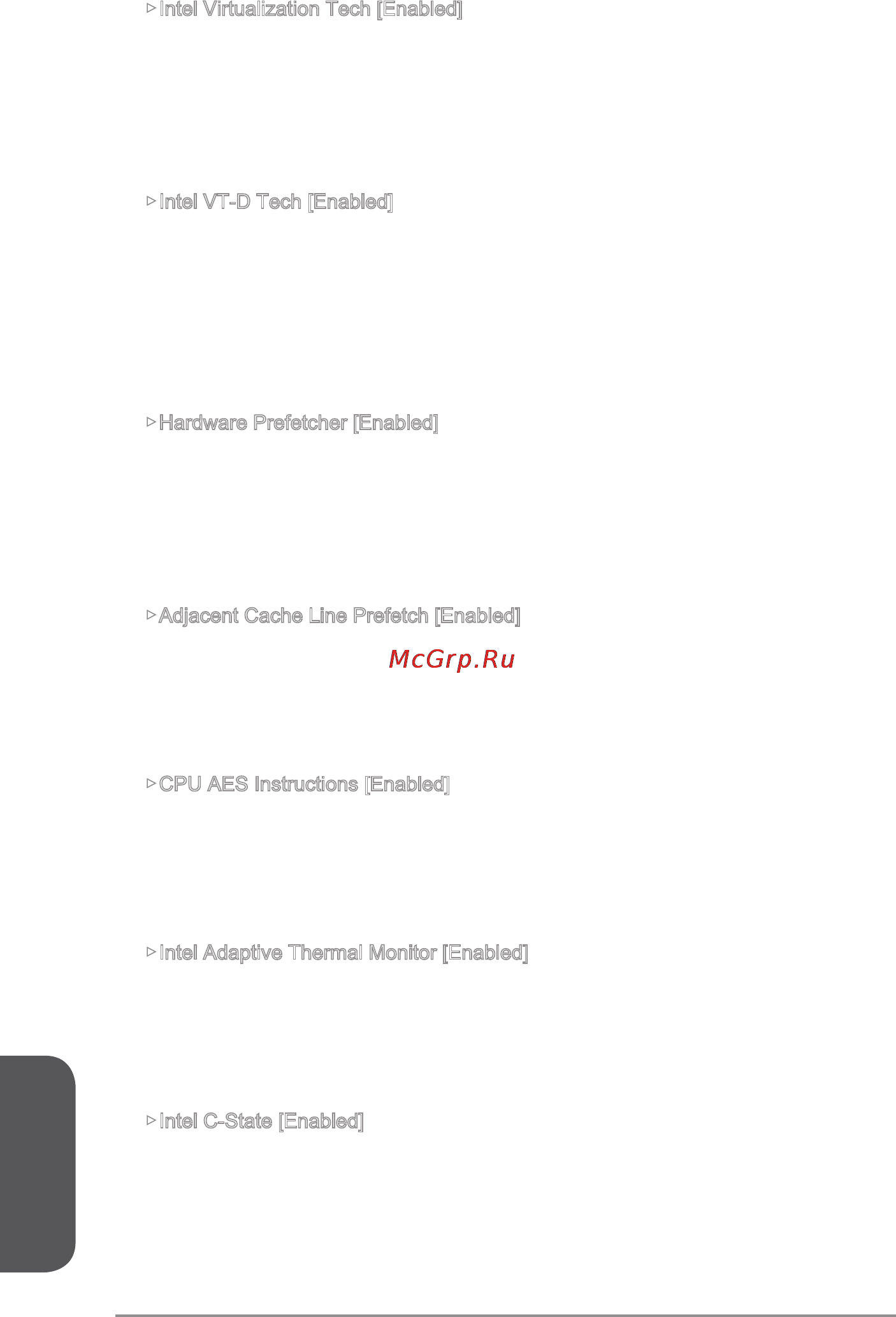

![MSI x99a gaming 9 ack [228/244] Русский](/views2/1174530/page228/bge4.png)
Русский
Ru-52
▶Intel Virtualization Tech [Enabled]
Включение или выключение технологии Intel Virtualization.
[Enabled] Включает технологию Intel Virtualization и позволяет платформе
запускать несколько операционных систем в независимых
разделах. Система может функционировать виртуально сразу с
несколькими операционными системами.
[Disabled] Выключение этой функции.
▶Intel VT-D Tech [Enabled]
Включение или выключение технологии Intel VT-D (Intel Virtualization for
Direct I/O).
[Enabled] Включает технологию Intel VT-D и позволяет платформе
запускать несколько операционных систем в независимых
разделах. Система может функционировать виртуально сразу с
несколькими операционными системами.
[Disabled] Выключение этой функции.
▶Hardware Prefetcher [Enabled]
Включение или выключение аппаратной предвыборки (MLC Streamer
prefetcher).
[Enabled] Позволяет автоматически реализовывать предвыборку
данных и инструкций из памяти в кэш L2 для настройки
производительности процессора.
[Disabled] Выключение аппаратной предвыборки.
▶Adjacent Cache Line Prefetch [Enabled]
Включение или выключение предвыборки процессора (MLC Spatial prefetcher).
[Enabled] Включение соседней предвыборки линии кэша для сокращения
времени задержки кэша и настройки производительности для
конкретного использования.
[Disabled] Выключает запрашиваемую линию кэша.
▶CPU AES Instructions [Enabled]
Включение или выключение поддержки CPU AES (Advanced Encryption
Standard-New Instructions). Этот пункт появляется, когда процессор
поддерживает эту функцию.
[Enabled] Включение поддержки Intel AES.
[Disabled] Выключение поддержки Intel AES.
▶Intel Adaptive Thermal Monitor [Enabled]
Включение или выключение этой функции для защиты процессора от
перегрева.
[Enabled] Уменьшает частоту ядра процессра, когда процессор
превышает адаптивную температуру.
[Disabled] Выключение функции.
▶Intel C-State [Enabled]
C-state - это технология управления питанием процессора, определяется
ACPI.
[Auto] Параметр будет настроен автоматически с помощью BIOS.
[Enabled] Определяет состояние простоя системы и значительно
сокращает энергопотребление процессором.
[Disabled] Выключение функции.
