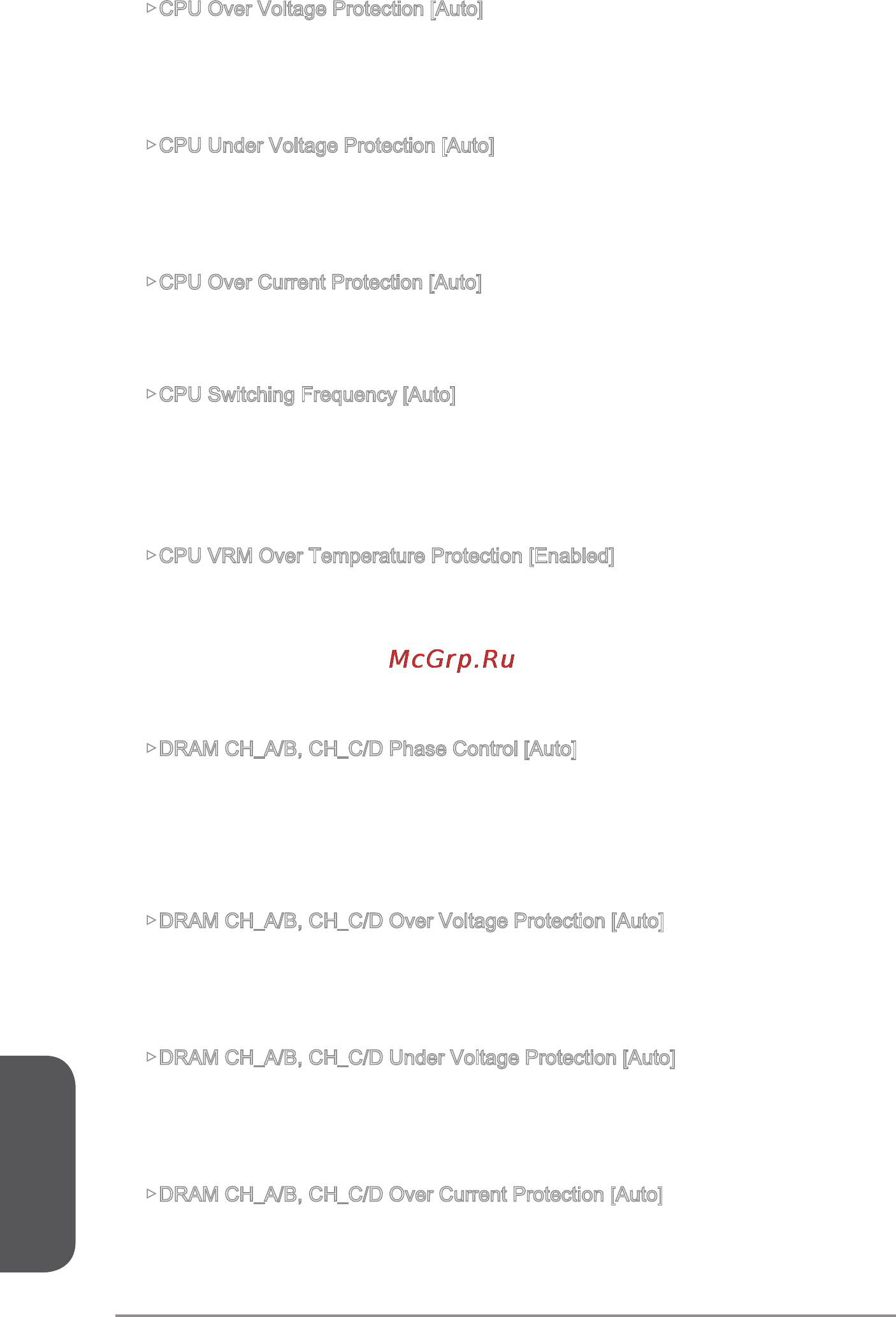

![MSI x99a gaming 9 ack [224/244] Русский](/views2/1174530/page224/bge0.png)
Русский
Ru-48
▶CPU Over Voltage Protection [Auto]
Устанавливает верхнюю границу максимального напряжения для защиты
процессора от слишком высокого напряжения. Если установлено "Auto",
BIOS автоматически настроит этот параметр. Чем выше значение тем ниже
степень защиты и выше вероятность выхода системы из строя.
▶CPU Under Voltage Protection [Auto]
Устанавливает нижнюю границу напряжения для защиты процессора от
слишком низкого напряжения. Если установлено “Auto”, BIOS автоматически
настроит этот параметр. Чем выше значение тем ниже степень защиты и
выше вероятность выхода системы из строя.
▶CPU Over Current Protection [Auto]
Устанавливает ограничение по максимальному току для защиты процессора.
При устанвке в “Auto”, BIOS автоматически настроит этот параметр. Слишком
высокое значение может привести к повреждению системы.
▶CPU Switching Frequency [Auto]
Устанавливает скорость работы PWM для стабилизации напряжения ядра
процессора и минимизации диапазона пульсаций. Увеличение рабочей
скорости PWM приводит к сильному нагреву MOSFET. Перед тем как
увеличить значение убедитесь, что охлаждение для MOSFET установлено.
При установке в “Auto”, BIOS автоматически настроит этот параметр.
▶CPU VRM Over Temperature Protection [Enabled]
Включает или выключает CPU VRM для защиты от перегрева.
[Enabled] Устанавливает верхнее значение температуры на CPU
VRM для защиты от перегрева. Частота процессора может
быть регулируются, когда VRM процессора над заданной
температуры.
[Disabled] Функция выключена.
▶DRAM CH_A/B, CH_C/D Phase Control [Auto]
Управление фазами PWM в зависимости от нагрузки процессора. При
установке в “Auto”, BIOS автоматически оптимизирует работу фаз CPU PWM.
[Auto] Этот параметр будет настроен автоматически с помощью BIOS.
[Optimized] Устанавливает оптимальный профиль фазы питания.
[Disabled] Выключает функцию переключения фаз питания PWM.
▶DRAM CH_A/B, CH_C/D Over Voltage Protection [Auto]
Устанавливает верхнюю границу максимального напряжения для защиты
DRAM от слишком высокого напряжения. Если установлено “Auto”, BIOS
автоматически настроит этот параметр. Чем выше значение тем ниже
степень защиты и выше вероятность выхода системы из строя.
▶DRAM CH_A/B, CH_C/D Under Voltage Protection [Auto]
Устанавливает нижнюю границу напряжения для защиты DRAM от слишком
низкого напряжения. Если установлено “Auto”, BIOS автоматически настроит
этот параметр. Чем выше значение тем ниже степень защиты и выше
вероятность выхода системы из строя.
▶DRAM CH_A/B, CH_C/D Over Current Protection [Auto]
Устанавливает ограничение по максимальному току для защиты DRAM.
[Auto] Этот параметр будет настроен автоматически с помощью BIOS.
[Enhanced] Расширяет ограничение тока для защиты памяти.
