Deutsch
De-27

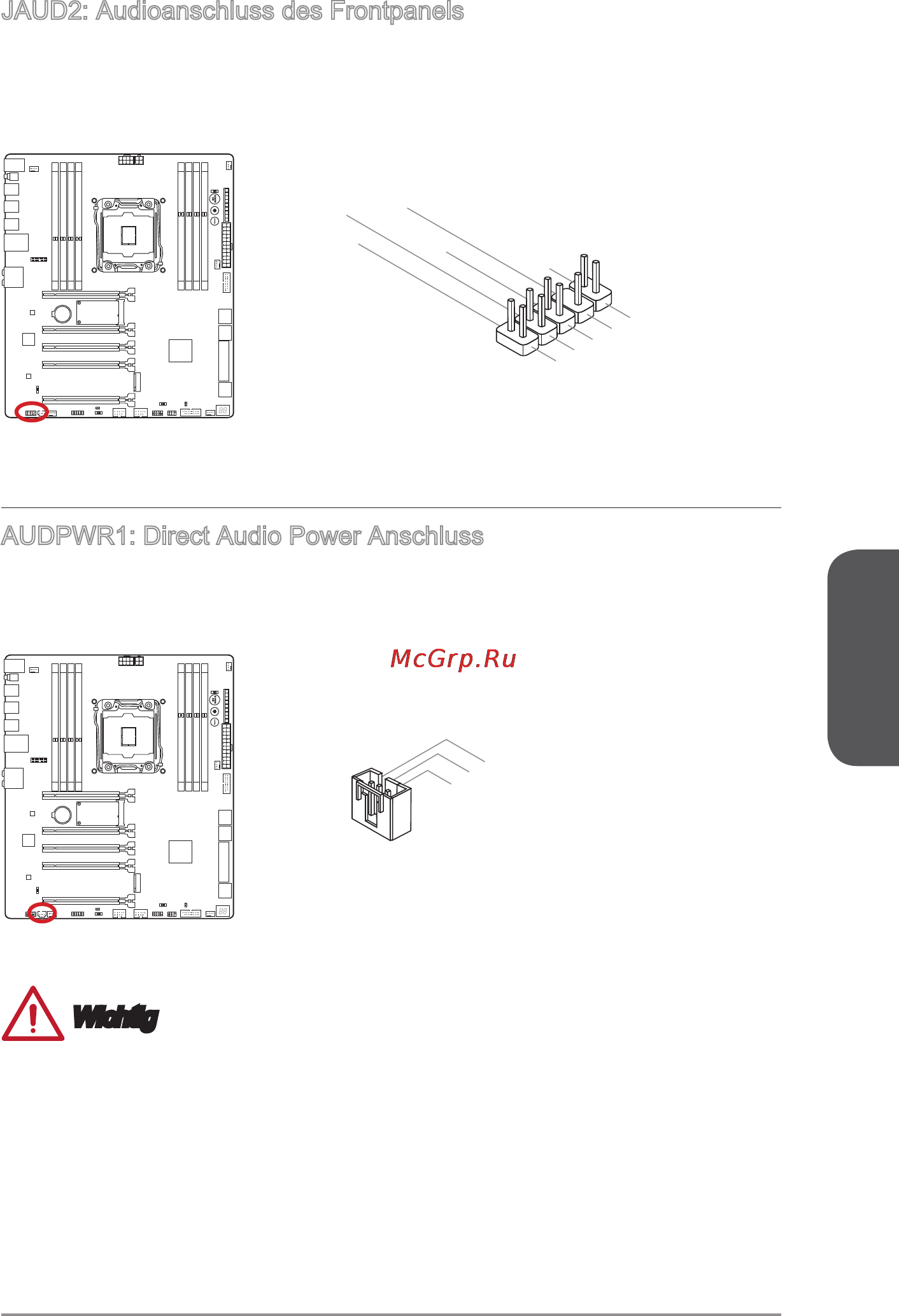

JAUD2: Audioanschluss des Frontpanels
Dieser Anschluss ermöglicht den Anschluss von Audio Ein- und Ausgängen eines
Frontpanels. Der Anschluss entspricht den Richtlinien des “ Intel
®
Front Panel I/O
Connectivity Design Guide”.
1.MIC L
3.MIC R
10.Head
Phone Detection
5.Head Phone
R
7.SENSE_SEN
D
9.Head Phone
L
8.No Pin
6.MIC Detection
4.NC
2
.Ground
AUDPWR1: Direct Audio Power Anschluss
Dieser Anschluss wird für die direkte Stromversorgung der rückseitigen Audio-
Anschlüsse verwendet. Direct Audio Power sorgt für eine bessere Audio-Qualität. Bitte
verbinden Sie diesen Anschluss mit dem Netzteil mit Hilfe des Audio Power Adapters.
1.Ground
2.+12V_AUD
3.Ground
Wichtig
Nachdem Sie am Anschluss die direkte Stromversorgung angeschlossen haben,
beachten Sie bitte, dass Sie “Direct Audio Power” durch das Verstellen des Audio
Power Schalters aktivieren müssen (AUD_SW1).
