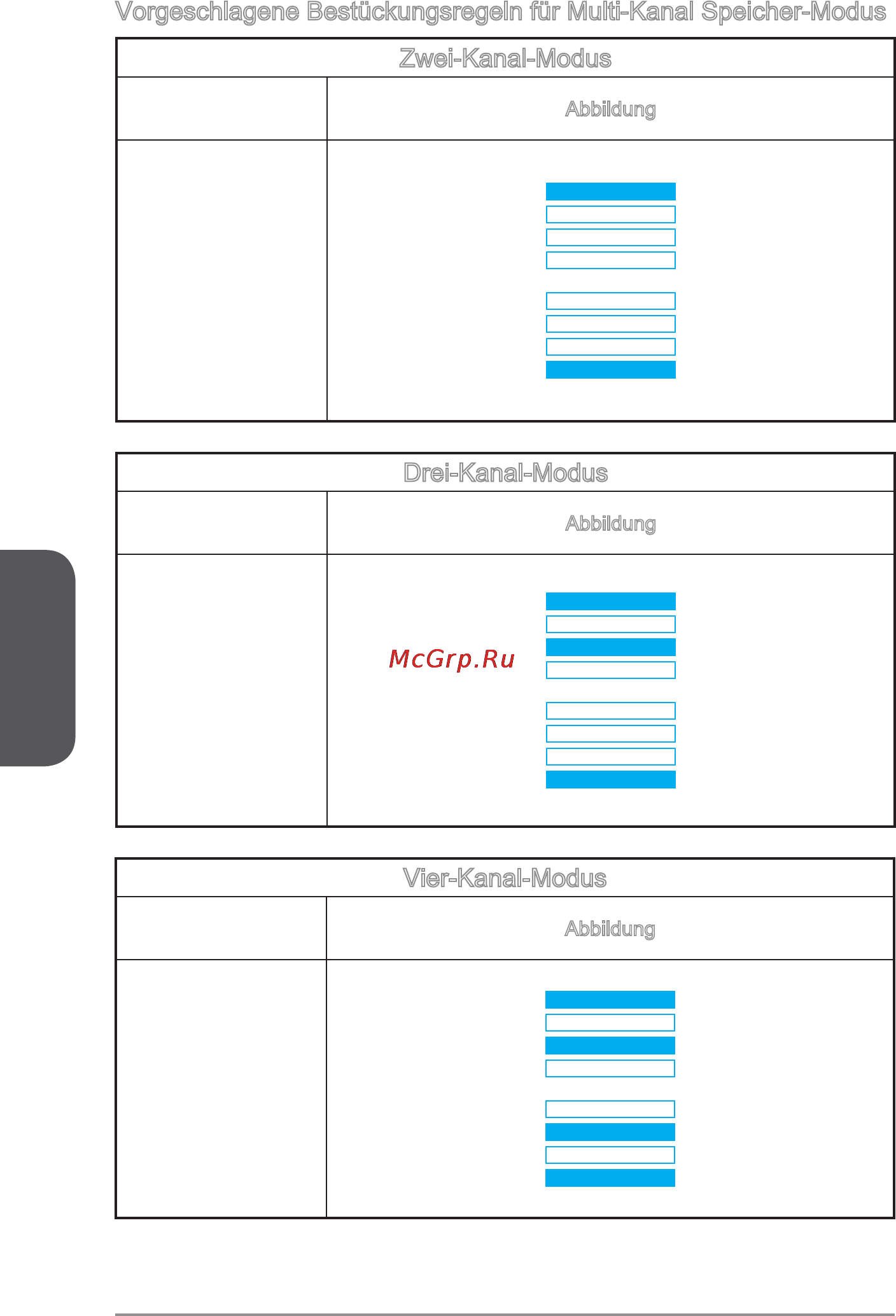

Vorgeschlagene Bestückungsregeln für Multi-Kanal Speicher-Modus
Zwei-Kanal-Modus
Installed DIMMs
(2 memory modules)
Abbildung
DIMM1, DIMM5
DIMM1
DIMM2
DIMM3
DIMM4
DIMM8
DIMM7
DIMM6
DIMM5
Drei-Kanal-Modus
Installierte DIMMs
(3 Speichermodule)
Abbildung
DIMM1, DIMM3, DIMM5
DIMM1
DIMM2
DIMM3
DIMM4
DIMM8
DIMM7
DIMM6
DIMM5
Vier-Kanal-Modus
Installierte DIMMs
(4 Speichermodule)
Abbildung
DIMM1, DIMM3,
DIMM5, DIMM7
DIMM1
DIMM2
DIMM3
DIMM4
DIMM8
DIMM7
DIMM6
DIMM5
