Deutsch
De-10

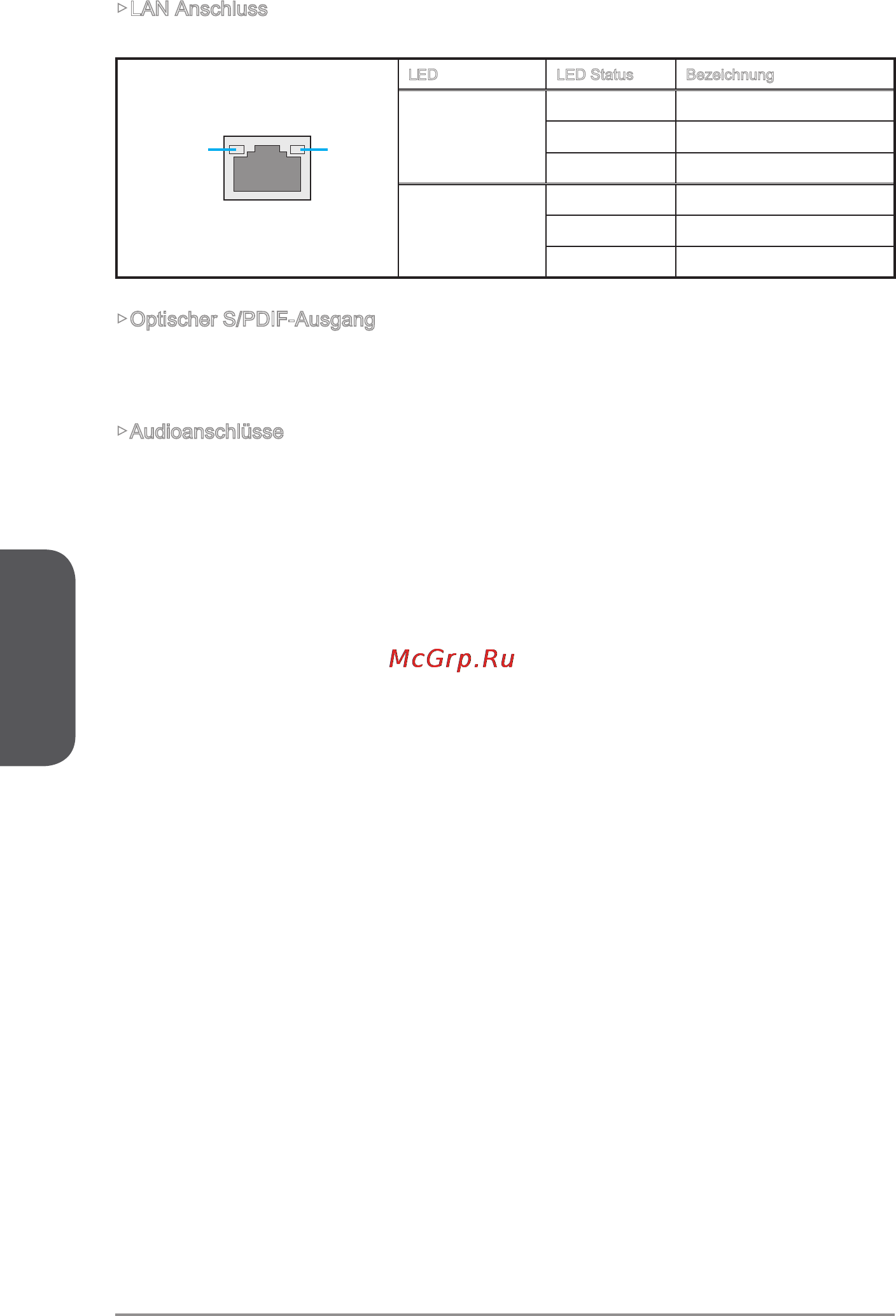

▶LAN Anschluss
Die Standard RJ-45 Buchse dient zur Verbindung in einem lokalen Netzwerk (LAN).
LINK/ACT
LED
SPEED
LED
LED LED Status Bezeichnung
Link/ Activity LED
(Verbindung/
Aktivität LED)
Aus Keine Verbindung
Gelb Verbindung
Blinkt Datenaktivität
Speed LED
(Geschwindigkeit
LED)
Aus 10 Mbps-Verbindung
Grün 100 Mbps-Verbindung
Orange 1 Gbps-Verbindung
▶Optischer S/PDIF-Ausgang
Dieser S/PDIF-Ausgang (Sony & Philips Digital Interconnect Format) dient als digitale
Schnittstelle zur Audioausgabe zur den externen Lautsprechern durch ein optisches
Faserkabel.
▶Audioanschlüsse
Diese Audioanschlüsse dienen zur Verbindung mit Audiogeräten.
■ Line-In/ SS-Out: Line-In kann externe Audioausgabegeräte aufnehmen.
SS-Out nimmt die seitlichen Surround-Lautsprecher im 7,1-Kanalmodus auf.
■ Line-Out: An den Anschluss “Line Out” können Sie Lautsprecher oder Kopfhörer
anschließen.
■ Mic: Der Anschluss “Mic” nimmt ein Mikrofon auf.
■ RS-Out: Dieser Anschluss nimmt die hinteren Surround-Lautsprecher im 4/ 5,1/
7,1-Kanalmodus auf.
■ CS-Out: Dieser Anschluss nimmt die mittleren oder Subwoofer-Lautsprecher
im 5,1/ 7,1-Kanalmodus auf.
