Deutsch
De-39

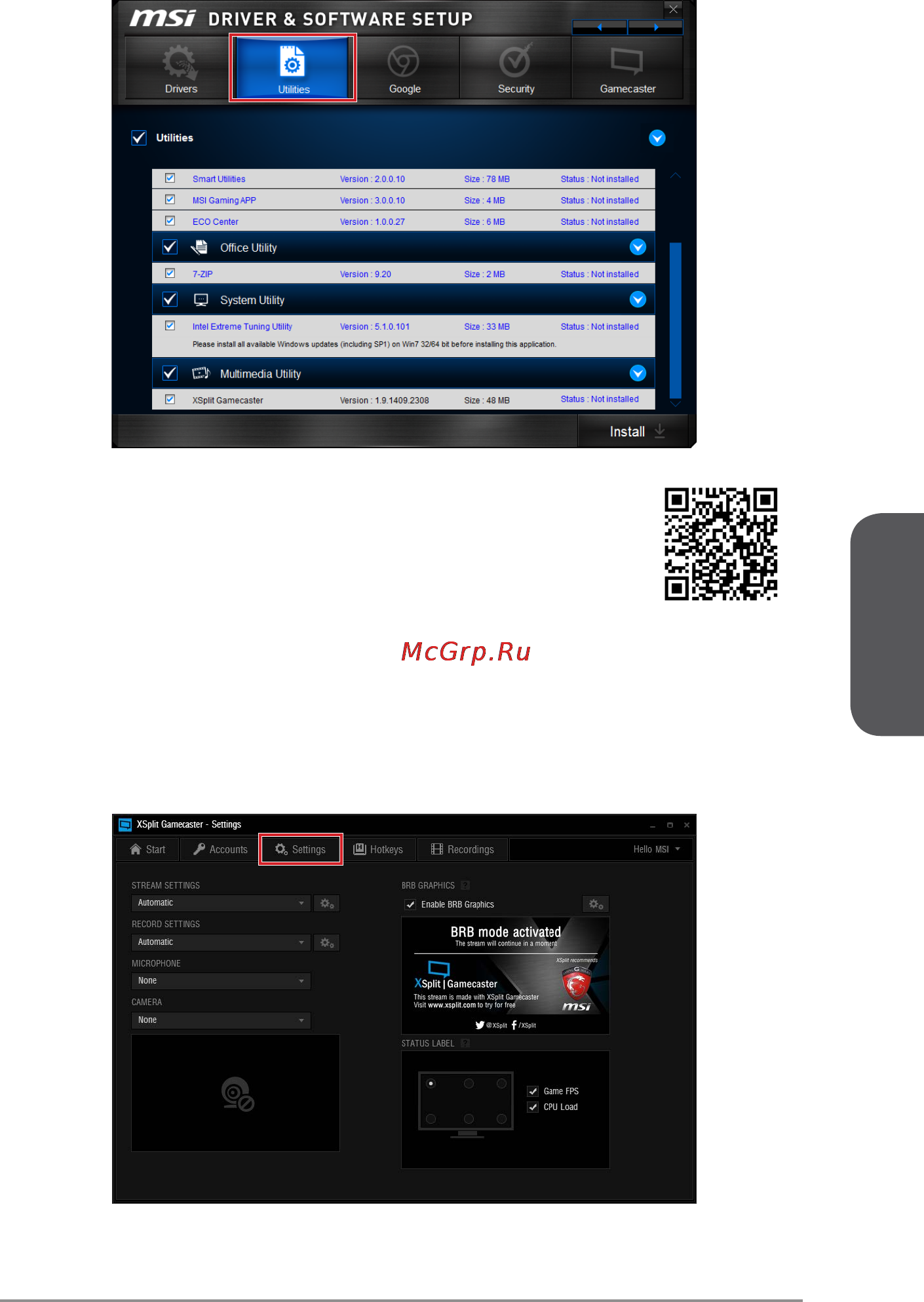

Sie können auch die gleiche Methode verwenden, um die gewünschten
Dienstprogramme zu installieren.
Um XSplit Gamecaster zu starten, müssen Sie zuerst die MSI
Premium-Lizenz aktivieren. Weitere Informationen nden Sie unter
http://event.msi.com/mb/2014/xsplit_activition/
Nach der Aktivierung von XSplit Gamecaster beachten Sie bitte, dass “AverMedia
H.264 Encoder” für eine optimale Systemperformance aktiviert werden muss.
Befolgen Sie bitte diese Schritte, um “AverMedia H.264 Encoder” zu aktivieren.
1. Klicken Sie das Icon "XSplit Gamecaster" auf Ihrem Desktop an.
2. Klicken Sie auf die Registerkarte "Einstellungen" (Settings).
