Deutsch
De-40

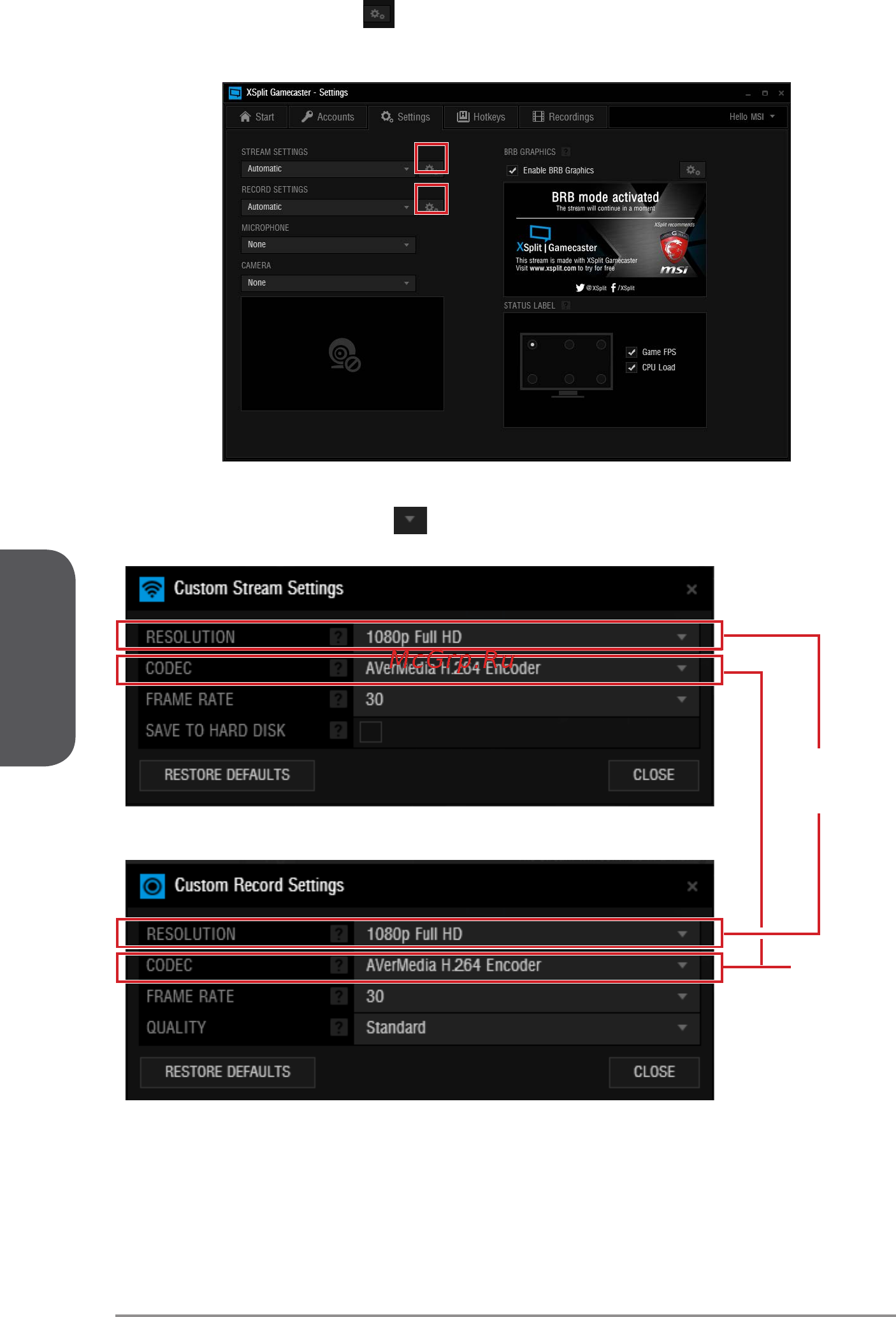

3. Klicken Sie den Button
. Bitte beachten Sie, dass Sie "AverMedia H.264
Encoder" für die Stream-Einstellungen und Aufnahmeeinstellungen aktivieren
müssen.
4. Wählen Sie die die gewünschte Auösung sowie "AverMedia H.264 Encoder"
durch Klicken des Buttons
aus.
5. Danach klicken Sie auf "CLOSE (Schließen)" zum Beenden.
Auösung-
Auswahl
Codec-
Auswahl
