Русский
Ru-39

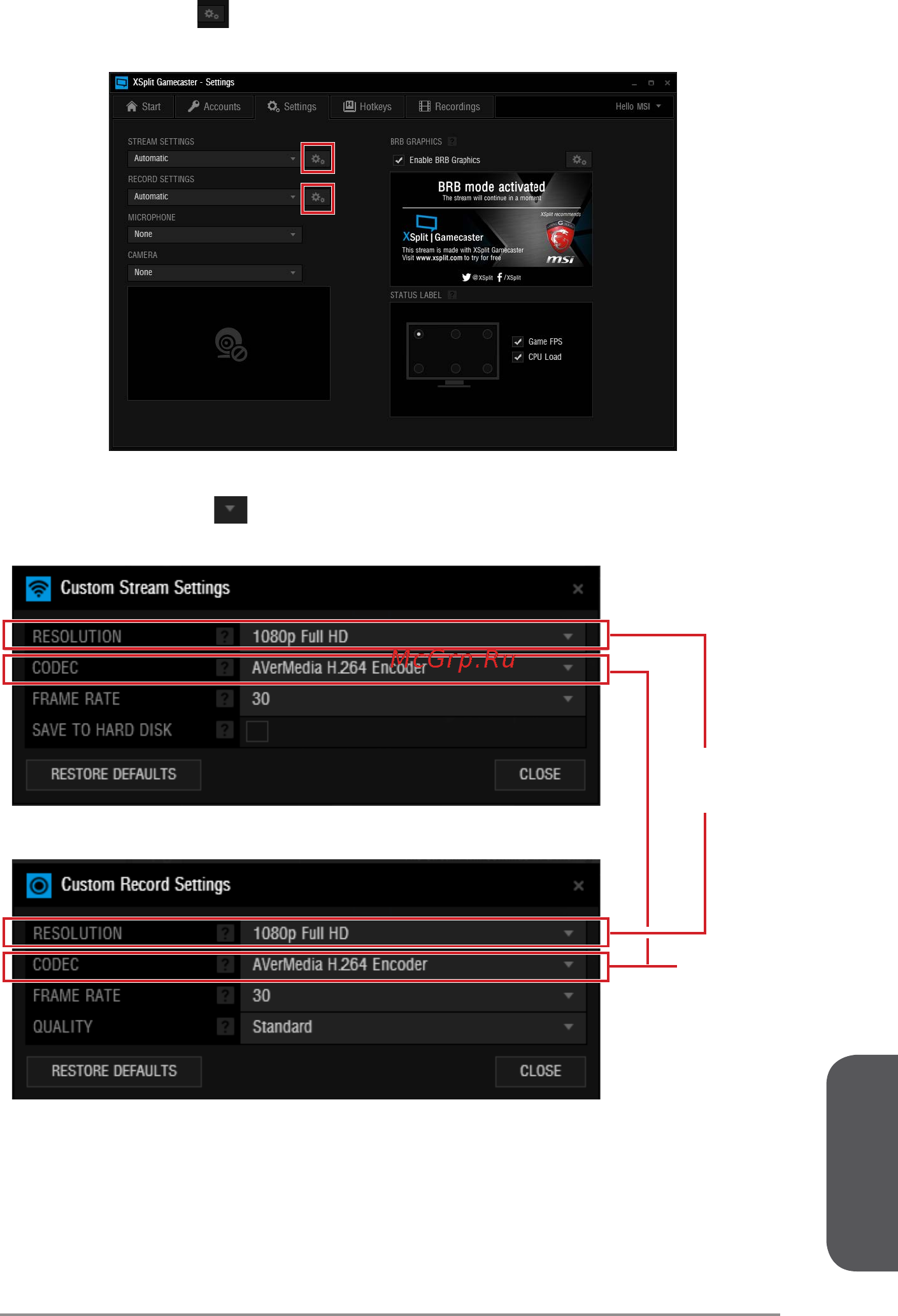

3. Нажмите кнопку
. Обратите внимание на то, что необходимо включить
“AverMedia H.264 Encoder” для установки параметров стриминга и записи.
4. Выберите нужное разрешение, затем выберите "AverMedia H.264 Encoder",
кликнув по кнопке
.
5. В конце, нажмите кнопку "CLOSE" для завершения.
Выбор
разрешения
Выбор
кодека
