Deutsch
De-20

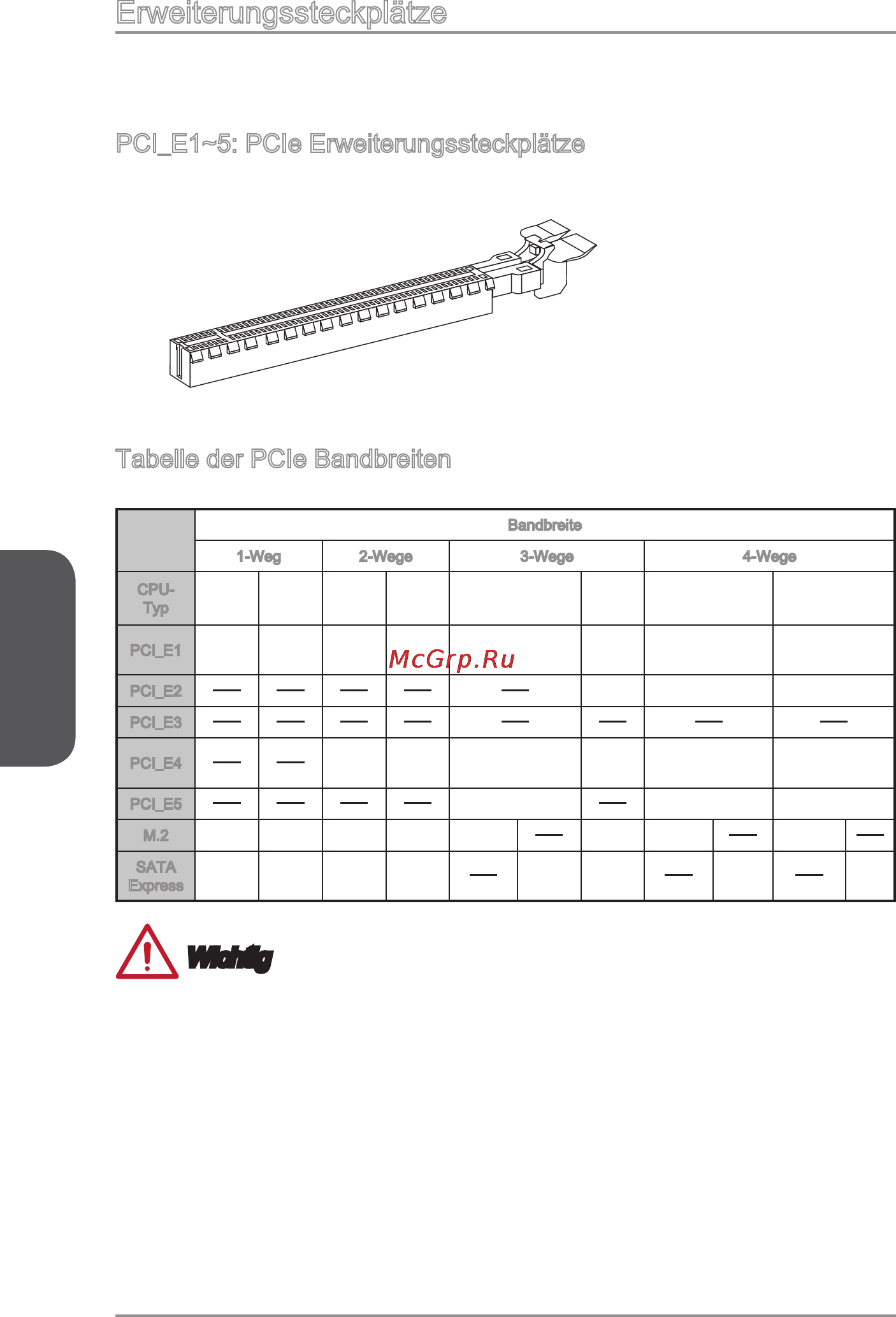

Erweiterungssteckplätze
Dieses Motherboard enthält zahlreiche Schnittstellen für Erweiterungskarten, wie
diskrete Grak-oder Soundkarten.
PCI_E1~5: PCIe Erweiterungssteckplätze
Der PCIe Steckplatz unterstützt PCIe-Erweiterungskarten.
PCIe 3.0 x16-Steckplatz
Tabelle der PCIe Bandbreiten
■ 3.0 = PCIe Gen 3.0 Lanes , 2.0 = PCIe Gen 2.0 Lanes
Bandbreite
1-Weg 2-Wege 3-Wege 4-Wege
CPU-
Typ
40
Lanes
28
Lanes
40
Lanes
28
Lanes
40
Lanes
28
Lanes
40
Lanes
28
Lanes
PCI_E1
3.0
x16
3.0
x16
3.0
x16
3.0
x16
3.0 x16 3.0 x8 3.0 x8 3.0 x8
PCI_E2
3.0 x8 3.0 x8 3.0 x8
PCI_E3
PCI_E4
3.0
x16
3.0 x8 3.0 x16 3.0 x8 3.0 x16 3.0 x8
PCI_E5
3.0 x8 3.0 x8 3.0 x4
M.2
3.0 x4 3.0 x4 3.0 x4 3.0 x4 2.0 x2
3.0 x4 2.0 x2 2.0 x2
SATA
Express
2.0 x2 2.0 x2 2.0 x2 2.0 x2
2.0 x2 2.0 x2
2.0
x2
2.0
x2
Wichtig
•
28 Lanes CPU unterstützt die 4-Wege NVIDIA
®
SLI
™
Technologie nicht.
•
Für die Installation einer einzelnen PCIe x16 Erweiterungskarte mit optimaler
Leistung empfehlen wir PCI_E1.
•
Achten Sie darauf, dass
Sie den Strom abschalten und
das Netzkabel aus der
Steckdose herausziehen, bevor Sie eine Erweiterungskarte installieren oder
entfernen.
Lesen Sie
bitte auch die Dokumentation der Erweiterungskarte, um
notwendige zusätzliche Hardware oder
Software-Änderungen zu überprüfen.
