Français
Fr-39

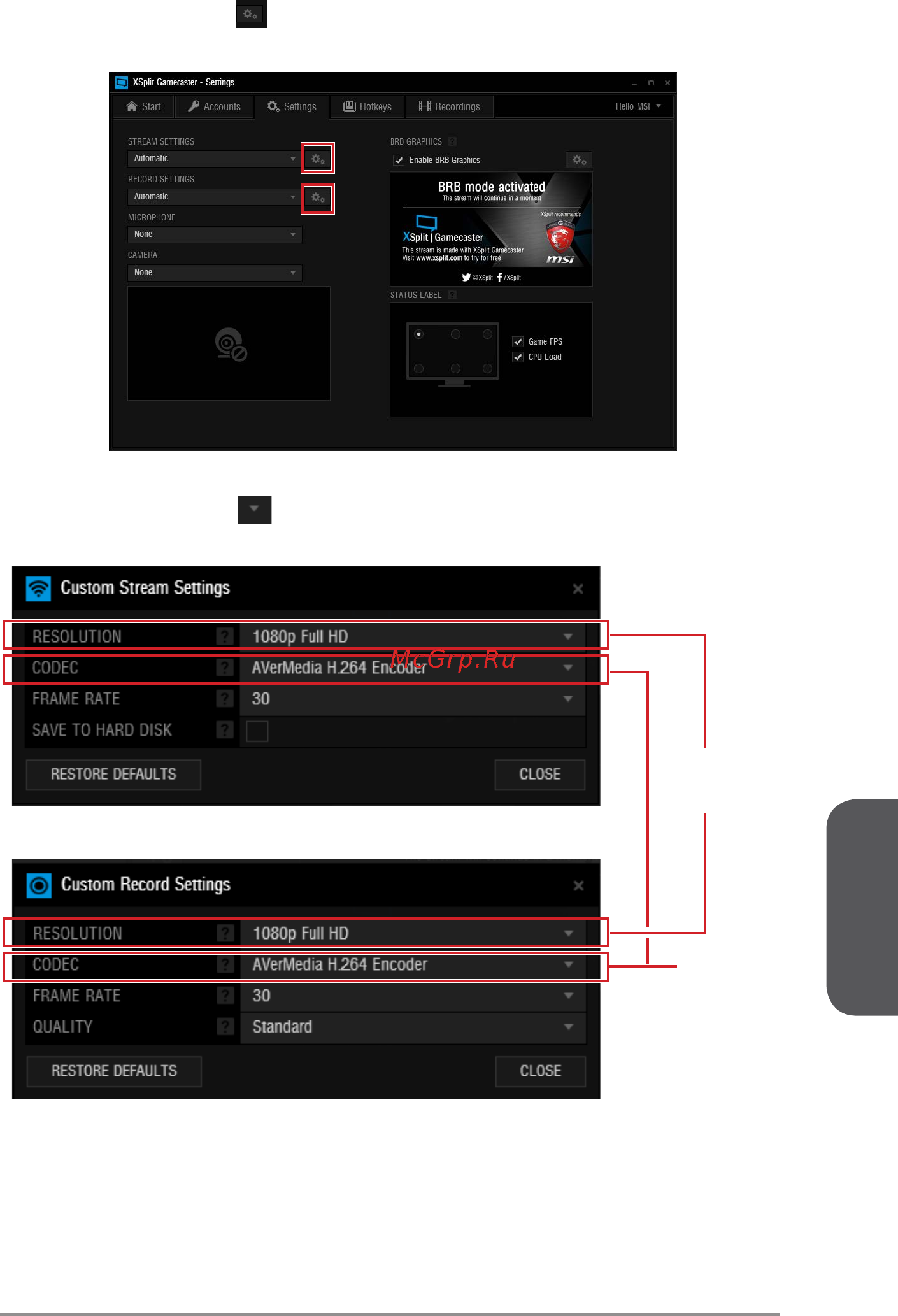

3. Cliquez sur le bouton
. Veuillez noter qu'il faut activer "AverMedia H.264
Encoder" pour les réglages de streaming et d'enregistrement.
4. Choisissez la résolution désirée et sélectionnez "AverMedia H.264 Encoder" en
cliquant sur le bouton
.
5. Finalement, cliquez sur le bouton "CLOSE" pour terminer.
Sélection
résolution
Sélection
Codec
