Français
Fr-28

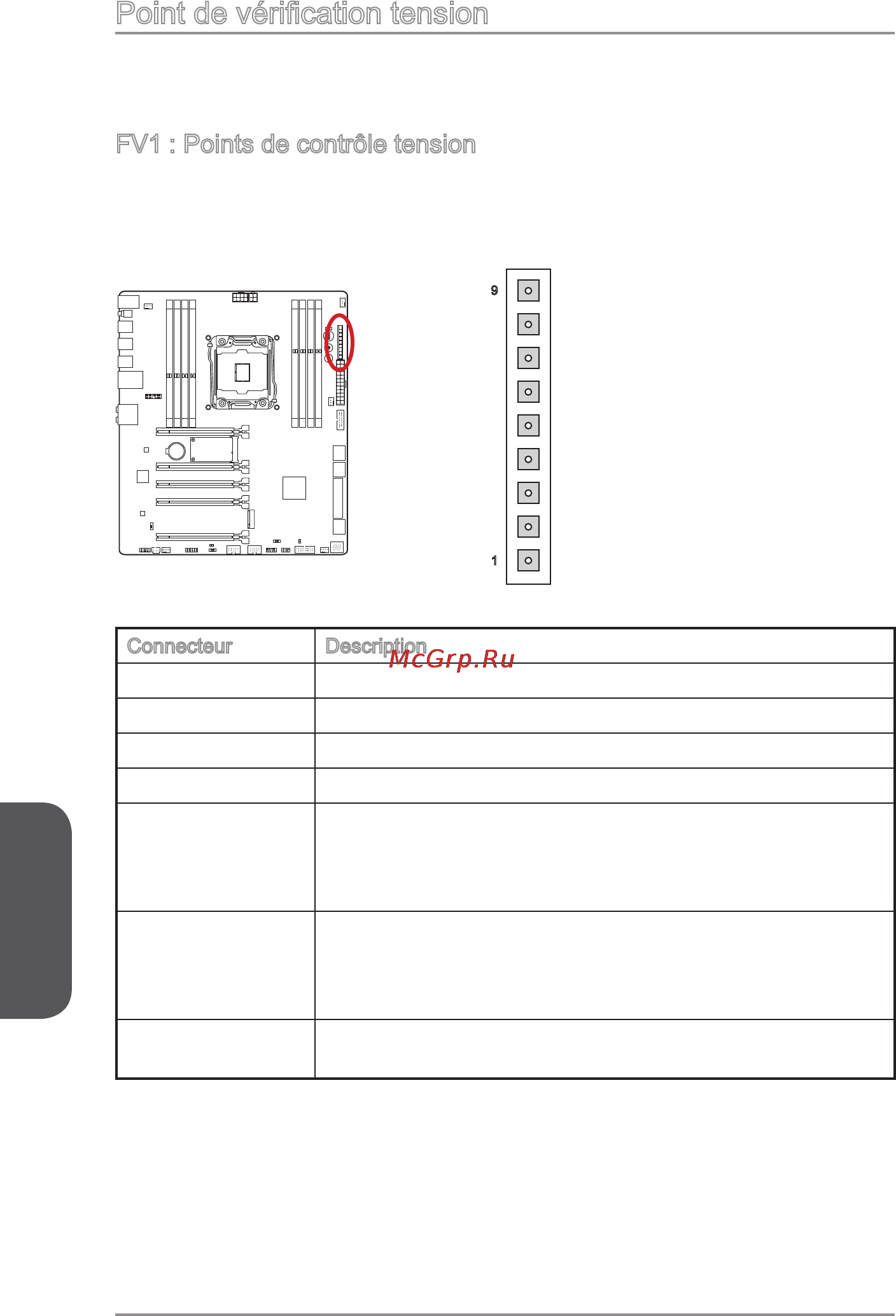

Point de vérication tension
Ces points de vérication de tension servent à mesurer les tensions actuelles du
système. Un multimètre est nécessaire (non fourni) pour vérier les tensions.
FV1 : Points de contrôle tension
Pour vérier la tension, utilisez les câbles en option de vérication tension compris
dans l'emballage de la carte mère. Il faut attacher le l positif du multimètre à ces
points et attacher le l négatif sur le point de masse.
VPP01
GND
1
9
VPP23
DDR23
DDR01
VCCIN
CORE
GND
GND
Connecteur Description
GND (pin 7~9) Masse
CORE (pin 6) Alimentation du cœur CPU.
VPP23 (pin 5) Alimente VPP VR pour la mémoire de canal C/ D DDR.
VPP01 (pin 4) Alimente VPP VR pour la mémoire de canal A/ B DDR.
DDR23 (pin 3) Tension de mémoire pour canal C/ D. La tension de mémoire
DDR est fournie aux modules de mémoire DDR sur la carte
mère. Le timing de mémoire plus bas exige une tension plus
élevée pour maintenir la stabilité du système.
DDR01 (pin 2) La tension de mémoire pour canal A/ B. La tension de
mémoire DDR est fournie aux modules de mémoire DDR
sur la carte mère. Le timing de mémoire plus bas exige un
tension plus élevée pour maintenir la stabilité du système.
VCCIN (pin1) La tension CPU VCCIN est la source d'alimentation du CPU,
partagée avec les composants du CPU.
