English
En-53

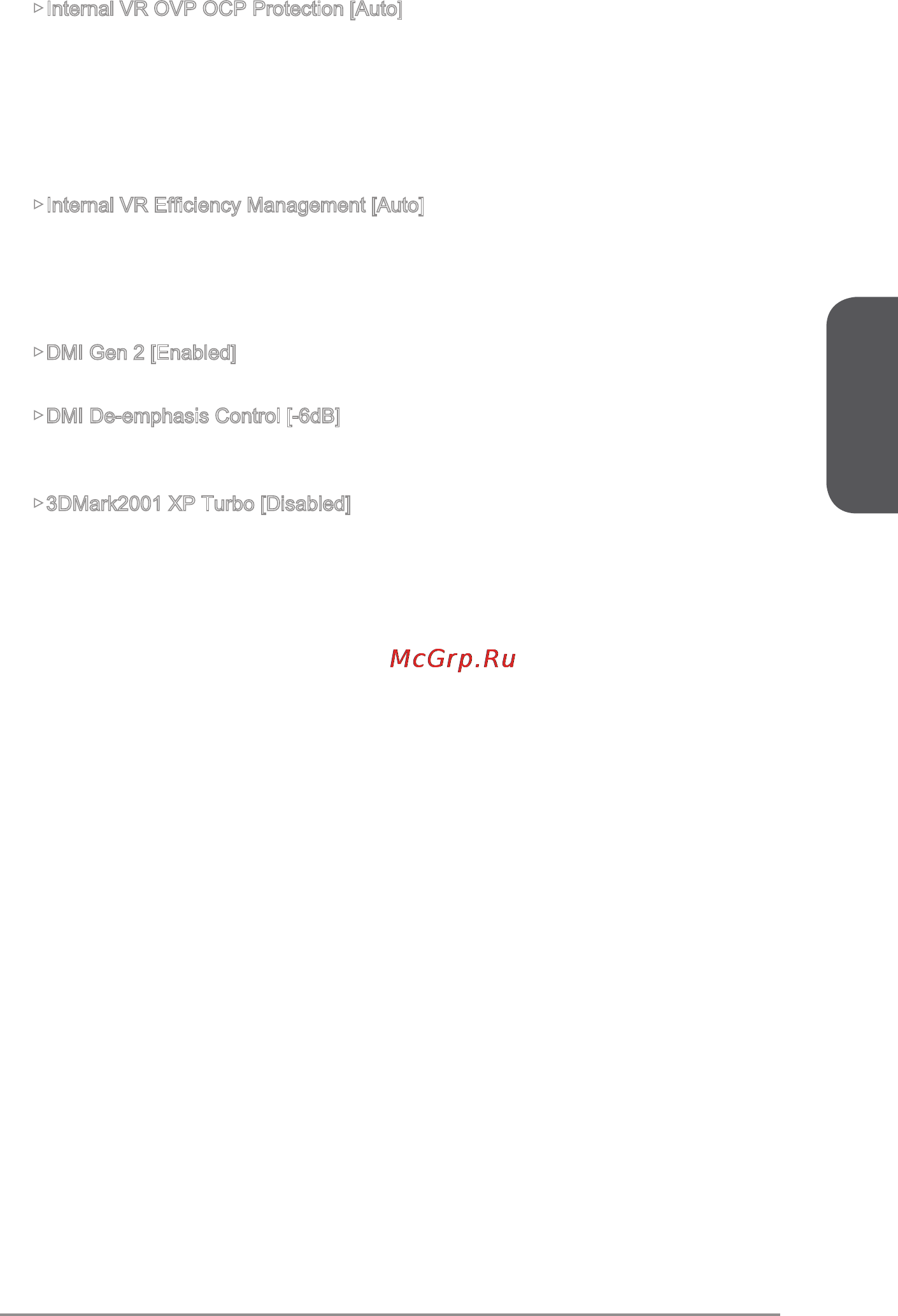

▶Internal VR OVP OCP Protection [Auto]
Enables or disables the over-voltage protection and over-current protection for
CPU internal VR (Voltage Regulator).
[Auto] This setting will be congured automatically by BIOS.
[Enabled] Enables the limitation of internal VR for over-voltage protection and
over-current protection.
[Disabled] Disables this function for overclocking.
▶Internal VR Efficiency Management [Auto]
Enables or disables the CPU internal VR eciency management.
[Auto] This setting will be congured automatically by BIOS.
[Enabled] Enables the VR eciency management for power-saving control.
[Disabled] Disables this function.
▶DMI Gen 2 [Enabled]
Enables or disables DMI (Direct Media Interface) generation 2.
▶DMI De-emphasis Control [-6dB]
Sets the de-emphasis value to improve DMI margins. However, the default usually
works best.
▶3DMark2001 XP Turbo [Disabled]
Enables or disables 3DMark2001. Enabling it could improve performance for
3DMark2001 in XP.
