Français
Fr-26

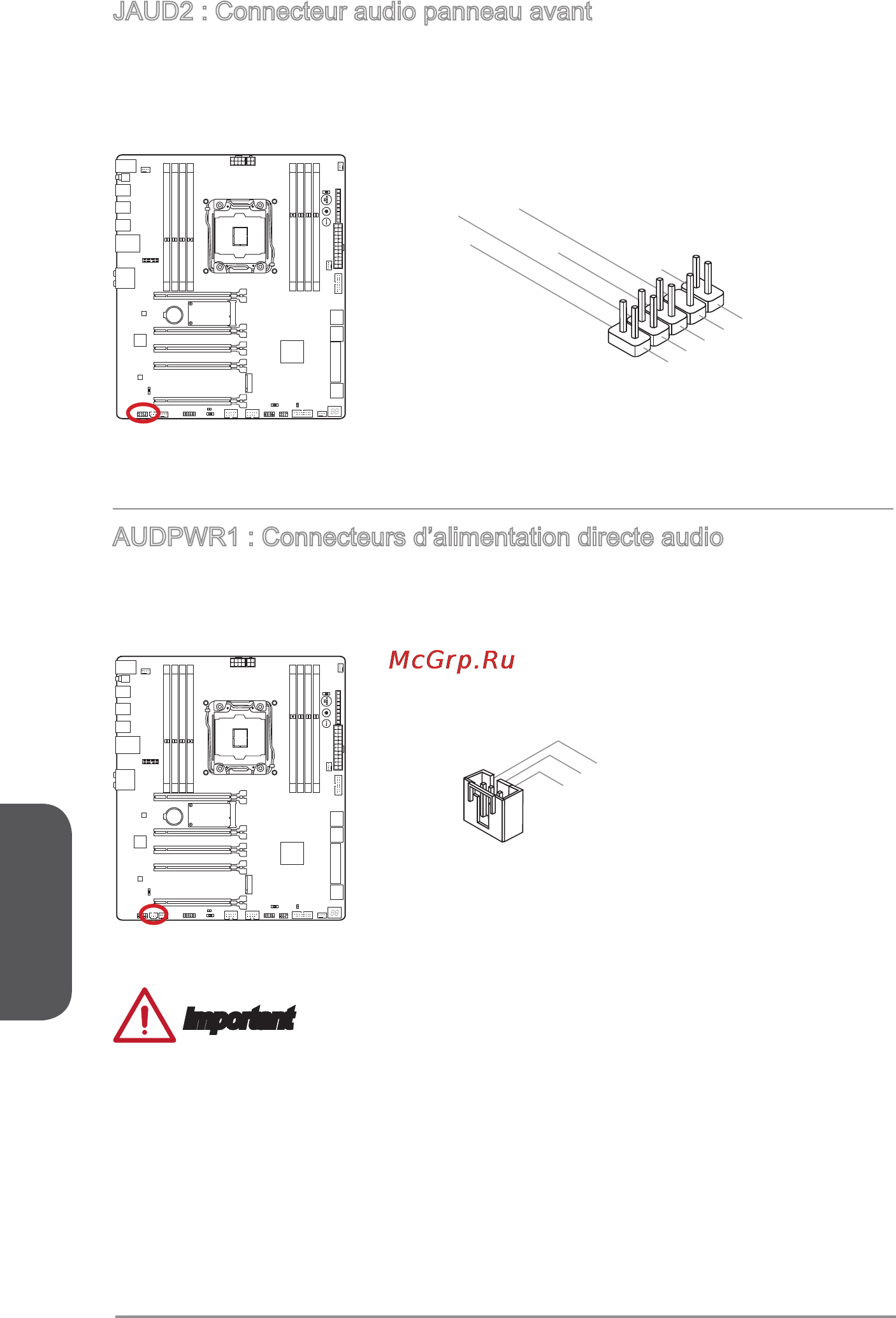

JAUD2 : Connecteur audio panneau avant
Ce connecteur vous permet de connecter un audio sur le panneau avant.Il est
conforme au guide de conception de la connectivité Entrée/sortie du panneau avant
Intel
®
.
1.MIC L
3.MIC R
10.Head
Phone Detection
5.Head Phone
R
7.SENSE_SEN
D
9.Head Phone
L
8.No Pin
6.MIC Detection
4.NC
2
.Ground
AUDPWR1 : Connecteurs d’alimentation directe audio
Ce connecteur sert à alimenter directement les ports audio sur le panneau arrière.
L’alimentation directe audio fournit un eet audio de meilleure qualité. Veuillez relier
ce connecteur avec une prise par l’adaptateur d’alimentation audio.
1.Ground
2.+12V_AUD
3.Ground
Important
Après la connexion d'alimentation directe à ce connecteur, il faut activer “Direct Audio
Power” par l'ajustement de l'interrupteur d'alimentation audio (AUD_SW1).
