Français
Fr-33

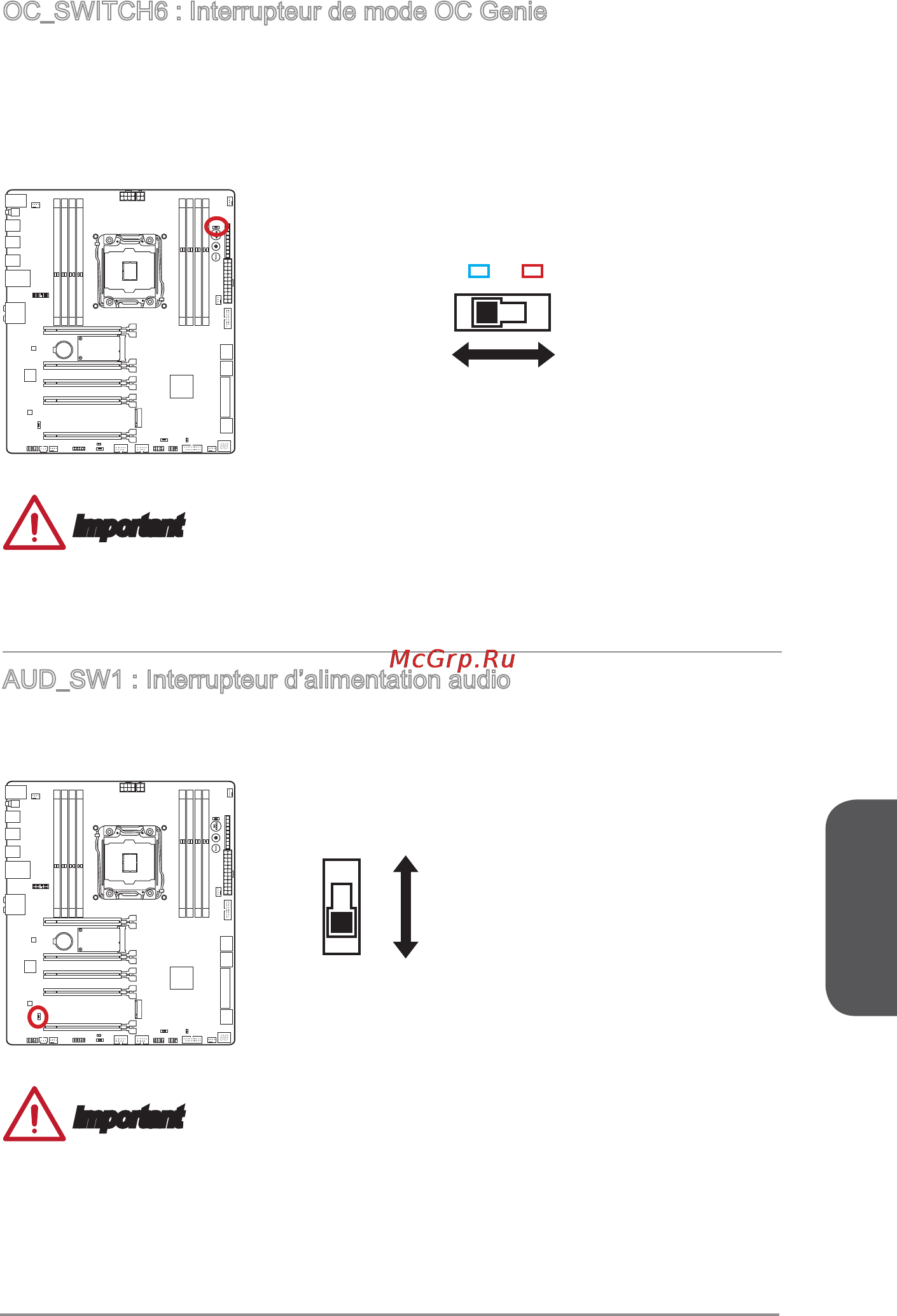

OC_SWITCH6 : Interrupteur de mode OC Genie
Cet interrupteur fournit deux modes d'overclocking (Gear 1 et Gear 2) pour le
fonctionnement d'OC Genie. Lorsque vous appuyez sur le bouton OC Genie, la
procédure d'overclocking s'engage selon le paramétrage de cet interrupteur. Le
mode Gear 1 est le mode par défaut. Le mode Gear 2 permet à la fonction OC Genie
d'overclocker la fréquence du CPU/ fréquence du système plus élevée que Gear 1.
LED rouge
Gear 1
(Défaut)
Gear 2
LED bleu
Important
•
Mode Gear 1 : ventilateur original pour l'utilisation normale.
•
Mode Gear 2 : ventilateur pour l'utilisation OC avec une meilleure dissipation de
chaleur en refroidissement liquid ou personnalisé.
AUD_SW1 : Interrupteur d’alimentation audio
Cet interrupteur spécie le mode d’alimentation pour les ports audio sur le panneau
arrière.
Mode alimentation directe
Mode alimentation
intégré (Défaut)
Important
•
Avant de commuter le "Mode alimentation directe", veuillez vous assurer que
le “Connecteur d’alimentation audio directe” (AUDPWR1) est bien connecté à
l’alimentation.
•
Ne pas utiliser l'interrupteur d'alimentation audio lorsque le système est activé parce
qu'il risque d'endommager la carte mère.
